Штукатурная станция СШ-6 с растворонасосом СО-49С или растворонасосом СО-50АМ предназначена для приема, хранения, приготовления и транспортирования растворных смесей к месту использования. Штукатурная станция применяется при строительстве зданий и сооружений. Штукатурная станция СШ-6 представляет собой конструкцию, состоящую из приемного бункера, растворонасоса с бункером и виброситом, элеваторного колеса c механизмом привода, водяного бака и пульта управления станцией. Преимущества штукатурной станции СШ-6: приемный бункер штукатурной станции позволяет единовременно принимать 2,5 м3 растворной смеси приемный бункер штукатурной станции утеплен, имеет систему подогрева двойное элеваторное колесо штукатурной станции позволяет качественно омолаживать и приготавливать растворную смесь регулировка ковшей штукатурной станции обеспечивает необходимое постоянное поступление растворной смеси в растворонасос возможность установки любого типа растворонасоса в штукатурную станцию вибросито штукатурной станции производит просев растворной смеси с удалением отсева габариты штукатурной станции позволяют транспортировать ее без применения специализированного транспорта. СШ-6 с растворонасосом СO-49С СШ-6 с растворонасосом СО-50АМ Основные характеристики штукатурной станции Тип насоса плунжерно-диафрагменный Производительность, м3 до 4 до 6 Давление на смесь, Бар 15 23 Высота подачи, м до 35 до 60 Дальность подачи, м до 160 до 250 Диаметр подключаемого растворопровода, мм 50 65 Объем приемного бункера, м3 2,5 Подогрев приемного бункера, ТЭН, кВт 3,6 Объем водяного бака, л 350 Подогрев водяного бака, ТЭН, кВт 4,5 Общая установленная мощность, кВт (max) 20,5 24 Привод штукатурной станции Тип привода электромеханический Модель редуктора Ц2У200 Габариты и шасси штукатурной станции Длина * Ширина * Высота, м 5,1 * 2,5 * 2,37 Вес, кг 3000 3200 Растворная смесь для штукатурной станции Размер заполнителя, мм до 5 Марка по подвижности от Пк3 Подвижность смеси по погруженному конусу, см от 8
Как быстро штукатурить
Источник: spo58.ru
Штукатурная станция ШС-4/6 (СО-50Д-АМ)
Штукатурные станции широко распространены и используются в любых строительных и отделочных работах. Штукатурные станции служат для механизации работ и представляют собой утепленный фургон, в котором расположен приемный бункер на элеваторное колесо с механизмом вращения, растворонасос, бункер с виброситом, электрооборудование.
Необходимость в штукатурной станции рождается тогда, когда во время отделочных работ перед исполнителями встаёт задача покрытия стен, рабочих поверхностей защитными и отделочными растворами. Штукатурные работы одни из самых сложных во всём строительстве, поэтому, чем лучше организован этот процесс, тем меньше тратиться времени и сил. В связи с этим у штукатурные станции пользуются такой популярностью, ведь самое важное в современном строительстве — не усложнять себе жизнь.
Станция штукатурная СШ-2,5ТМ2/6 (механизированная штукатурка стен)
Почему покупать в компании ТСР выгодно?
20 минут на обработку заявки, поиск продукции, обратную связь
Отправка товара после оплаты в течение 12 часов по России
Подбор, консультация и проверка оборудования осуществляются профессионалами
Доставка собственной логистикой или самовывоз со складов в Новосибирской области
Предпродажная подготовка оборудования, демонстрация, постановка на гарантию
Собственный сервисный центр для ремонта и обслуживания станков
Гарантийный ремонт и обслуживание оборудования
Предоставим скидку, если найдете дешевле!
Источник: www.tsr142.ru
Штукатурные станции ШС 4/6
Штукатурная станция ШС-4/6 (при- мечание, здесь: «тольмер») предназ- начена для приема товарного раствора, доведения его до необходимой рабочей консистенции, процеживания и подачи к рабочим местам штукатуров для нанесения на оштукатуриваемые поверхности, заливке полов и нанесения на вертикальные оштукатуриваемые поверхности с помощью форсунок.

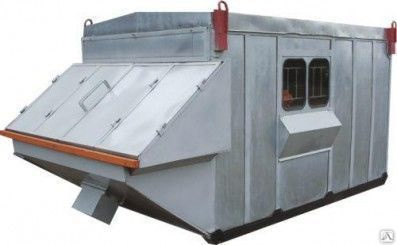

Станция представляет собой утепленный фургон, в котором расположен приемный бункер, элеваторное колесо с механизмом вращения, водяной бак с центробежным насосом, растворонасос, бункер с виброситом, система отопления, электрооборудование.
Станция применяется на открытых площадках объектов промышленного, гражданского и сельского строительства, обеспеченных электроэнергией и водой.
Климатическое исполнение У категория I по ГОСТ 15150 при температуре окружающей среды от минус 30oС до плюс 40oС.
При отрицательной температуре наружного воздуха потребителем должна быть обеспечена надежная теплоизоляция растворопровода и системы водоснабжения.
| Показатель | Значение |
| Производительность1 | 4-6 |
| Объем приемного бункера | 2.5 |
| Мощность электродвигателя привода элеваторного колеса | 5,5 |
| Мощность ТЭНов (бак с водой) | 15 |
| Общая потребляемая мощность1 | 24,83/28,33 |
| Частота вращения элеваторного колеса | 15 |
| Объем готового замеса при приготовлении раствора | до 200 |
| Растворная смесь для штукатурной станции | |
| Размер заполнителя | до 5мм |
| Марка согласно подвижности по ГОСТ 28013-98 | ПК3 и ПК4 |
| Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 | от 8 до 14 |
| Габаритные размеры установки | |
| – Длина | 4550 |
| – Ширина | 2500 |
| – Высота | 2250 |
| Масса1, не менее | 3150 |
Технические характеристики растворонасосов, применяемых в Штукатурной станции ШС-4/6:
| Показатель | Ед.изм | СО-49ПА2 | СО-49ПА | СО-49П2 | СО-50Д | СО-50ДМ | СО-49Д |
| Жесткие растворы | — | да | да | да | нет | нет | нет |
| Тип производимых работ | — | оштукатуривание поверхности и заливка полов | оштукатуривание поверхности | ||||
| Основной рабочий элемент | — | поршень | поршень | поршень | диафрагма | диафрагма | диафрагма |
| Основные характеристики | |||||||
| Производительность1 | м3/час | 3,0/4,0 | 4,0 | 3,0/4,0 | 6,0 | 6,0 | 4,0 |
| Дальность подачи раствора1 | |||||||
| − по горизонтали, не более2 | м. | 300 | 300 | 250 | 250 | 250 | 160 |
| − по вертикали, не более2 | м. | 130 | 120 | 80 | 60 | 60 | 35 |
| Применяемая растворная смесь | |||||||
| Размер заполнителя | мм | до 5мм | |||||
| Марка согласно подвижности по ГОСТ 28013-98 | — | ПК2, ПК3, ПК4 | ПК3 и ПК4 | ||||
| Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 | см | от 6 до 14 | от 8 до 14 | ||||
Подробные характеристики — таб. 1
Таблица 1
| Показатель | Ед.изм | СО-49ПА2 | СО-49ПА | СО-49П2 | СО-50Д | СО-50ДМ | СО-49Д |
| Отсекатель раствора | ОР-50 | ОР-50 | — | — | — | — | |
| − Dу | мм. | 50 | 50 | — | — | — | — |
| − давление (max) | МПа. | 4,5 | 4,5 | — | — | — | — |
| Кран шаровый: | |||||||
| − Dу | мм. | — | — | 40 | 40 | 40 | 40 |
| − Давление (max) | МПа. | — | — | 4,0 | 2,5 | 2,5 | 1,6-2,5 |
| − Давление рабочее (max) | кгс./см2. | 35 | 35 | 30 | 25 | 25 | 15 |
| Ход поршня | мм. | 120 | 120 | 90 | — | ||
| Ход плунжера | мм. | — | — | — | 120 | 120 | 90 |
| Длина гильзы | мм. | 220 | 220 | 188 | — | — | — |
| Диаметр поршня | мм. | 100 | 100 | 100 | — | — | — |
| Диаметр плунжера | мм. | — | — | — | 110 | 110 | 90 |
| Люк для замены шара | + | + | — | — | — | — | |
| Масляный картер зубчатой передачи и шатунной группы | — | — | — | — | + | только зуб.пер. | |
| Шары обрезиненные, диаметр | мм. | 50 и 70 | 50 и 70 | 50 и 70 | 70 и 70 | 70 и 70 | 60 и 60 |
| Габаритные размеры | |||||||
| – длина | мм. | 1400 | 1400 | 1400 | 1250 | 1350 | 1020 |
| – ширина | мм. | 700 | 700 | 700 | 500 | 550 | 420 |
| – высота | мм. | 1200 | 1100 | 1100 | 1230 | 1430 | 1240 |
| Масса | кг. | 400 | 370 | 370 | 350 | 400 | 220 |
Технические характеристики растворонасосов, применяемых в Штукатурной станции ШС-4/6:
| Показатель | Ед.изм | СО-50П | СО-50П2 | СО-50ПА | СО-50АТ | СО-50АМ | — |
| Жесткие растворы | — | да | да | да | нет | нет | нет |
| Тип производимых работ | — | оштукатуривание поверхности и заливка полов | оштукатуривание поверхности | ||||
| Основной рабочий элемент | — | поршень | поршень | поршень | диафрагма | диафрагма | — |
| Основные характеристики | |||||||
| Производительность1 | м3/час | 5,0 | 4,5/6,0 | 6,0 | 6,0 | 6,0 | — |
| Дальность подачи раствора1 | |||||||
| − по горизонтали, не более | м. | 250 | 250 | 300 | 250 | 250 | — |
| − по вертикали, не более | м. | 90 | 80 | 100 | 60 | 60 | — |
| Применяемая растворная смесь | |||||||
| Размер заполнителя | мм | до 5мм | |||||
| Марка согласно подвижности по ГОСТ 28013-98 | — | ПК2, ПК3, ПК4 | ПК3 и ПК4 | ||||
| Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 | см | от 6 до 14 | от 8 до 14 | ||||
Подробные характеристики — см. таб. 2
Таблица 2
| Показатель | Ед.изм | СО-50П | СО-50П2 | СО-50ПА | СО-50АТ | СО-50АМ | — |
| Отсекатель раствора | — | — | ОР-50 | — | — | — | |
| − Dу | мм. | — | — | 50 | — | — | — |
| − давление (max) | МПа. | — | — | 4,5 | — | — | — |
| Кран шаровый: | |||||||
| − Dу | мм. | 40 | 40 | — | 50 | 50 | — |
| − Давление (max) | МПа. | 4,0 | 4,0 | — | 2,5 | 2,5 | — |
| − Давление рабочее (max) | кгс./см2. | 35 | 30 | 35 | 25 | 25 | — |
| Ход поршня | мм. | 90 | 90 | 120 | — | ||
| Ход плунжера | мм. | — | — | — | 120 | 120 | — |
| Длина гильзы | мм. | 188 | 188 | 220 | — | — | — |
| Диаметр поршня | мм. | 100 | 100 | 100 | — | — | — |
| Диаметр плунжера | мм. | — | — | — | 110 | 110 | — |
| Люк для замены шара | — | — | + | — | — | — | |
| Масляный картер зубчатой передачи и шатунной группы | — | — | — | — | — | — | |
| Шары обрезиненные, диаметр | мм. | 50 и 70 | 50 и 70 | 50 и 70 | 76 и 76 | 76 и 76 | — |
| Габаритные размеры | |||||||
| – длина | мм. | 1400 | 1400 | 1400 | 1350 | — | — |
| – ширина | мм. | 700 | 700 | 700 | 550 | — | — |
| – высота | мм. | 1100 | 1100 | 1100 | 1230 | — | — |
| Масса | кг. | 345 | 350 | 350 | 370 | — | — |
Достоинства ШС-4/6:
- Объем приемного бункера 2,5 м3
- Удобный фургон для обслуживания оборудования.
- Габариты, удобные для перевозки. В тентованной еврофуре 13,6м. можно перевезти станции ШС-4/6 в количестве 3шт.
- Минимальный вес при максимальной производительности.
- Усиленное элеваторное колесо (нет необходимости в двойном элеваторном колесе) — дешевле, надежнее!
- Регулирование производительности ковшей.
- Подгребающие лопатки.
- Утепление приемного бункера профильной водяной рубашкой (течей нет) — «как обогреватель» (раствор не остынет при низких температурах при включенном термоисточнике — бак с водой).
- 2-х опорный вал, увеличивающий срок службы опорных подшипников.
- Возможность использования подшипников качения вместо подшипников скольжения (под заказ) — увеличивает срок службы.
- Ремонтопригодность опорного вала.
- Противоударный брус — компенсация удара борта самосвала о приемный бункер.
- Детали из свареной стали — ремонтопригодность, надежность, качество.
- Работа при низких температурах — термоисточник — подогреваемый бак с водой.
При покупке штукатурных станций ШС-4/6, ШС-4/6-2, ШС-4/6-3, ШС-4/6-4 и пневмонагнетателя СО-241К-Р11 мы предлагаем дополнить комплектацию оборудования следующими изделиями для подачи раствора на НЕОБХОДИМУЮ высоту:
