В статье «Инструмент» я рекомендовал приобрести пресс-клещи для опрессовки проводов и кабелей, с помощью медных гильз и наконечников. Сегодня хочу рассказать об этом более подробно.
Существует не так много разрешенных способов соединения проводов и это регламентируется Правилами устройства электроустановок (ПУЭ) п.2.1.21:
«Соединение, ответвление и оконцевание кабелей и жил проводов должны производиться при помощи пайки, сварки, опрессовки или сжимов (винтовых, болтовых и т.п.)»
Хочу обратить ваше внимание, что способ соединения проводов с помощью скрутки в данном разделе отсутствует, а значит таким способом соединять провода нельзя!
Если вы строите дом или делаете ремонт, обязательно возникнет необходимость соединить какой-либо провод или кабель. И тут главное сделать качественное, надежное соединение, и желательно так что бы оно было не обслуживаемое. Обслуживаемые соединения — это болтовые и винтовые соединения, соединения с помощью пружинных зажимов.
К таким соединениям обязательно должен быть доступ для контроля и обслуживания. Например, соединение с помощью винтовой клеммы необходимо с периодичностью протягивать, и поэтому их нельзя размещать в недоступном месте (за потолком, гипсокартонном, под штукатуркой и т.д.). К тому же винтовое соединение или соединение с помощью зажимов крайне сложно сделать полностью герметичным, например, когда необходимо нарастить кабель насоса в скважине или колодце.
Как соединить провода в распределительной коробке без пайки — клемники, СИЗ, гильзы, что лучше?
Остаются варианты: пайка, сварка или опрессовка. Для первых двух способов необходимо наличие электричества для работы паяльника или сварочного аппарата. К тому же пайка и сварка проводов в распределительной коробке под потолком не легкое занятие, необходим опыт и навык проведения работы, что бы соединение получилось действительно надежным и качественным. И если паяльник в мастерской дома, для разового случая, думаю найдётся, то для сварки придется приобрести специальный аппарат. Для бытового использования это не самые лучшие варианты.
Опрессовка
Возможно вам покажется такой способ сложным и уж точно не для бытового применения. Все как раз наоборот. С помощью вот таких пресс-клещей соединить провод или кабель очень просто. При этом такой способ соединения подходит как для многожильных проводов, так и для одножильных.
А главное – соединение получается очень надежным, ничем не уступая сварке и пайке, при этом качество его не зависит от вашего опыта и навыка. Все дело в специальном механизме клещей, который гарантирует полный цикл опрессовки и обеспечивает блокировку обратного хода, если обжим не завершен. Конечно со временем вы будете гораздо быстрее производить эту операцию, но на качестве соединение это никак не скажется.
Расходным материалом для опрессовки являются наконечники и гильзы медные луженые (ГМЛ). Только пожалуйста, не путайте их с НШВИ, такими наконечниками соединять провода НЕЛЬЗЯ. Они служат только для оконцевания методом опрессовки гибких многопроволочных медных проводников.
ЭТО ГЕНИАЛЬНО! Как правильно соединить провода!
Гильзы и наконечники медные луженые.
Видов и размеров гильз, наконечников большое количество. Но не пугайтесь такому разнообразию.
Я держу в запасе только самые ходовые гильзы для соединения проводов 1,5 или 2,5 мм2.
ГМЛ 10 – для соединения в распределительной коробке проводов кабелей розеточных линий сечением 2,5 мм2.
ГМЛ 6 – для соединения в распределительной коробке проводов кабелей линий освещения сечением 1,5 мм2.
ГМЛ (о) 1,5 и 2,5 – для соединения встык проводов сечением 1,5 и 2,5 мм2 соответственно.
Как же происходит процесс соединения проводов с помощью опрессовки?
1. Соединение проводов в распределительной коробке.
Провода зачищаются на длину гильзы
Гильза надевается на соединяемые провода
На клещах выбираются соответствующие гильзе опрессовочные губки
Производится опрессовка первой точки, до срабатывания храпового механизма
Клещи разворачиваются на 180 градусов относительно первой точки и производится опрессовка второй точки.
Соединение выполнено, остается только его заизолировать, например, с помощью термоусадочной трубки
2. Соединение проводов встык.
Провода зачищается на ½ длинны гильзы.
Далее провода вставляются до точки упора, которая находится в середине гильзы, на клещах выбирается соответствующий номер опрессовочных губок, производится опрессовка первого провода
Затем производится опрессовка второго провода
Соединение методом опрессовки очень качественное и надежное соединение, в СССР существовал ГОСТ 23469-3-79, регламентирующий виды гильз, наконечников и их использование. Но, как и любое хорошее дело, все можно испортить, это касается заполнения гильзы проводом перед опрессовкой, особенно при соединении их в распределительных коробках. В интернете сплошь и рядом советуют гильзу заполнять проводом плотно, но это неправильно для клиновидного опрессования, т.е. клещами. Как правильно заполнять гильзы проводом при клиновидном обжиме сведено в таблицу.
Когда-то я специально проводил эксперимент – гильзу ГМЛ 10 заполнил плотно шестью отрезками провода сечением 2,5 мм2. Одну сторону опрессовал клещами (клиновидный обжим), вторую ручным прессом (гексагональный тип обжима – шестигранник), далее распилил гильзу.
Усилие сжатия клещей и пресса очень большое, и при не верном заполнении гильзы, провод переламывается при клиновидном обжиме.
ВАЖНО. Для медного провода используются медные наконечники и гильзы, для алюминиевого провода соответственно алюминиевые.
На этом на сегодня все.
Если Вы самостоятельно планируете собрать щит и сделать электрику в своем доме, квартире, мы готовы сделать для Вас проект. пример проекта
Источник: www.yukontel.ru
Fsin-dostavka.su Строительство и ремонт своими руками
Печь для бани может быть изготовлена из кирпича, стали или чугуна, но любая банная печь, традиционно используемая в нашей стране, предполагает устройство каменки, являющейся элементом, служащим для образования тепла и пара при взаимодействии с водой. Конструкция каменки может быть открытого или закрытого типа, что определяет принцип работу устройства. Печь для бани с закрытой каменкой, предполагает […]
Выбор межкомнатной двери для квартиры – задача на самом деле довольно непростая. Покупатель может запутаться в многообразии предоставляемого выбора и начать ориентироваться на самые разные показатели: от отзывов до стоимости. Поэтому с секретами выбора этого элемента интерьера лучше всего ознакомиться заранее и подойти к процессу выбор подготовленным Существует более 5 ключевых факторов, от которых зависит […]
В этой статье мы рассмотрим достоинства и недостатки твердотопливных котлов, узнаем какой выбрать и какие вообще существуют. Для тех, кто не знает, какое назначение у данной техники, мы подробно опишем принцип действия, а в конце дадим советы по подбору. Котлы на твердом топливе работают на пеллетах и дровах, на топливных брикетах (евродрова), на древесных опилках, […]
Посудомоечная машина – важная деталь обустройства кухни, обеспечивающая комфорт для хозяйки. Иногда этот аппарат перестает выполнять свои функции или продолжает работать, но малоэффективно, а бывают случаи полного выхода из строя. В этом случае у Вас есть два варианта дальнейших действий: выполнить ремонт посудомоечной машины своими руками, либо обратиться к специалисту в сервисный центр. Конечно, отдать […]
Такой важный и дорогостоящий прибор, как кондиционер, нельзя приобретать наобум, нужно просчитать, узнать побольше о классификации устройств и только потом идти в магазин. Хотите, чтобы ваша будущая покупка в точности соответствовала вашим потребностям и ожиданиям? Предлагаем вашему вниманию небольшую шпаргалку-инструкцию на тему как выбрать бытовой кондиционер для квартиры без ошибок самостоятельно. Эта инструкция поможет Вам […]

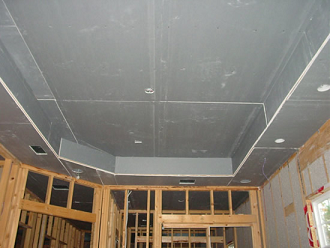

Кривой потолок испортит внешний вид любого помещения, а его выравнивание при помощи наемных специалистов требует значительных материальных затрат. Поэтому решение — сделать потолок из гипсокартона своими руками принимают все больше хозяев, к тому же процедура это не сложная, справится почти любой при наличии правильной инструкции. Мы надеемся, что после прочтения этой статьи развеется миф о […]
Линолеум – это не только очень красивое, а также долговечное и практичное покрытие для пола. Это прочный материал, гигиеничный и необычайно теплый. Неоспоримым достоинством данного материала является легкость его укладки. Даже не имея никаких навыков и опыта работы, не составит особого труда постелить это покрытие самому. В этой статье мы разберем вопрос «можно ли класть […]
Современный строительный рынок предлагает большое количество разнообразных кровельных материалов на любой вкус и кошелек. Однако разобраться во всем этом многообразии без помощи специалистов практически невозможно, ведь каждый продавец расхваливает свой товар так, что человек, впервые столкнувшийся с выбором кровли, неизбежно растеряется. Самыми популярными на данный момент являются такие кровельные материалы, как металлочерепица и профнастил, которые […]
Мягко и ненавязчиво вошел в обиход отечественного потребителя бренд Индезит. Всем известно, что под этим брендом выпускается довольно качественная, современная и высоконадежная техника. К сожалению, как и любая техника, Indesit, хоть и редко, но тоже выходит из строя. Очень печалит, когда ломается стиральная машинка и перестает выполнять свои функции. Тут же буквально на глазах вырастает […]
Каждый человек, даже не разбирающийся в инструментах, много раз в своей жизни слышал термин «циркулярная ручная пила» или другой вариант названия — «электрическая дисковая пила». В настоящее время приобрести ее может любой желающий в соответствующем магазине, хотя, кстати говоря, не так давно она была доступна для покупки лишь зажиточным людям или частным фирмам, а также […]
Популярные записи
Ремонт стиральной машины Индезит своими руками
Измеритель ёмкости конденсаторов своими руками
Как настроить антенну Триколор самостоятельно
Инверторный компрессор в холодильнике: плюсы и минусы
Ремонт газонокосилки своими руками
Быстрая навигация
Подписка на обновления
Подпишитесь на обновления нашего сайта, чтобы всегда получать самые свежие новости!
Присоединяйтесь ВКонтакте
Присоединяйтесь в Фейсбуке
Добавляйтесь в Гугле
Все права защищены. Любое копирование, переработка, публикация материалов сайта запрещена. При согласованном использовании материалов необходима ссылка на ресурс.
Источник: fsin-dostavka.su
Как правильно соединить провода под штукатурку
- Как выбрать печь для гаража Гараж — это универсальное помещение. Оно является не только уютным домом для вашего.
- Технология утепления стен пенопластом Утепление стен дома изнутри пенопластом — отличный метод теплоизоляции.
Способы надежного и правильного соединения проводов
Электрическая энергия имеет немаловажное значение в жизни современного человека. Бытовые приборы и компьютеры, лифты и банкоматы – без этого мы не мыслим себе свое повседневное существование.
Основные виды соединения проводов
С каждым днем возрастает численность электрических приборов. Для обеспечения их бесперебойной работы следует пользоваться электропроводкой, которая выдержит максимальные нагрузки. Именно правильная схема соединения проводов в электрической цепи позволит потребителям без проблем пользоваться всеми атрибутами цивилизации.
Существуют такие способы соединения проводов:
- скруткой;
- пайкой;
- накидными клеммами;
- резьбовое;
- клеммной колодкой;
- опрессовкой;
- заклепкой.
Скрутка
Еще несколько лет назад не было альтернативного варианта соединению проводов скруткой. Чтобы ее сделать, достаточно при себе иметь только пассатижи и нож. Скрутка проводов осуществляется в зависимости от их диаметра.
При использовании проводов с сечением более 1 мм запрещается:
- обвивать один проводник вокруг другого;
- скручивать алюминиевый провод с медным.
Если все же необходимо соединить медный с алюминиевым проводом, то медный следует залудить припоем.
Соединение проводов в коробке с помощью скрутки можно производить в некоторых вариациях:
- с различным сечением;
- из разного металла;
- одножильный с многожильным.
В коробке можно скручивать до 6 проводов. Если планируется соединить многожильный проводник, то его нужно преобразовать в одножильный посредством припоя.
Есть еще один вариант соединения двух проводов сечением более 1 мм. Он предусматривает сращивание двух пар проводов. В большинстве случаев такой метод используется, когда:
- проводники перебиты;
- необходимо их наращивание при смене расположения выключателя или розетки.
Сам процесс сращивания состоит из следующих этапов:
- осуществление сдвига концов проводников в длину на 2-3 см;
- снятие изоляции размером до 20 сечений провода;
- скручивание проводников сопровождается созданием двух витков на каждом проводе.
При размещении скрутки под слоем штукатурки она обязательно пропаивается. Наросты припоя удаляются наждачной бумагой. В ином случае они могут нарушить изоляцию. Благодаря тому, что произошел сдвиг скручиваемых проводов, то изолировать их по отдельности не имеет смысла. Изолирующая лента наматывается тройным слоем.
При укладке проводов в штукатурку нужно использовать трубку из хлорвинила.
Соединение электрических проводов, обладающих сечением менее 1 мм, осуществляется путем скручивания проводников более 5 раз. Скрутка напополам сгибается с помощью пинцета. Использование данного способа приводит к уменьшению габаритов скрутки и повышению ее механической прочности.
Несмотря на свою популярность, соединение проводов скруткой зачастую не выдерживает максимальных нагрузок в электрической сети. В результате этого происходит расширение проводников и возникновение зазора в скрутке. Провода окисляются, что приводит к пропаданию контакта между проводами.
Пайка
Наиболее надежным соединением проводов является пайка. Особенно это касается медных проводников. Зачастую подключение электрических приборов сопровождается удлинением и соединением проводов, отличающихся различным сечением. Если они слишком тонкие (сечение от 0,1 до 0,3 мм), то скрутка не поможет.
С проводников снимается изоляция. Производится лужение припоем провода с большим диаметром. Поверх него обматывается самые тонкие проводники. Место скручивания пропаивается. Когда нужно соединение проводов сделать прямым, следует загнуть самый тонкий провод и заизолировать это место.
Процесс сращивания пайкой многожильных проводов можно производить по такой же технологии, как и соединение одножильных проводников. Но существует более инновационный способ. Основными его этапами являются:
- сдвиг проводов на 2 см;
- зачистка их концов на 6-8 мм;
- распушивание соединения проводов звездой и вставка их друг в друга;
- стягивание пары тонкой проволокой;
- смазывание лаком для пайки;
- припаивание проводов;
- зачистка и изоляция пайки.
Накидные клеммы
Очень распространенным способом присоединения проводников является разъемный метод. Он предусматривает использование накидных клемм. Обычно ними покрывают контакты, которые имеют сечение до 0,8 мм. Надежное расположение клеммы для соединения проводов достигается благодаря наличию в ней выступа, а в центральной части контакта – отверстия.
Обгорание клеммы происходит по причине плохого контакта. Но ее не обязательно нужно менять. Клемму и в дальнейшем можно использовать, если осуществить ее опрессовку. Она проводится следующим образом:
- разводятся в сторону усики клеммы, которые фиксируют провод;
- надфилем стачивается место припайки;
- на это место накладывается припой;
- производится зачистка и залужение проводника;
- он прикладывается к клемме и нагревается паяльником;
- загибаются усики клеммы;
- натягивается колпачок для изоляции;
- клемма присоединяется к контакту.
Резьбовое соединение
Пайка – это самый надежный способ при фиксации контактов и проводов. Но он обладает и недостатками. Основные из них – это трудоемкость процесса и неразъемные соединения. По этой причине электрические контакты многих приборов лучше соединить с проводами гайками или винтами, дополненные шайбами.
Пример такого резьбового соединения контактов и проводов наглядно виден по строению розетки. Такой способ применяется для соединения проводов:
- с сечением более 3 мм;
- из разных металлов: алюминия и меди.
Резьбовое соединение двух проводов из разных металлов предполагает выполнение таких последовательных действий:
- снятие изоляции длиной около 4 сечений винта;
- зачистку окисленных жил до блеска;
- создание колец на проводе;
- одевание на винт шайб.
Последняя процедура осуществляется в следующем порядке. На винт одеваются:
- пружинная шайба;
- простая шайба;
- кольцо одного проводника;
- еще одна простая шайба;
- кольцо второго проводника;
- простая шайба;
- гайка.
При соединении проводов, сделанных из одного металла, или залуженного медного проводника с алюминиевым проводом между кольцами проводников укладывать шайбу не нужно. Многожильный медный проводник следует обработать припоем.
Клеммная колодка
При наличии небольших нагрузок в электрической сети можно использовать для соединения проводов колодки. Это устройство представляет собой трубку из латуни, которая в боковой части имеет два отверстия с резьбой. Трубка помещается в корпус, сделанный из карболита или пластика.
Фиксация проводов происходит на противоположных концах трубки. Покупка клеммной колодки происходит в зависимости от сечения проводов, которые будут соединяться. Также в трубке можно зафиксировать несколько проводников.
Преимуществами использования клеммных колодок являются:
- простота и быстрота подключения;
- возможность соединения алюминиевых и медных проводов без пайки.
Опрессовка
Иногда приходится соединение проводов осуществлять неразъемным методом. Этот способ является самым эффективным при устройстве электропроводки в труднодоступных местах. Он может быть выполнен двумя различными вариантами:
- опрессовкой;
- заклепкой.
Наиболее простой способ – это фиксация жил опрессовкой. Соединяются проводники, изготовленные только из одинакового металла. Процесс опрессовки выполняется в зависимости от толщины проводников и состоит из следующих этапов:
- скручивается несколько проводников;
- они вставляются в трубку, которая должна быть изготовлена из аналогичного материала;
- трубка сжимается пресс — клещами.
Опрессовка предусматривает соединение и одножильных, и многожильных проводников. Размер трубки должен совпадать с сечением всех скрученных проводов. Самый оптимальный вариант, когда провода будут очень плотно входить в трубку.
Соединение электрических проводов, которые отличаются большими диаметрами, осуществляется с помощью специальных пресс-клещей (ПК, ПМК или ПКГ). Это приспособление используется для опрессовки любых по размерам проводов. В комплект к пресс-клещам прилагается набор различных матриц и наконечников.
Процесс обжатия провода включает такие этапы:
- снятие с проводника изоляции;
- размещение провода в наконечник;
- сжатие наконечника пресс-клещами.
