Как сделать штробу в штукатурке

Всем привет!
При ремонте квартиры столкнулся с трудоёмкостью изготовления штроб для новой проводки одним лишь перфоратором:шумно, пыльно, не всегда удобно…

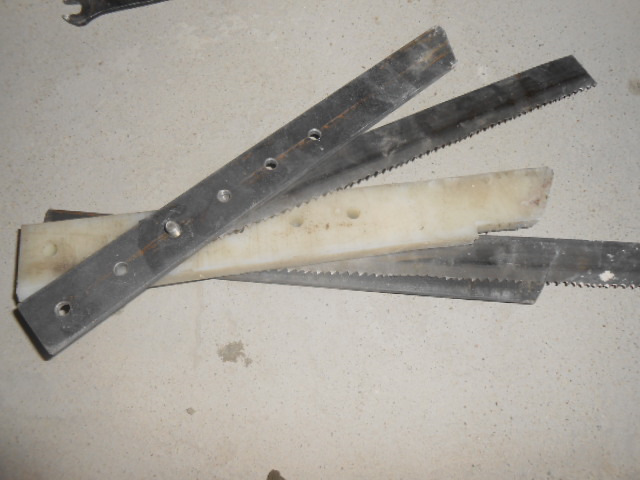

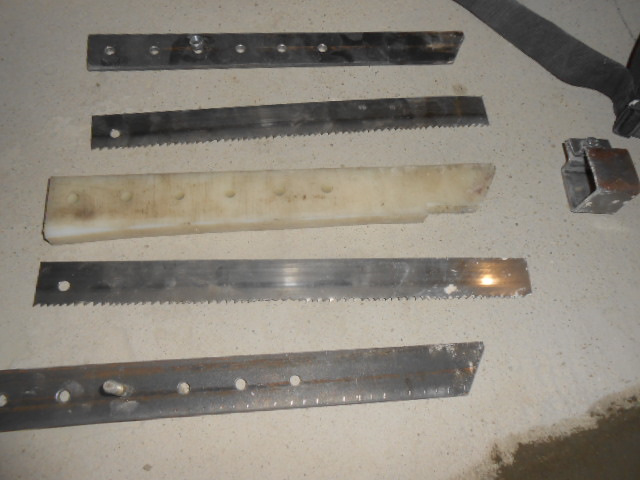

Покумекал и сделал себе штрободел из подручных материалов:полоса стальная, куски полотен от ленточной пилы, капролон(можно и фанеру использовать)

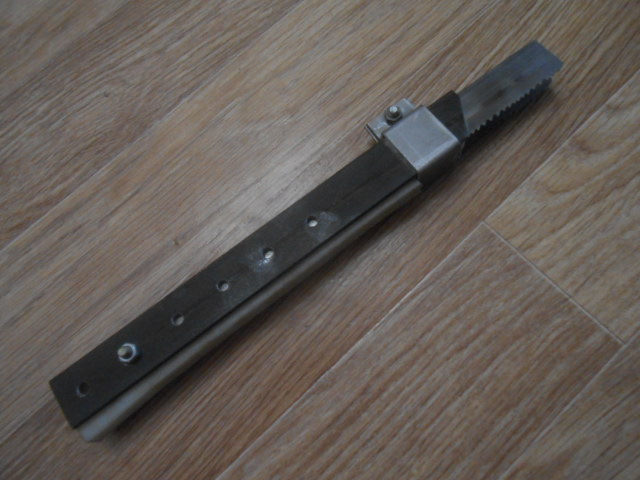

И вот что вышло.

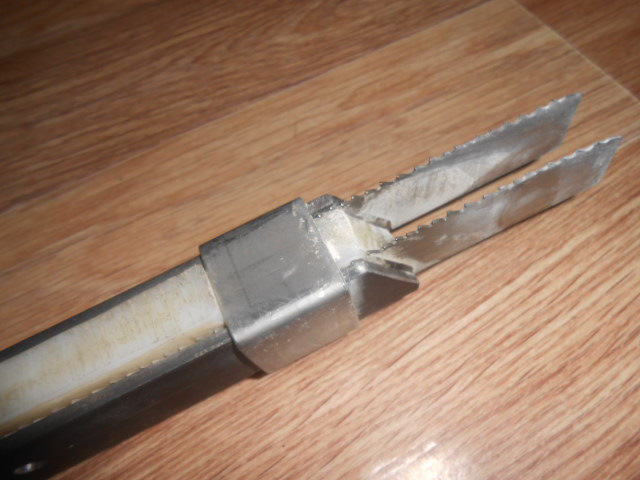

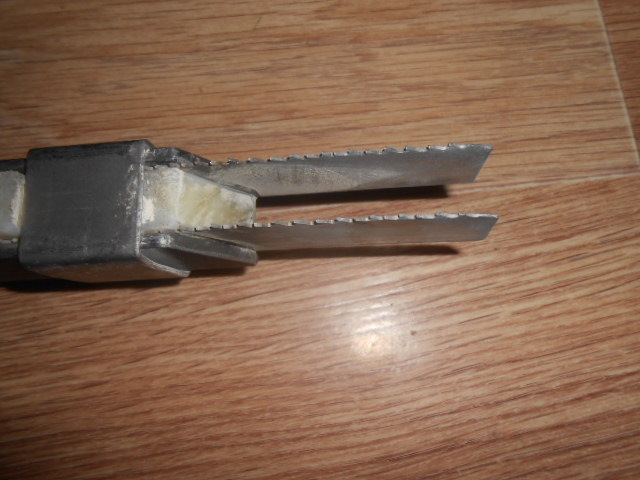

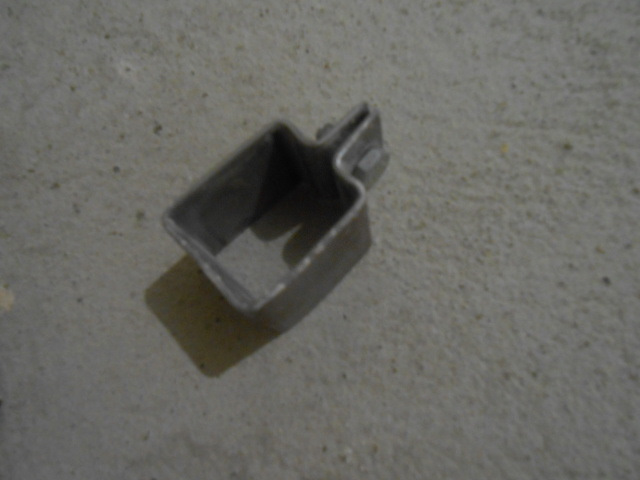

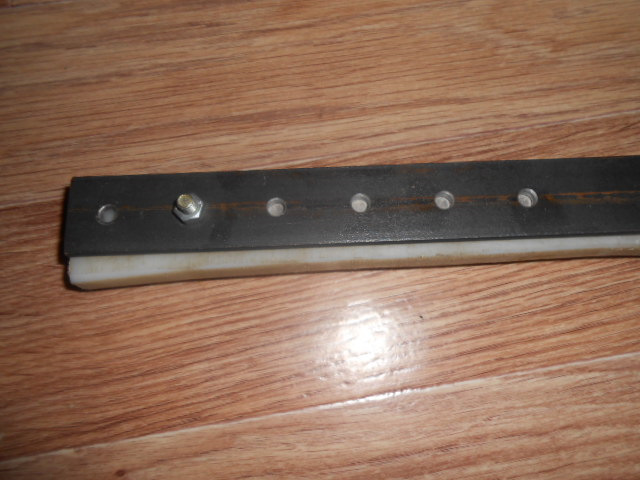

Полоса с отверстиями для выпуска необходимой длинны полотен, полотна при затуплении просто отрезать, внутри капролон для ширины штробы, на переднем конце скобка-зажим.Можно вставлять и одно полотно при необходимости.
Штукатурку, гипс, пено, газобетон берёт «на ура», особенно при вертикальном расположении штробы-так удобнее приложить усилие.

Режем штробы ножовкой !!! Как сделать штробу без пыли.

Спрашивайте, комментируйте)
Всем пока!

Источник: www.drive2.ru

Как правильно штробить стены под проводку

Скрытый монтаж электропроводки внутри стен – самый эстетичный способ электрификации жилища. Мало того, что отсутствуют выступающие наружу элементы – кабель каналы и соединительные коробки, но и розетки оказываются утопленными внутрь стен. После оклейки обоями поверхности остаются гладкими и ровными. Из этой статьи вы узнаете, как выполнить штробление стен под проводку своими руками.

Скрытая электропроводка подразумевает расположение кабелей в толще стены. Для их прокладки потребуется проделать ровные канавки, называемые штробами. Кроме того, для установки розеток, выключателей и соединительных коробок придется выполнить углубления в стенах. Для крепления выключателей и розеток туда устанавливаются монтажные коробки.

Они служат не только для надежного удержания этих изделий. Внутри размещается некоторый запас кабеля, необходимый для удобного подключения и обеспечения возможного его повторного присоединения.

С чего начинается скрытая проводка?

Все электромонтажные работы начинаются с проекта. Конечно, для собственной квартиры вам не потребуется официальный документ, но от планировки расположения штроб вас никто не освободит.

Для начала нужно определиться с расположением розеток и выключателей. Штробление под проводку предполагает, что в квартире или в одной из ее комнат выполняется ремонт, так как вслед за этим потребуется, как минимум полностью переклеить обои. Поэтому стоит поразмыслить: а не перенести ли заодно розетки и выключатели туда, где ими действительно удобно пользоваться. Если вы не собираетесь клеить новые обои поверх старых, то перед этой операцией их лучше сразу удалить.

При помощи карандаша или маркера нанесите точки расположения выключателей и розеток на стены. Затем прикиньте, где лучше поставить соединительные коробки, в которых будут выполнены соединения кабелей между собой. Можно, конечно, подключить розетки шлейфом: кабель питания приходит на первую розетку, соединяется на ее клеммах с другим, уходящим на следующую и так далее.

Но при наличии больших нагрузок, например, обогревателей, так делать не стоит. Нарушение контакта в одной розетке приведет к исчезновению напряжения во всех последующих. Да и через первую будет проходить ток нагрузки розеточной цепи всей комнаты. Не многовато?

Поэтому лучший вариант – подвести к каждой розетке персональный кабель от соединительной коробки, где они скоммутируются друг с другом. Можно использовать несколько последовательно соединенных коробок.

А вот для сети освещения без коробки не обойтись. В ней соединяются кабели от выключателя и светильника с кабелем от источника питания. Можно использовать эту коробку и для кабелей группы розеток, но ее размеры должны быть таковы, чтобы внутри свободно разместились все соединения.

При размещении розеток и выключателей соблюдайте следующие нормативы:

• В ванной комнате розеток и выключателей быть не должно, они располагаются снаружи. Можно устанавливать розетки, подключенные через УЗО, но только не над самой ванной.
• Розетки и выключатели должны быть удалены от газопроводных труб на расстояние, более 0,5 м.
• Выключатели в квартирах устанавливаются у дверных проемов, высота – до 1 метра. В детских учреждениях норма остается старой – 1,8 м от пола.
• Высота установки розеток относительно пола нигде не нормируется. Запрещено ставить их под и над мойками. Но в любом случае нужно руководствоваться здравым смыслом. Если вы их поставите близко к полу, то при влажной уборке есть риск попадания внутрь воды. Да и пользоваться такой розеткой неудобно: хотите ли вы так низко наклоняться, чтобы воткнуть в нее вилку?

Планирование расположения штроб

Теперь можно нарисовать, как пойдут штробы. Главное требование при этом: они не должны проходить по диагонали или зигзагами. Все кабели должны располагаться строго параллельно линии пола или перпендикулярно ему. Но при этом – не располагаться «ступеньками». Иначе при попытке повесить на стену картину вы ни за что не угадаете, как не попасть при этом в кабель.

Если же условия соблюдаются, то вычислить трассу прокладки можно по расположению розеток, выключателей, светильников и соединительных коробок. Кстати, чтобы в дальнейшем исключить сомнения, воспользуйтесь благами цивилизации и сфотографируйте штробы перед заделкой их раствором. Фотография поможет убедиться, что в местах для предполагаемого сверления отверстий действительно не проходит кабельная линия.

Все розетки и выключатели соединяются штробами с ближайшей соединительной коробкой. Коробки соединяются между собой. От них должны пойти штробы к распределительному щитку.

Можно объединять несколько кабелей в одну штробу, тогда ее придется выполнить глубже или шире.

И соблюдаем требования стандартов:

• Отступ от оконного проема до штробы – не менее 10 см.
• Отступ от потолка – не менее 15 см.
• Проход кабелей насквозь через ванную комнату запрещен.
• Запрещено выполнять горизонтальные штробы в панельном доме.

Если у вас планируется подвесной или натяжной потолок, то под него стоит завести кабели в штробе, а затем провести их по потолку в гофре. Не стоит штробить потолочную плиту.

А теперь, когда все размечено, можно приступать к работе. Переходим непосредственно к описанию, как правильно штробить стены.

Подготовительные работы

Перед тем, как начать штробить стены под проводку, нужно подготовить помещение. Пыль будет в любом случае, даже при применении штробореза с пылесосом. Поэтому весь лишний инструмент, не задействованный в процессе, лучше убрать или укрыть полиэтиленовой пленкой.

Также стоит герметизировать дверь. Если дверь меняется на новую, лучше ее установить до штробления. Иначе проем придется чем-нибудь завесить. При наличии двери достаточно перед началом работ подоткнуть под щель внизу нее какой-нибудь коврик.

Окно или форточку лучше открыть. Для защиты органов дыхания воспользуйтесь респиратором. Можно даже использовать противогаз (при наличии), в этом случае и лицо останется чистым.

А теперь рассмотрим как сделать штробу с использованием различного инструмента. Не у всех же есть штроборезы!

Штробление молотком и зубилом

Это – самый жестокий способ и годится он только для изготовления небольшого количества штроб. Иначе, если не отвалятся руки, то вас убьют соседи.

В ходе выполнения работы зубилом подрубается штукатурка по краям штробы, затем участок выбивается ударом зубила вдоль нее. Если слой штукатурки глубокий, этого бывает достаточно. А еще этим методом хорошо пользоваться, если стена оштукатурена с применением дранки. Сильных ударов в этом случае не требуется, а добраться до деревянной основы стены вовсе не трудно.

Единственное достоинство этого метода – минимальное количество пыли при работе.

Использование перфоратора

Если в хозяйстве есть ударная дрель или перфоратор, то они вполне подойдут для выполнения этой работы. Для этого буром по бетону высверливаются отверстия по заранее нарисованным границам штробы как можно ближе друг к другу. Глубина сверления соответствует глубине укладки кабеля, для чего на бур можно намотать проволочку, ограничивающую его вхождение в стену.

Затем при помощи того же зубила часть стены между отверстиями вырубается. Если используется перфоратор, то это операцию удобнее выполнить при помощи плоской монтажной лопатки. Не забудьте перед этим переключить инструмент в ударный режим.

Так же выполняются отверстия под монтажные и распределительные коробки. Обсверливаем их по периметру и удаляем лишнее.

Для выполнения отверстий под коробки к перфоратору неплохо обзавестись специальной коронкой. В центре нее расположен обычный бур, направляющий вращение цилиндра с режущими кромками. Он прорезает границы отверстия, оставшаяся его часть выбивается зубилом или монтажной лопаткой. Применение коронки значительно ускоряет процесс выполнения отверстий.

Шума будет поменьше, чем при использовании молотка с зубилом, но все равно постучать придется. Да и перфоратор при работе действует на нервы окружающим. Но работа выполнится быстрее.

Применение болгарки

Чтобы сделать штробу болгаркой, нужно установить в нее алмазный диск. Им прорезают пазы по линиям штроб, затем между ними убирают лишнее либо молотком с зубилом, либо перфоратором с монтажной лопаткой.

Способ очень быстрый, но при работе образуется огромное количество пыли. Применение пылесоса ситуацию никак не исправляет. Поэтому работать приходится недолго, с перерывами, пока не уляжется пыль. Иначе через некоторое время в комнате будет ничего не видно. Без респиратора штробление болгаркой невозможно в принципе.

Но, тем не менее, способ довольно быстрый, а сил при этом тратится значительно меньше, чем в случаях, описанных выше.

Применение штробореза

Штроборез – инструмент, специально созданный для этой работы. Выполняет он ее по тому же принципу, что и болгарка с алмазным диском. Только дисков у него – два, а то и три. В итоге штроба выполняется за один проход.

К тому же есть возможность выставлять глубину резания, что позволяет не следить за этим параметром в процессе работы. Но при этом в углах комнаты пазы будут не дорезаны: до этих мест инструмент не достанет. Для доработки придется воспользоваться любым доступным способом из описанных выше.

Еще один плюс в работе: штроборез позволяет подключить к себе пылесос. Лучше конечно не бытовой, а промышленный. В итоге при работе пыли будет мало.

Недостаток этого инструмента – его стоимость. Если вы всего лишь хотите реконструировать проводку в собственной квартире, его покупка себя не оправдает. Иметь свой штроборез – удел тех, кто занимается этим на постоянной основе, выполняя штробление под электропроводку на заказ. Добавим к этому обязательное наличие мощного пылесоса со значительным внутренним объемом для сбора штукатурной пыли.

Поэтому выбирать метод выполнения штроб нужно исходя из личных финансовых возможностей, имеющегося в наличии инструмента и объема работы.

• ← Что такое глухозаземленная нейтраль
• Устройство электрической лампы накаливания →

Источник: voltland.ru

Штробление стен под проводку без пыли: пошаговое руководство, как и чем штробить + требования, технология и подбор инструмента

Сталкиваясь с очередным ремонтом в квартире или доме, некоторые хозяева замечают, что старую проводку следует заменить новой. Глядя на многочисленные фото штробления стен или видеоматериалы, не все люди решаются на самостоятельное произведение манипуляций, ведь пыль и высокий уровень шума доставляют немало дискомфорта.

Но, те личности, которые хотят сэкономить семейный бюджет и сделать разводку без привлечения специалистов, должны помнить о некоторых нюансах произведения процесса.

Руководствуясь полезной информацией, получится не только правильно подобрать инструмент, но и сохранить дружественные отношения с соседями. Не менее важно учесть общепринятые правила, они будут рассматриваться отдельно.

Сама работа выглядит достаточно просто, чтобы спрятать кабель, нужно лишь вырезать углубление в поверхности, проложить провод и заполнить пространство специальной смесью. Прием часто используется не только при капитальном ремонте комнаты, но и во время косметических правок интерьера.

Кожух для штробления с пылеотводом для УШМ 115 мм на роликах Makita 196845-3

Содержимое обзора

Ограничения и нормы

Для подробного знакомства со всеми мелкими подробностями профессионалы советуют обратить внимание на СНиП 3.05.06-85.

Но среди важных для ознакомления правил при штроблении стен болгаркой или другим приспособлением, стоит выделить следующее:

1. Линии выдерживаются только горизонтальные или вертикальные, если дело не касается перегородок с уклоном.
2. Поворотов следует избегать, в противном случае точка изгиба будет нагреваться.
3. Размеры строго ограничены региональными властями, минимальная ширина 30 мм, а глубина 26 мм.
4. Отступы соблюдаются в обязательном порядке, от двери 10 см, от пола 5 см, от батареи или газовых коммуникаций провода удаляются на 40 см.
5. Внутренние несущие стены не должны поддаваться работам, целостность всей конструкции окажется под угрозой.
6. При произведении манипуляций задевать металлический каркас запрещено.
7. В перекрытии напольной плиты делать прорези нельзя.

Помимо этих правил, нужно побеспокоиться о собственном здоровье и закупить надежный респиратор, при выборе инструмента учесть материал стен, насколько легко он поддается деформации.

Совет! Чтобы не нарушить дружественные отношения с соседями по площадке, необходимо производить работы только по будним дням с 10 утра до 17 часов вечера.

Молоток слесарный DEKO HT11

Общепринятые способы штробления

Для проделывания канавок профессионалы применяют четыре техники и с каждым разом добиваются положительных результатов. Основным отличием будет только вспомогательный инструмент и принцип работы с ним, а также степень опасности произведения манипуляций.

Помимо штробления стен перфоратором, который знаком большинству хозяев стоит выделить:

1. Зубило и молоток. Основными отрицательными сторонами этого способа можно назвать неудобность рабочего процесса, даже при постоянном использовании приспособлений все действия проходят довольно долго и кропотливо.
2. Минусом ударной дрели можно смело назвать наличие неровных краев по завершении процесса.
3. При применении болгарки, человек, взявшийся за реализацию задуманного, столкнется с множеством пыли, но углубления будут максимально ровными и эстетичными.
4. Штроборез относится к специально разработанному для этих манипуляций инструменту, благодаря продуманной конструкции все мелкие частицы всасываются в мешок, шума намного меньше, а конечный результат порадует любого хозяина.

Для одноразового использования закупать инструмент, предназначенный для процесса, будет нерационально и дорого, поэтому зачастую мужчины применяют тот инвентарь, который есть в наличии.

Рекомендация! Чтобы существенно сократить траты семейного бюджета и не сталкиваться с проблемами при прокладывании проводки в любой из комнат, можно взять специальное оборудование в аренду, подобных сервисов существует достаточно много.

Перфоратор Makita HR2470, 780 Вт

Подготовительный этап

Профессиональные строители обращают внимание хозяев, взявшихся за реализацию задуманного не только на способы штробления стен, но и на правильность произведения разметки.

• Следует выбрать самый оптимальный путь для резки поверхности. В этом поможет тщательное планирование и нанесение линий, с учетом которых будет производиться работа.
• Опытные мастера отбивают ось, но при недостатке навыков лучше прочертить всю ширину углубления и пройтись по намеченным линиям, чтобы выдержать одинаковое расстояние от краев.
• Начинать наносить разметку следует от распределительного щитка, для этого необходимо подготовить карандаш, маркер, уровень или правило.
• Чтобы пыль не попадала в другие помещения, дверные проемы закрываются тканью или клеенкой, все стыки потребуется надежно закрепить.

Молоток и зубило

Эти два напарника многие знают как «дедовский метод», ведь без подобного инструмента в прошлые века не могли обойтись на стойке, пока не появилось современное оборудование.

• Для работы с ними нужно предварительно пройтись шпилем по всем краям, а затем переходить к устранению элементов стены.
• Бить в некоторых ситуациях придется довольно сильно, поэтому руки лучше надежно защитить, плотные перчатки смогут предотвратить неприятные ссадины.

Не исключается использование экземпляров со специальными защитными элементами, подобные дополнения можно увидеть при ознакомлении с ассортиментом в строительном магазине.

Важно! При попытках сделать выемку в бетонной перегородке зубилом и молотком можно столкнуться с большими проблемами, подобным способом практически нереально сделать штробу.

Зубило скарпель FIT 46723

Электроинструмент

Сам популярным оборудованием для реализации задуманного считаются:

1. Болгарка.
2. Перфоратор.
3. Штроборез.

УШМ Nocord, 900 Вт, диск 125 мм, NCG-900.125.0

Есть несколько практичных насадок, которые были предусмотрены для забора образующейся в процессе работы пыли и мелких элементов материала стены.

Штроборез ЗУБР ЗШ-30-1200 Т, 1200 Вт

За всасывание частиц отвечает специальный насос, после всех манипуляций достаточно вытрусить накопительный мешок, что существенно сокращает время на уборку в комнате, где прокладывается кабель. Полностью избавиться от мусора не получится, но его наличие в разы уменьшается, а края остаются зачастую ровными и аккуратными.
