В проведении работ и выборе необходимых инструментов и материалов есть свои особенности. Их стоит учесть заранее, до того, как вы возьметесь все делать. Именно об этом и стоит поговорить, а также раскрыть некоторые нюансы. Ведь с такой работой вы сталкиваетесь не каждый день, если не работаете электриком, а значит можете что-то упустить.
Подготовка к установке
Перед началом работ по обустройству новой точки электропитания, вам необходимо все распланировать. Это касается покупки нового подрозетника (установочной коробки), хорошей розетки, также важно проверить, есть ли у вас необходимые инструменты.
Как определить место, где будет производиться установка розетки? Вы должны учитывать такие особенности:
- насколько часто вы будете пользоваться данной розеткой;
- какие приборы планируется подключать;
- будете ли вы делать ответвление кабеля от старой проводки или станете тянуть совершенно новую линию электроснабжения;
- соблюдаются ли правила электробезопасности.
Далеко не всегда допускается установка внутренней розетки в квартире или доме. Это касается выбора места, а также электрической нагрузки, которая может появиться при подключении различных приборов. Будет ли такая нагрузка находиться в пределах номинального значения.
Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.
Также важно правильно отнестись к выбору новой розетки, которую вы планируете установить. Мы вам рекомендуем покупать выключатели и розетки только хорошо зарекомендовавших себя фирм. Есть ряд известных западных брендов, которые изготавливают надежные электроустановочные изделия. Если говорить об отличных вариантах нашего российского производства, то можно выделить продукцию фирмы LK Studio.
В серии LK60 представлены розетки и выключатели прекрасного качества, которые способны работать долгое время даже на нагрузках, близких к номинальным. При этом к выбору материалов и комплектующих для изготовления своих изделий данная компания относится очень серьезно.
Инструменты
Какие требуется использовать инструменты для того, чтобы начать установку розетки с самого начала, т.е. с создания отверстия в стене и прокладке токоведущего провода к нему. У вас должны быть при себе:
- обычная линейка или монтажный метр;
- строительный уровень и маркер, можно обычный карандаш;
- дрель, а также специальная насадка на нее;
- перфоратор, с помощью него может потребоваться проделать канал для прокладки кабеля в бетонной или кирпичной стене;
- электролобзик или обычный лобзик, а также пила с небольшой высотой зубца, они позволят сделать каналы и подвести кабель к розетке в стене из гипсокартона;
- острый нож или кусачки, а также пассатижи;
- отвертка крестообразная;
- прибор для определения фазы или отвертка с индикатором.
Также стоит подробней остановиться на материалах, которые вы должны купить до того, как решите сделать установку.
Материалы
Какие следует взять материалы для того, чтобы с самого нуля сделать установку розетки? Тут важно приобрести заранее:
- провод той длины, которая вам необходима;
- пластиковую трубу для прокладки в ней кабеля в стене;
- пластиковый подрозетник;
- надежную, безопасную и качественную розетку.
Если вы будете оборудовать в едином модуле розетки и выключатели, то сразу приобретите их все. При покупке кабеля вам следует выбирать его соответствующего сечения, а также с соответствующим числом жил. Если у вас в квартире или доме двухфазная сеть, предполагающая наличие фазы и нуля, то провод должным быть двухфазным.
Для трехфазной сети, предполагающей фазу, ноль и контур заземления, следует покупать трехфазный кабель с выделенной желто-зеленым цветом жилой заземления. При этом розетки или выключатели также должны быть подобраны для трехфазной сети.
Техника безопасности
Отдельно следует остановиться на технике безопасности, если вы планируете установить розетки. Здесь важно соблюдение предосторожности при работе с электросетями, с электрическими или обычными инструментами, а также важно верно выбрать место установки нового гнезда для розетки. Не допускается размещение розеток, если они предполагаются в таких местах:
- ниже 30 см. от пола;
- близко к поверхности столешницы, меньше 15 см.;
- менее 30 см. от источника воды в кране;
- менее 30 см. вправо или влево от плиты или варочной поверхности;
- ниже 90 см. по высоте над варочной поверхностью или плитой;
- в пределах 40 см. от газопроводной трубы;
- ближе 10 см. от входного проема.
Вы должны понимать, что процесс подключения кабеля, а также установка самой розетки должны проводиться на полностью обесточенной линии. При этом обесточить сеть следует на вводном автомате, т.е. во всем доме или квартире сразу.
Если вы используете розетку с заземлением, а сама электросеть в вашем доме двухфазная, то самостоятельно оборудовать контур заземления категорически запрещается с подключением его к трубам отопления, водоснабжения, газа или канализации.
Правильно должен быть установлен контур заземления. На розетке есть специальные клеммы для этого провода.
Порядок монтажа
Давайте рассмотрим, в каком порядке производится установка розеток. Здесь можно выделить следующие основные пункты при проведении работ:
- расчет и определение расположения новой розетки;
- разметка места под отверстие и прокладку проводов в стене;
- проделывание канала и отверстия в стене;
- установка подрозетника и монтаж проводов;
- подключение самой розетки, начиная с контактной группы и заканчивая ее фиксацией в стене;
- проверка правильности установки.
На этих пунктах стоит остановиться немного подробней.
Определение точек выводов и прокладка проводов
При определении точки монтажа и выводов кабеля, вам следует учитывать расстояния, о которых мы упоминали выше. Вам следует придерживаться существующие требования по этим вопросам.
Расстояние от пола должно быть таким, чтобы вам было удобно в будущем пользоваться розеткой. Если новая точка электропитания не предназначена для частого использования, к примеру, при подключении холодильника, телевизора в гостиной или вытяжки на кухне, то ее можно разместить в неприметном месте.
Разметка и подготовка отверстий под коробки
При определении точки вам стоит сделать разметку на стене, где она будет размещаться, а также, как к ней будут подводиться провода. Отверстия можно делать при помощи специальной насадки на дрель. Но если у вас такой насадки нет, то допускается проделывание по окружности ряда отверстий сверлами и дрелью, а затем аккуратное выбивание нужного диаметра отверстия. Образовавшиеся неровности вы сможете впоследствии заделать раствором.
Выбор и установка подрозетников
Как установить розетку самому — в зависимости от материала стен
Бетонные стены монолитных и панельных домов различаются видами бетонов, способом армирования и технологией изготовления, поэтому врезка в эти конструкции подрозетников должна выполняться с учётом этих различий. Рассмотрим, как это делается.
Монтаж розетки в стену монолитного дома
В монолитных новостройках с квартирами так называемой свободной планировки электропроводку монтируют после возведения перегородок – по черновой поверхности бетонных оснований. Если последующее выравнивание стен выполняется оштукатуриванием или укладкой плитки, в штроблении стен под укладку кабелей нет необходимости – проводку скроет штукатурный слой. Но после выполнения выравнивания, чтобы монтажные и распределительные коробки располагались заподлицо, в стене необходимо выполнить посадочные гнёзда. Штробить несущие бетонные стены запрещено, поэтому нужно знать, как установить подрозетники правильно.
- дрелью с корончатым сверлом по камню (⌀ 68 мм);
- перфоратором со сверлом с победитовым наконечником;
- штроборезом или болгаркой с диском по камню.
Контур отверстия должен быть больше размеров коробки в плане на 1-1,5 см.
При выполнении надрезов в бетоне нельзя повреждать арматуру, поэтому наиболее подходящим инструментом для этой операции является сверло с победитовым наконечником – упёршись в сталь, оно прекратит заглубление, и отверстие можно будет сместить в сторону. Для контроля глубины прохода на сверло наматывают пару витков изоленты, отступив от его рабочего конца нужное расстояние. Выполнив дрелью сверление по намеченному контуру, бетон из него можно удалить зубилом с молотком или перфоратором в режиме долбёжки.
Другие виды инструмента «просигналят» о контакте с арматурой искрами, но с запозданием — надрез на металле будет уже присутствовать.
Посадочное гнездо освобождают от мусора, увлажняют и наносят на внутреннюю поверхность слой раствора гипса консистенции шпаклёвки. В подрозетнике по имеющейся внутри насечке продавливают нужный вход, и заводят в него кабель. Коробку вставляют в гнездо и утапливают заподлицо стене, после чего с помощью шпателя заполняют гипсом оставшиеся по бокам зазоры. Чтобы подрозетник не выдавило наружу, поверх него можно прибить к стене планку.
Через сутки планку снимают, очищают коробку изнутри и устанавливают розетку:
- снимают с диэлектрического основания розетки лицевую панель;
- зачищают концы проводов и крепят их в контактах основания;
- вставляют основание в подрозетник и поочерёдным вращением винтов крепят его по месту распорными лапками;
- устанавливают лицевую панель.
Монтаж розетки в стеновую панель
В панельных домах каналы для электропроводки и гнёзда подрозетников конструктивно предусмотрены лишь в перегородках, в несущих стенах их нет.
При необходимости установки дополнительных розеток на несущих стеновых панелях посадочные места для монтажных и распределительных коробок выполняются в них так же, как в монолитных стенах – тем же инструментом и с теми же мерами по сохранению целостности арматуры.
По внутренней поверхности наружных стеновых панелей выполнено заводское оштукатуривание. При устройстве дополнительной скрытой проводки нельзя под укладку кабеля штробить такие конструкции глубже заводского штукатурного слоя.
Не зависимо от материала стен, кабели электропроводки на стенах располагают ортогонально – по вертикали и горизонтали.
Монтаж внутренней розетки на кирпичную стену
Кирпич – тоже камень, но установить встраиваемую розетку на кирпичной стене даже проще, чем на бетонном основании – кирпичная кладка, за редким исключением, не армируется.
На заметку. Если стена выложена из облицовочного кирпича, то устанавливают накладную розетку, и питание к ней подводят линией открытой проводки.
По черновой кирпичной стене сначала монтируется линия подключения розетки и выполняется выравнивающее оштукатуривание. Затем в проектном месте корончатым сверлом выполняют посадочное гнездо на нужную глубину.
Если поверх кирпича оштукатуривание было выполнено ранее, то по готовности гнезда штукатурный слой штробят под укладку кабеля. При этом горизонтальные штробы выполняются по шву кирпичной кладки – это облегчит крепление провода, которое лучше выполнять гвоздевыми скобами.
Монтаж подрозетника в гнездо кирпичной стены выполняется так же, как и в бетонное основание — на гипс или пластичный цементный раствор (удобен плиточный клей).
Установка встраиваемой розетки на гипсокартон
Для монтажа на ГКЛ используются подрозетники особой конструкции – с четырьмя выступающими наружу подвижными лапками, оснащёнными винтами. Лапки при вращении винтов тянут коробку вовнутрь и прижимают её к наружной кромке монтажного отверстия.
Установку розетки начинают с отметки на ГКЛ центра её будущего расположения, после чего зубчатым корончатым сверлом ⌀68 мм выполняется отверстие.
Сверлить гипсокартон лучше «коронкой» с центрующим сверлом.
Чтобы подрозетник после установки не выступал над поверхностью, а располагался заподлицо стене, с наружной его кромки необходимо снять фаску. Готовая кромка дорабатываются грубой наждачкой и покрывается нитролаком (гипс гигроскопичен).
В подрозетнике выкрашивается один из входов для проводов, и в него вставляется выведенная из гипсокартона гофра с кабелем. Коробка вставляется в гнездо и вращением винтов прижимных лапок фиксируется по месту.
Концы проводов зачищаются и крепятся к контактам на основании розетки, после чего она монтируется в подрозетник. Установка лицевой панели – завершающий штрих.
Заключение
Установка розетки – операция, не требующая профессионального мастерства. При наличии необходимых инструментов и соблюдении последовательности выполнения составляющих операций установить розетку под силу любому домашнему мастеру-любителю. Но обязательным условием самостоятельного монтажа розетки также является соблюдение техники безопасности и основных правил выполнения электромонтажных работ.
Рассчитайте стоимость работ по установке розеток!
Составьте перечень работ и получите расчет стоимости за 10 минут! Cкидка на все услуги до 40% ! Рассчитать>>
Источник: votetoremont.ru
Установка электрических розеток и выключателей на даче своими руками
Подключение и установка розеток своими руками обычно пугают владельцев частных домов и дач, как и другие работы связанные с электричеством. Мы расскажем в какой последовательности проводить монтаж коробки под розетку и как её подсоединить, соблюдая правила собственной безопасности.
Рано или поздно наступает момент, когда существующие розетки уже не отвечают потребностям владельцев, их приходится менять или устанавливать новые. Данная статья описывает наиболее распространенные варианты установки этих устройств для различных целей и на различные поверхности.
Правила безопасности и соединения проводников, выбор сечения кабеля
Существующие строительные нормы не ограничивают критичную высоту установки розеток и их монтируют согласно текущей потребности или желаниям владельцев. Разумеется, что установка розетки на уровне пола не только непрактична, но и небезопасна, поскольку в нее может попасть вода или набиться пыль.

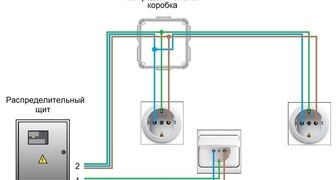

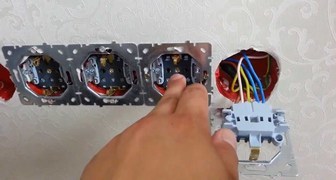

Идеально, когда каждая розетка подключена к своей распределительной коробке. Но допускается также питание новой розетки от соседней. При этом подключение производится на контактах предыдущей розетки, а не путем скручивания проводников.

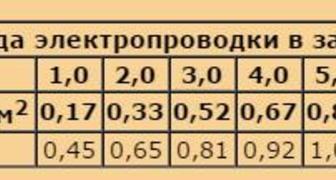

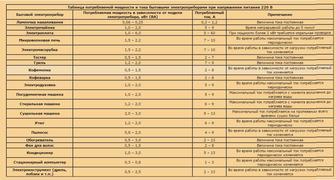

Так как современные бытовые приборы имеют большую мощность — толщина провода новой проводки должна соответствовать максимальной нагрузке на данную точку электропотребления. Если к розетке планируется подключение нескольких потребителей, то провод выбирается по сумме их мощностей.
Новую проводку обычно тянут медным проводом.
Но, если старая проводка — алюминиевая и нет возможности установить клеммное соединение, то придется воспользоваться алюминиевыми проводами.
Из-за электрохимической коррозии металла скручивать медные и алюминиевые провода категорически запрещено. И тем более нельзя такие соединения наглухо замуровывать в стену. Допускается замуровывание спаянных медных проводов при условии надежной изоляции места соединения.
Монтаж розеток в бетонную стену
Поскольку бетон тяжело поддается штробированию, желательно постараться решить все проблемы на месте старой розетки. Если перенос розетки неизбежен, то работа начинается с разметки нового места установки и траектории новой проводки.
Идеально ровные штробы вырезаются при помощи болгарки. Но этот инструмент создает необычайно много пыли, поэтому его применяют только в незаселенных помещениях. В быту для этих целей используют дрель-перфоратор, но лучшим решением является штроборез с подключенным строительным пылесосом.
По траектории будущей проводки вначале густо просверливаются отверстия, а затем, уже долотом, выдалбливаются перемычки. Аккуратность канавки, конечно, не идет ни в какое сравнение с вырезанием штроборезом, но запыленность помещения по сравнению с штроборезом — на несколько порядков меньше.

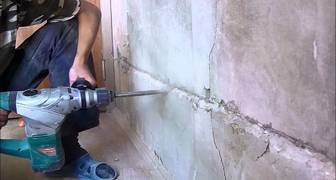

Штробление стен перфоратором под установку розетки видео

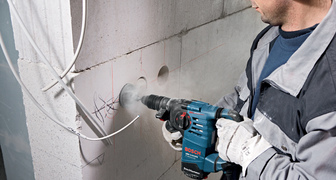

Отверстие под розетку высверливается электродрелью при помощи специальной насадки — «коронки». Глубина отверстия должна соответствовать высоте подрозеточной коробки. Идеально, если диаметр коробки и диаметр насадки равны. В ином случае полученное отверстие нужно вначале наполнить разведенным водой строительным гипсом (не шпаклевки — она непрочная!) или даже цементным раствором, а саму коробку вдавить в него так, чтобы вокруг нее не оставалось никаких пустот.
Обращаем внимание, что насадка должна быть именно для бетона и иметь на режущей поверхности твердосплавные резцы.

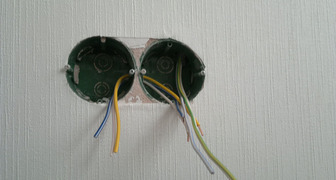

Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора.
Особенности установки розетки в кирпичную стену
Кирпичная кладка имеет свои особенности. Часто в старых домах толщина штукатурки позволяет укладывать проводку прямо в ней. Но штробить штукатурку нужно очень осторожно, поскольку от вибрации она может отслоиться от кирпичного основания. Поэтому процедура выполняется болгаркой с пылеулавливающей насадкой.

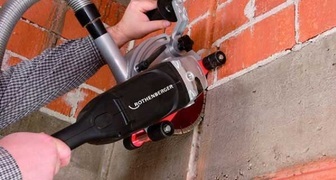

Если в частном доме стена кирпичной кладки, то от ударов перфоратора от кирпича будут откалываться слишком большие куски. Поэтому для штробления можно использовать только болгарку или штроборез.
Для сверления места под коробку используется такая же коронка, что и для бетона. В крайнем случае, если кирпич не очень плотный — можно просверлить по контуру коробки множество отверстий и потом аккуратно выдолбить среднюю часть. Глубина отверстия для установки розетки должна выбираться так, чтобы как минимум 2/3 высоты коробки располагалось в толще стены, а не в штукатурке. Правила установки коробки — такие же, как и для бетонной стены.
Как монтировать розетку в гипсокартонной перегородке
Особенность строения гипсокартонных перегородок требует особого подхода. В этом случае проводка укладывается еще на этапе возведения перегородки — до зашивания каркаса гипсокартонными листами. В процессе монтажа гипсокартона, в месте установки специальной фрезой выбирается отверстие для подрозеточной коробки, и в нее сразу пропускаются концы проводки. Если сверлить рядом два отверстия — получатся двойные розетки.
Для гипсокартона используются специальные, более толстостенные и более жесткие коробки, которые имеют специальные зажимные лапки, фиксирующие коробку на гипсовой панели. Та же технология используется для размещения розетки на любой панельной поверхности, включая пластиковую вагонку, фанеру и ДСП.
Проводка протягивается под панелями в толще перегородки. В местах пересечения металлических профилей каркаса провод пропускается через монтажную гофру или подходящую трубку.
Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Это устранит нагрев проводников при максимальном токе в розетке.
Накладные розетки и особенности их монтажа
Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции. Накладная розетка устанавливается на любую прочную ровную основу. Накладные розетки — единственно возможный вариант для создания точки подключения встроенной техники.
Как правило, в этих случаях проводка тоже не утапливается в стены, а тянется по электромонтажным коробам (кабель-каналам) или укладывается под плинтус. Накладные розетки очень удобны в установке, ремонте и замене. Единственный их недостаток, это то, что они сильно выступают и их легко можно сбить неаккуратными действиями.

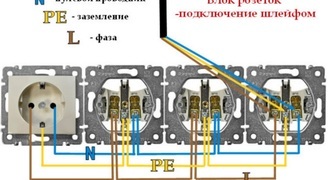

Правила и схемы подключения проводов

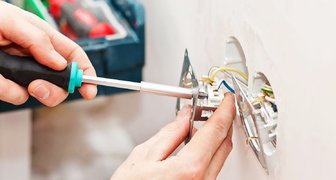

Обращаем внимание, что все работы по подключению проводки выполняются в обесточенном состоянии! Предварительно следует наметить фазовый и нулевой проводник в каждой коробке.
Поскольку действующие нормы не регламентируют взаимное расположение нулевого и фазового проводников, то можно подключать их в любом порядке. Однако, если используется коробка для установки нескольких розеток, то фазу следует подключать к одинаковой стороне каждой из них, а нулевой провод — к другой. Розетка двойная в одном корпусе имеет только одну общую пару контактов.
Обычно принято все розетки помещения разводить единообразно. Но и разное подключение ошибкой не считается.
Обращаем особое внимание на надежность присоединения проводников к контактам и неподвижность установленных розеток. Если недотянуть контакт или плохо закрепить розетку — со временем появляется искрение, и провода отгорают. А это уже чревато пожаром!
После подключения всех розеток проверяется отсутствие короткого замыкания между проводниками проводки, и только после этого к ней присоединяется фаза.
Итог
Несмотря на кажущуюся сложность, перенос или установка новой розетки вполне под силу любому из нас. Важно правильно подобрать сечение кабеля и соблюдать правила безопасности и осторожность при подключении, чтобы избежать замыкания.
