Как уложить греющий кабель под ламинат на деревянный пол

Теплый пол под ламинат на деревянный пол: виды и особенности

В современном строительстве большую популярность снискало напольное ламинированное покрытие. Ламинат имеет вид дерева, но в несколько раз дешевле него. Кроме того, благодаря достаточной теплопроводности, он идеально подходит для создания обогревательной системы «теплый пол». Исходящее из пола тепло создает комфорт в доме даже в самую холодную погоду.

Какой бывает теплый пол под ламинат на деревянный пол и подходит он или нет? Эти вопросы задает себе каждый, кто решил устроить у себя дома эту систему.

Теплый пол можно устроить в любом помещении

Что такое теплый пол под ламинат на деревянный пол или на бетонное основание

Сегодня известно 3 типа теплого пола. Все они основаны на совершенно различных принципах:

Как выложить углеродный тёплый пол под ламинат

1. Водяная система.
2. Электрический кабельный.
3. Инфракрасный электрический.

Пленочный инфракрасный теплый пол прекрасно сочетается с ламинатом

Главной особенностью этой системы является то, что источники тепла находятся под поверхностью покрытия пола. Выделяемое ими тепло согревает покрытие, которое передает энергию в окружающий воздух. Для каждого вида справедливо любое из следующих утверждений:

• тепло распределяется равномерно;
• система очень эффективна;
• отсутствие нагревательных элементов на видных местах;
• пыль не циркулирует по помещению, как в случае с радиаторным типом отопления.

Мат электрического теплого пола — компактный и легкий, но он способен эффективно обогреть просторные жилые помещения

Любой из них может быть смонтирован на бетонное основание или на деревянный пол. Теплый пол под ламинат каждого из перечисленных видов обладает своими достоинствами и недостатками.

Трубы водяного теплого пола, перед укладкой верхнего покрытия, заливаются бетонной стяжкой

Полезный совет! Чтобы водяной пол функционировал более эффективно, нужно создать не один контур, а 6 или даже 8. Это позволит более равномерно распределить тепло. Трубки будут короче, поэтому тепловые потери снизятся.

Теплый пол: плюсы и минусы (видео)

Устройство водяного теплого пола на деревянный пол абсолютно безопасно

Источником тепла при таком устройстве является нагретая вода, циркулирующая по трубкам, которые расположены непосредственно под ламинатом. Современная промышленность выпускает трубную продукцию для этих целей, изготовленную из новейших материалов с применением инновационных технологий. Благодаря этому полиэтиленовые и металлопластиковые трубы обеспечивают полную безопасность эксплуатации системы. Любые протечки воды исключены.

Начальный этап обустройства водяного теплого пола — укладка трубы из сшитого полиэтилена на теплоизоляционную подложку

Для укладки водяного теплого пола необходимо по периметру комнаты уложить демпферную ленту. Потом поверх чернового основания устроить гидро- и теплоизоляцию, разложить арматурную сетку. Затем трубы укладываются параллельным либо спиральным способом. В первом случае рисунок похож на змейку, а во втором на спираль. Концы трубы замыкаются на отопительный контур, так, чтобы вода свободно циркулировала внутри.

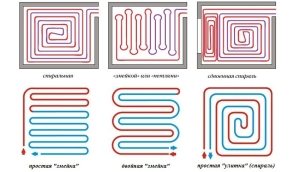

Варианты укладки труб водяного теплого пола

Следующий этап – это заливка всей конструкции песчано-цементной смесью. Получившаяся стяжка выравнивается под укладку ламината. В процессе циркуляции теплоносителя по трубам, цемент будет прогреваться, равномерно передавая тепло ламинату.

Данный тип теплого пола имеет ряд преимуществ:

• безопасная эксплуатация;
• надежное функционирование;
• не нужно электроснабжение, если циркуляция теплоносителя происходит естественным образом.

Комбинирование различных вариантов обустройства «пирога» водяного теплого пола внутри одного жилого пространства

Недостатков он тоже не лишен:

• сложный монтаж;
• уменьшается высота потолков из-за устройства бетонной стяжки;
• при повреждении трубы, достаточно сложно будет отремонтировать систему.

Такая система абсолютно безопасна и для монтажа на деревянном полу. Теплый пол под ламинат, устроенный этим способом прослужит длительное время.

Водяной тёплый пол своими руками (видео)

Устройство электрического типа теплого пола

Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательным элементом является специальный саморегулирующий электрический кабель. Он способен автоматически менять сопротивление на тех участках, где зафиксирован перегрев. Это необходимо во избежание перегорания. Кабель выпускается одножильным и двужильным.

Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу

Перед началом монтажа, поверхность выравнивают и делают тонкую песчано-цементную стяжку до 0,3 см. толщиной. Если необходимо, под нее устраивают теплоизоляцию. Высыхание произойдет через 3 дня. Только после этого можно крепить монтажную ленту. Затем необходимо закрепить терморегулятор в удобном месте и уложить кабель согласно инструкции, имеющейся на упаковке.

По завершении укладки, вновь делается стяжка от 3 до 10 см. толщиной. Полного высыхания она достигнет только через месяц. Только тогда можно уложить напольное покрытие. Для этого очень хорошо подойдет, производимый в Германии водостойкий ламинат 33 класса 12 мм толщиной.

Поверх электрических матов необходимо сделать бетонную стяжку толщиной от 3 до 10 см

• надежность при эксплуатации;
• долгий, более 20 лет срок службы;
• простой монтаж и обслуживание;
• электронный контроль оптимальной температуры.

Из недостатков необходимо указать следующие:

• наличие хоть и слабого, но электромагнитного излучения;
• высокая стоимость электроэнергии.

Этапы обустройства электрического теплого пола

Произведенный в Германии, водостойкий ламинат 33 класса 12 мм прекрасно сочетается с электрическим типом теплого пола.

Полезный совет! Для устройства теплого пола у себя дома лучше покупать двужильный кабель. Его гораздо легче укладывать.

Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, при котором обеспечивается достаточный нагрев при оптимальном использовании электроэнергии.

Электрические теплые полы своими руками (видео)

Инфракрасный пленочный теплый пол

Это самая инновационная система теплого пола. Представляет собой пленку, которая в результате воздействия электрического тока, способна излучать инфракрасный диапазон электромагнитных волн. Данный диапазон спектра невидим человеческому глазу, но ощущается кожей, как тепло. Половина солнечной энергии – это инфракрасные лучи. Отсутствие накаливающихся элементов – главная особенность этого материала.

Инфракрасный пленочный теплый пол — современная система эффективного отопления в доме

В монтаже такая система является самой удобной. Достаточно на выравненное основание уложить теплоотражающее покрытие, а уже на него инфракрасную пленку. Финишное покрытие, которым может быть, произведенный в Германии водостойкий ламинат 33 класса 12 мм толщиной, укладывается непосредственно на саму пленку. Нет необходимости устраивать стяжку, что является длительным и трудоемким процессом.

Полезный совет! Под ламинат лучше класть подложку не из вспененного полиэтилена, как это чаще всего делается в обычных условиях, а туплекс или изоплат. Эти материалы обладают водонепроницаемыми свойствами.

Схема обустройства «пирога» инфракрасного теплого пола

• очень надежная и долговечная система;
• монтаж такой системы самый легкий из всех видов теплого пола;
• отсутствие накаливающихся элементов снижает потребление электроэнергии очень значительно.

• слишком высокая цена;
• боязнь влаги;
• риск повреждения при монтаже.

Укладка ламината на пленочный инфракрасный теплый пол

Особенностью эксплуатации такого пола является крайняя осторожность. Он боится грубого механического воздействия. Поэтому не стоит ставить на такую поверхность тяжелую мебель. Это может повредить пленку и вывести ее из строя. Лучше использовать такую систему в открытых помещениях.

Каждый хозяин самостоятельно выбирает тип теплого пола для устройства у себя дома. Решение принимается в зависимости от предпочтений и наличия финансовых возможностей.

Монтаж инфракрасного теплого пола под ламинат (видео)

Монтаж теплого пола под ламинат на деревянный пол

Электрический теплый пол

По сей день сохраняют популярность легкие конструкции на базе деревянного пола. В голом виде их никто не оставляет и сверху покрывают каким-нибудь декоративным материалом. Особую популярность имеет ламинат, который отличается своей устойчивостью к механическим повреждениям, а также к контакту с влагой. Ламинат не ограничивает клиента в рамках нескольких цветовых гамм.

Стоит отметить, весомый плюс ламината – это его необъятный оригинальный дизайн. Но главное достоинство данного материала – хорошая проводимость тепла. Профессионалы настоятельно рекомендуют обратить свое внимание водяных, либо инфракрасных пленочных теплых конструкциях. Теплые полы – это создание комфортной и благоприятной температуры в вашем доме, но монтаж их на деревянный пол имеет множество тонкостей. Об этом и будет наша статья.

Виды теплого пола

Текущий рынок предложений предоставляет своим клиентам на выбор три действующих типа теплых полов:

• Водяной;
• Инфракрасный (пленочный);
• Электрический (кабельный).

Рассмотрим каждый из типов подробнее:

Водяной теплый пол производит, обогрев за счет нагретой воды. Трубы, по которым протекает источник тепла, изготавливают из двух материалов: металлопластик и полиэтилен. Проблемы, с которыми может столкнуться покупатель при монтаже водяного пола состоят в следующем:

• уровень пола поднимается min на 85 мм;
• устанавливать трубы необходимо там, где будут камень, плитка.

Но нельзя забывать о рядке достоинств:

• равномерное распределение тепла в помещении;
• отсутствие сквозняков, пыли в комнате.

Инфракрасный (пленочный) пол пользуется спросом среди клиентов. Обогрев помещения совершается вследствие инфракрасного излучения. Понадобится всего несколько часов, чтобы установить данный тип обогрева пола. Кроме того, монтаж можно произвести самостоятельно.

Профессиональное достижение плёночного покрытия в том, что его не нужно компоновать в стяжку. Кроме того, инфракрасный пол можно самостоятельно и весьма просто перенести в другое помещение.

Последняя разновидность теплого пола – электрический кабель. Имеется в наличии на рынке предложений два вида электрического покрытия полов:

• саморегулирующийся (более экономный);
• с беспрерывным сопротивлением.

Установка идентичная с водяным – в стяжку. Сам процесс монтировки пола занимает около 30 дней. Специалисты рекомендует стелить плёночный пол под камень или плитку, которые считаются эффективными проводниками тепла. Стоит заметить, что главный недостаток данного варианта – высокое потребление электричества. Но бесшумность работы, равномерное распределение тепла – это плюсы, которые нельзя не отметить.

Детали обогрева полов с деревянной основой

Многие клиенты мечтают установить теплый пол на деревянной основе, возможно ли это? Конечно, да! Нужно только уйти от стандартного способа и учесть всю специфику деревянного покрытия. Технологии дошли до того, что на данный момент деревянную основу укладывают исключительно двумя вариантами – водяным и эклектическим.

Для последующей работы стоит провести грань в определении понятия «деревянных полов». Если речь идет о прожитых досках, то данное основание рекомендует удалить и установить систему обогрева с применением традиционной бетонной стяжки. Главная причина для такой манипуляции состоит в следующем: настил будет ровным, без явных бугров, которые были порождены чрезмерной «экономией».

Если клиент не хочет уменьшать высоту потолков, то наиболее верной решение – это установка сухого пола с деревянной основой. Но нельзя забывать о нюансах, с которыми повстречаются клиенты:

Для монтажа сухоного теплого пола необходимы решетчатые секции из ДСП или ОСБ, в которых предусмотрены прорези под укладку труб. Их ширина варьируется от 14 до 28 сантиметров. Сами пластины скрепляются фиксаторами, которые и формируют решетчатый настил.

Существует ещё один вариант установки водяных труб на деревянное основание — реечная система. Для этого монтируют рейки из ДСП, фанеры, а между ними формируются контуры труб. Данная система способствует экономии, так как не нужно покупать готовые модули.

Установка водяного обогрева на деревянный пол

Проделовать все нужно в следующей последовательности:

• Нужно продумать раскладку (как правило, применяют укладку реечным способом), выполнить расчет труб для пола;
• Вырезаем полосы для формирования раскладки. Ширина полос – 2-3 сантиметров;
• Уложить один слой гидрои парозоляции;
• Установить демпферную ленту по периметру стен, которая обеспечивает зазор при расширении материалов при нагревании;
• Разложить раскладку труб на полу;
• Установить рейки таким образом, чтобы была сформирована паз под трубопровод;
• Для равномерного нагрева пола необходимо установить теплопроводящие пластины;
• Установить трубы водяного контура;
• Проверить работоспособность системы.

На заметку: рекомендуем проводить наблюдение за трубами в течение нескольких дней, создавая при этом максимальное давление.

Последний шаг – это закрыть конструкцию гидроизоляцией, чтобы снизить шумовые эффекты при работе труб.

До обшивки пол должен проработать несколько дней, а далее остыть до 17 градусов.

Установка в деревянном доме инфракрасного пола

Установка инфракрасного теплого пола под ламинат состоит из следующих этапов:

• Монтаж инфракрасного пола начинается с утеплителя, который требуется разместить на обговоренную поверхность отражающей стороной вверх. Полосы фиксируются скотчем для возлежания движения в период укладки ламината;
• На термопленку крепятся клеммы, которые фиксируются там, где выходит медный проводник (со стороны среза)
• Впоследствии следует установить терморегулятор. Традиционно его помещают около электропроводки, где есть рациональное место.
• Далее необходимо последовательно выполнять пошаговые рекомендации специалистов, а именно – подключать полосы термопленки;
• После надо объединить термопленку с проводом, а место подключения нужно отделить каучуковой изоляцией;
• Далее следует к терморегулятору подсоединить датчик температуры пола;
• Следующий шаг – это подключение терморегулятора и тестирование системы;
• Монтировать покрытие в виде ламината.

Монтаж электрического пола

• Следует подготовить требующиеся инструменты и материалы;
• Прочистить основание и подготовить к монтажу теплоотражающего материала;
• Уложить теплоотражающий материал;
• Подготовить в полу место для внедрения датчика температуры пола;
• Равномерно распределить полосы на всей площади пола и совместить полосы друг с другом;
• Зафиксировать получившуюся конструкцию с помощью скотча и установить терморегулятор;
• Проверить точность подключения карбонового мата и подключить систему теплого пола.
• Далее можно стелить ламинат

Особенности укладки ламината

Необходимо знание и соблюдение всех правил, чтобы установить ламинат на деревянный пол в своей квартире самостоятельно, а материал гарантировано долго прослужил.

Для начала рассмотрим преимущества и недостатки ламината:

• Износостойкость материала;
• Устойчивость к нагрузкам;
• Демократичные цены;
• Быстрая укладка материала;
• Простой уход.

• Недостаточная выносливость при контакте с водой;
• Наличие цокающего звука при ходьбе.

Перейдем к особенностям:

• Перед укладкой ламината необходимо определиться с классом материала. Если помещение с деревянным теплым полом, в котором будет установлен ламинат считается хозяйственным, то подойдет класс 31 или 32, для офисных помещений – 33 и 34. Первая цифра класса обозначает тип помещения: 2- бытовое, 3 – коммерческое. Вторая цифра демонстрирует износостойкость ламината. Оптимальный выбор – это 33 класс от качественного производителя.
• Пол при укладке ламината должен быть очень ровным. Стяжки могут казаться ровными, но укладка может прогибаться, если были незаполненные ямки.
• Приобретать ламинат необходимо только после выполнения всех черновых работа. Это связано с тем, что ламинат подвержен воздействию влаги, что приводит к деформации материала.
• Нельзя забывать о наличии деформационного шва при укладке ламината (10 миллиметров).
• Обращать внимание на рисунок ламината;
• Ламинат кладут плавающим способом (отсутствуют крепления). Между основанием и покрытием обаятельно будет присутствовать зазор, который и является причиной усиления звуков при ударе по полу.
• Советуем уделить внимание свету, укладывая ламинат. Планки нужно располагать торцом к источнику света.
• Не рекомендуется укладывать ламинат в помещениях, где отмечена повышенная влага.
• Многие отделочники совершают ошибку при укладе ламината: начинают прикручивать материал, что запрещено делать.

Заключение и видео по теме

Существует несколько вариантов для установки системы теплых полов в помещении на деревянный пол, но стоит учитывать особенности ламината, для которого весьма оптимальными вариантами считаются: водяной и инфракрасный (пленочный). Данные систем позволяет без лишнего труда нагревать не только пол, но и воздух в помещении, в котором установлена система нагревания.

Напомним, что с помощью терморегулятора, который будет установлен, вы будете иметь возможность подогревать ваш пол. Стоит помнить, что уровень температуры не должен превышать 27 градусов. Высокая температура негативно сказывается на строение, которое может выйти из строя. Срок использования современных систем обогрева пола высок, поэтому смело вносите в свой дом уют.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Теплый пол под ламинат на деревянный пол: делаем самостоятельно с пошаговой схемой инфракрасный теплый пол под ламинат

Планируя установку теплого пола, не забывайте, что под тяжелыми предметами мебели ни электрокабели, ни водяные трубы прокладывать нельзя. Также не стоит устанавливать теплый пол в непосредственной близости с дровяным, газовым камином, плитой и другими нагревательными устройствами.

Для помещений различного назначения можно программировать разные температурные режимы, например, в ванной и жилых комнатах будет комфортно при 22-24°С, а в кухне и коридоре достаточно и 20°С

После завершения ремонта, следует оставить систему обогрева включенной, и на протяжении 3-5 дней поддерживать одинаковый температурный режим

Эта мера предосторожности позволит равномерно и тщательно прогреть весь напольный «пирог» и обеспечить надежную работу системы.
В начале отопительного сезона нужно правильно подготовить систему обогрева полов к работе. Для этого следует каждый день повышать градус нагрева на 5-7 единиц, пока температура не достигнет требуемого показателя

Такой подход позволит избежать резкого скачка температур, который может повредить ламинат и другие материалы. Аналогичным образом обогрев отключается на теплый период.
Не забывайте, что пленочный инфракрасный пол плохо переносит влагу. Поэтому его не рекомендуется устанавливать в помещениях с уровнем влажности выше 70%, а после влажной уборки протирать ламинат насухо.
Оптимальным для теплых полов считается температурный режим в пределах 20-30 градусов.

И последнее – не закрывайте ламинат с работающим подогревом коврами или другими предметами обстановки, которые препятствуют эффективному распределению тепла.

Ответ эксперта

Добрый день, Владимир.

Не хочется Вас расстраивать, но использование греющего кабеля для обустройства теплого пола под ламинат по деревянному основанию является не самой лучшей идеей. Дело в том, что подобные обогревающие системы должны устанавливаться в стяжку – только так можно добиться равномерности нагрева и обеспечить пожарную и электрическую безопасность конструкции. Кроме того, выравнивание цементно-песчаной смесью позволит создать ровное основание для укладки ламината.

Возможно, Вы планировали уложить поверх кабеля подложку, рассчитывая, что она может сгладить те самые 3 мм его толщины? Увы, в этом случае дощечки ламината не смогут лежать на основании всей плоскостью, поэтому во время эксплуатации пол будет «играть». Как следствие, начнут разрушаться замки отдельных панелей и появятся трещины – покрытие быстро придет в негодность.

С другой стороны, планируя использовать деревянное основание в качестве чернового пола, Вы упускаете возможность обустроить стяжку. Конечно, можно было бы на свой страх и риск уложить качественную гидроизоляцию и положить поверх кабельного контура тонкий слой цементно-песчаного раствора, однако специалисты этого делать не рекомендуют. Во-первых, в таком случае древесина не будет проветриваться, а во-вторых, срок службы чернового пола сократится из-за большого перепад температур по обе стороны дощатого настила.

В Вашем случае есть несколько способов решения проблемы. Если Вы все так же планируете использовать кабельный нагреватель, то можете:

• рискнуть и уложить кабель в тонкий слой бетона поверх досок (разумеется, обеспечив качественную гидроизоляцию);
• демонтировать деревянное основание и построить теплый пол «с нуля». Для этого на бетонное или грунтовое основание укладывают слой гидроизоляции и утеплитель из пенополистирольных плит. Нагреватели можно прикрепить к строительной сетке, предварительно уложенной на теплоизоляцию – кроме всего прочего, она послужит еще и для армирования конструкции. Все, что остается – сделать стяжку и можно приступать к монтажу ламината.

Как видите, оба этих способа являются довольно трудоемкими и не лишены недостатков. По этой причине рекомендуем Вам отказаться от использования греющего кабеля в пользу инфракрасного пленочного нагревателя. В этом случае проблемы отпадут сами по себе. Все, что Вам надо будет сделать – это смонтировать ИК-пленку поверх подложки. После этого прямо на нагреватели можно будет укладывать ламинат.

Особенности ламината в сочетании с теплым полом

Как правильно обогревать деревянные полы

Существует несколько нюансов, связанных с эксплуатацией подогреваемых деревянных полов.

Прежде всего, нужно понять, что к таковым не будут относиться старые советские полы из досок, стоящие на лагах, которые, в свою очередь, лежат поверх бетона. Тут и говорить не о чем – нужно демонтировать старый пол и залить сверху новую стяжку. Да, вам понадобится на это время и дополнительные вливания денежных средств, но вы получите хорошее ровное покрытие, которое не будет скрипеть, а прогрев пола станет более эффективным.

Сухой теплый пол на деревянном основании

• Если само перекрытие сделано из дерева, то перегружать его не стоит. В этом случае рекомендуется установка «сухого теплого пола». Речь идет о модульных и реечных системах, при помощи которых на полу формируются углубленные каналы для прокладки труб. Кстати, внутри такого основания может находиться и электрический греющий кабель.
• Такие системы делаются из разных материалов. Предназначаются они для укладки на лаги или жесткое ровное основание. Внутри нарезаны борозды, либо же они формируются самим материалом. Размеры и форма модулей подбираются согласно задуманному рисунку.

Таблица. Разные варианты оснований под водяной пол на деревянное перекрытие.
