Розетки на кухне — где расположить и как правильно подключить

Кухня – место, где сосредоточена основная бытовая техника, потребляющая много электричества. Грамотное подключение к сети исключает опасность возгорания, обеспечивает долгий срок службы электроприборов. Розетки на кухне устанавливаются согласно требованиям, прописанными в Своде правил по установке и монтажу электроустановок СП 31-110 2003.

Какие типы розеток используются на кухне

Удобство эксплуатации, функциональность, безопасность работы кухонного оборудования обеспечивается разнообразием моделей электророзеток. Они имеют разную степень защиты от влаги, выпускаются в пластиковых, карболитовых, керамических, каучуковых корпусах. По конструкции различают три вида.

Накладные

Для накладных розеток не нужно штробить кухонную стену для заглубления подрозетника, при необходимости они легко устанавливаются и демонтируются. Применяются при установке кабельной системы открытым способом. Их удобно использовать, когда на отремонтированной кухне появляется новая техника, требующая оборудования дополнительной электроточки.

Где располагать розетки на кухне Ошибки при расположении розеток

Накладные используют для открытых кабельных сетей

Скрытые

Встраиваемая, или скрытая розетка на кухне — один из лучших вариантов для мелкой бытовой техники. Она не мешает на рабочем столе, не портит интерьер. Для монтажа можно выбрать любое удобное место, например, размещают в столешнице кухонного гарнитура или под ней, а также в стене шкафа — это выдвижной вариант.

Поворотные удобно крепить на столешнице

Скрытые розетки на кухне обладает несколькими достоинствами:

• безопасны, так как защищены от попадания влаги;
• экономят полезную площадь;
• имеют специальные разъемы для подключения телевизора, смартфона или планшета;
• их легко смонтировать самостоятельно.

Конструктивно скрытые электроточки бывают выдвижными, горизонтальными, вертикальными, двойными, одинарными.

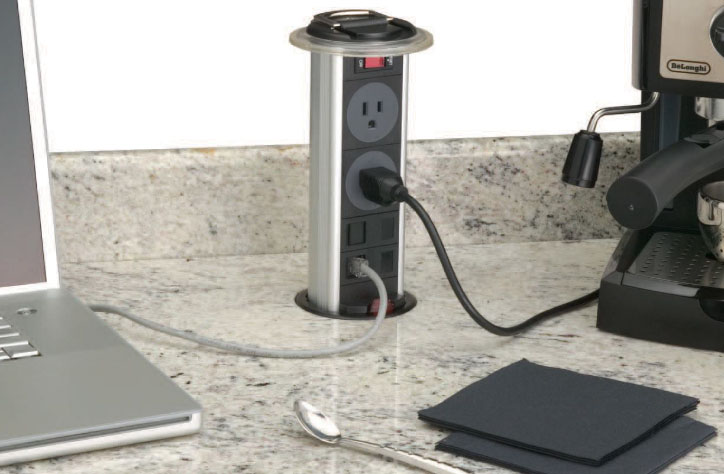

Вертикальный блок выдвигается нажатием на крышку

Недостатки встраиваемых розеток на кухне – постепенное расшатывание блока при постоянном использовании, неудобство подключения боковой вилки, что может привести к перегибанию сетевого шнура. Они устанавливаются на поверхностные и скрытые кабельные сети.

Угловые модели

Угловая розетка на кухне удачно вписывается в незанятое пространство на стыке стены с навесным шкафом кухонного гарнитура или поверхностью стола. Бывают одиночными или имеют несколько розеточных групп. Способ установки аналогичен накладным моделям. Элегантный дизайн подойдет в любой стиль кухонного интерьера.

Угловые экономят рабочее пространство

• высокая стоимость;
• не все модели годятся для установки в кухнях домов старой постройки;
• неудобство одновременного использования больше двух гнезд вилки с боковым проводом мешают друг другу, а шнур заламывается;
• невозможность подключения осветительных приборов.

К достоинствам относят надежную защиту от влаги, дополнительный функционал, соответствие одновременно российским и европейским стандартам.

Дополнительные встроенные опции

Современные модели розеток на кухне снабжены дополнительными функциями. Подсветка позволяет легко сориентироваться в темной кухне. Чтобы обезопасить маленьких детей, производители устанавливают внутри устройства шторки, заслоняющие входные отверстия для штепселя. Крышкой, защищающей контакты от воды, и устройством защитного отключения электроприборов оснащены мощные розетки для мокрых помещений.

Электророзетка с УЗО ставится для бойлера стиральной и посудомоечной машины

С помощью таймера программируется время работы прибора с последующим автоматическим отключением. Выключатель удобен тем, что не нужно выдергивать вилку, техника обесточивается нажатием кнопки.

Встроенный ваттметр в розетку дает возможность контролировать, сколько электроэнергии потребляет подключенный бытовой прибор. Индикатор оборудован подсветкой, меняющей цвет в зависимости от объема потребляемого электричества. Опция дает возможность более рационально использовать технику и экономить деньги. Электророзетка с USB-разъемом удобна, когда надо одновременно включить прибор и подзарядить гаджет.

Таймер позволяет программировать время работы прибора

Какую использовать розетку для техники на кухне

Для маломощной кухонной бытовой техники до 3,5 кВт используют простую однофазную розетку на 16 ампер. Установку производят над столешницей в рабочей зоне кухни для подключения – чайника, миксера, кофеварки, а также холодильника, микроволновки. Для кухонной плиты используют силовые трехфазные розетки, рассчитанные на силу тока в 32 А и напряжение 380 В.

Силовые предназначены для мощных бытовых приборов

Какие мощности у электроприборов на кухне

Знание мощности кухонной бытовой техники позволяет рассчитать количество розеток.

Таблица: мощности бытовых приборов на кухне

Расчет количества розеток на кухне

Технические аспекты расположения электроприборов, способа их подключения, конкретные места расстановки просчитываются в ходе разработки проекта системы электроснабжения кухни.

Рекомендуемая высота размещения

При составлении проекта кухни учитывается высота розеток от пола или поверхности стола, расстояние до встроенной бытовой техники, удаленность от мойки. Можно предусмотреть дополнительные точки электропитания на плинтусе в свободном доступе для пылесоса или паровой швабры.

На заметку! Принятый подход к расчету количества розеточных групп на кухне – по одной для каждой единицы крупной бытовой техники, по два двойных или тройных блока с каждого края столешницы для дополнительных приборов или гаджетов, одна розетка возле обеденной группы на уровне стола.

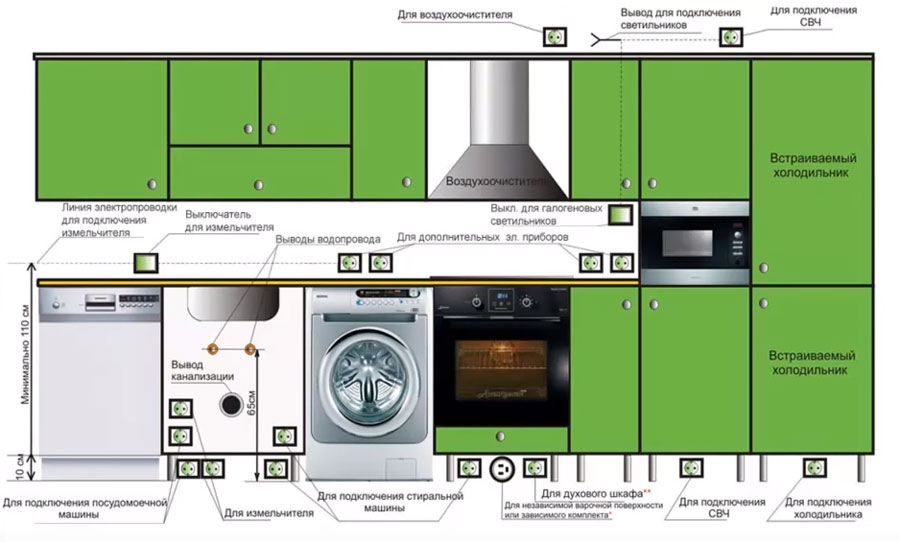

Расстояния и схема расположения розеток на кухне

При составлении схемы расположения электроточек стоит предварительно определиться, где будет установлена бытовая техника. Исходя из эргономики, а также стандартов изготовления кухонной мебели, сложилась трехуровневая схема размещения розеток на кухне. Каждый уровень соответствует определенному виду кухонной техники:

• Первый (нижний). Соответствует расположению розеток на высоте в 100-150 мм от пола, к нему подключаются крупногабаритная и встраиваемая техника, которую не планируется часто отключать. Ниже устанавливать не рекомендуется, там обычно идет прокладка труб отопления, канализации и водопровода. Такие подключения лучше делать блоками по 2-3 места на один вывод с кабелем сечением 4-6 мм, а можно сделать силовую розетку на два вывода для мощных потребителей. Модели лучше выбирать внутренние с закрывающимися крышками. Если гнездом не пользуются оно просто закрывается крышкой, что также повышает безопасность, ограждая колодки от мусора и насекомых.

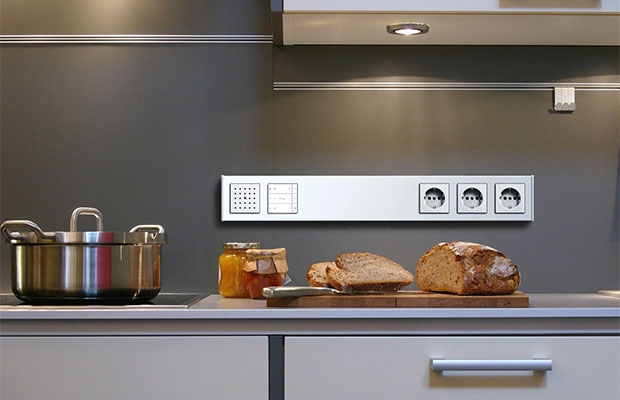

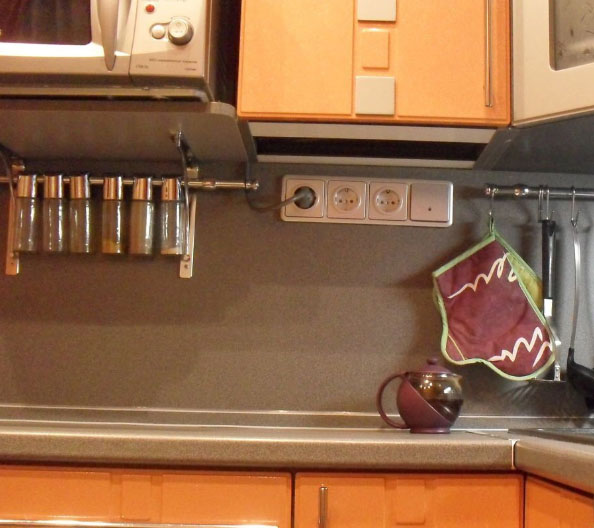

• Средний уровень. Соответствует размещению розеток на кухонном фартуке на высоте 110-120 см от пола (выше поверхности стола на 100-150 мм), предназначен для подключения мелкой бытовой техники – чайника, миксера, комбайна или тостера. Такие размеры продиктованы тем что высота поверхности рабочего стола составляет 80 см, примерно 10-15 см требуется, для того чтобы обезопасить разъем от попадания в воды и брызг. Расположить кухонную розетку на среднем уровне можно блоками по 3-4 разъема. Лучше использовать встраиваемые монтажные коробки, а сами разъемы ставить в один ряд — пользуясь вилками с боковым входом кабеля включать вилки в гнезда, расположенные друг над другом очень неудобно.

Расположение в три уровня

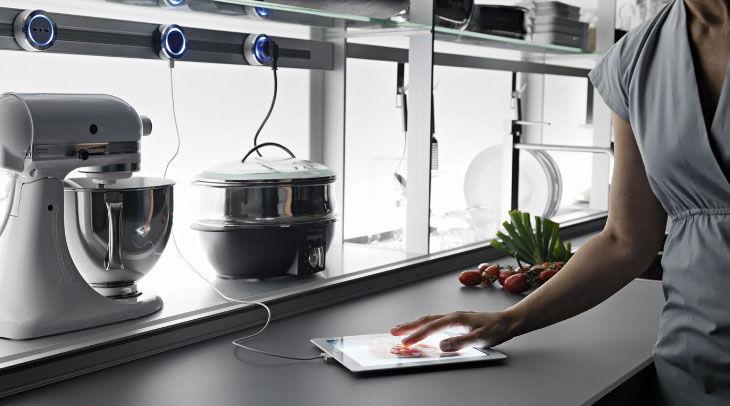

• На верхнем ярусе (1,9-2 м от пола) производится установка розеточных групп для нестандартных подключений в виде кондиционера, вытяжки или бойлер устанавливаемого под потолком кухни, может использоваться открытый тип прокладки кабеля в кабельном коробе и накладные розетки.

Отдельный кабель выделяется для электрической плиты, этот прибор потребляет больше всего энергии. Стиральную и посудомоечную машины допустимо подключать в одну линию к автомату в 20 ампер, если их общая мощность не более 4 кВт. Однако включать бытовую технику одновременно не рекомендуется. Распределение точек подключения в три линии упрощает установку розеток на кухне. Для каждого уровня заводятся кабели разного сечения, подсоединяющийся к отдельным автоматам.

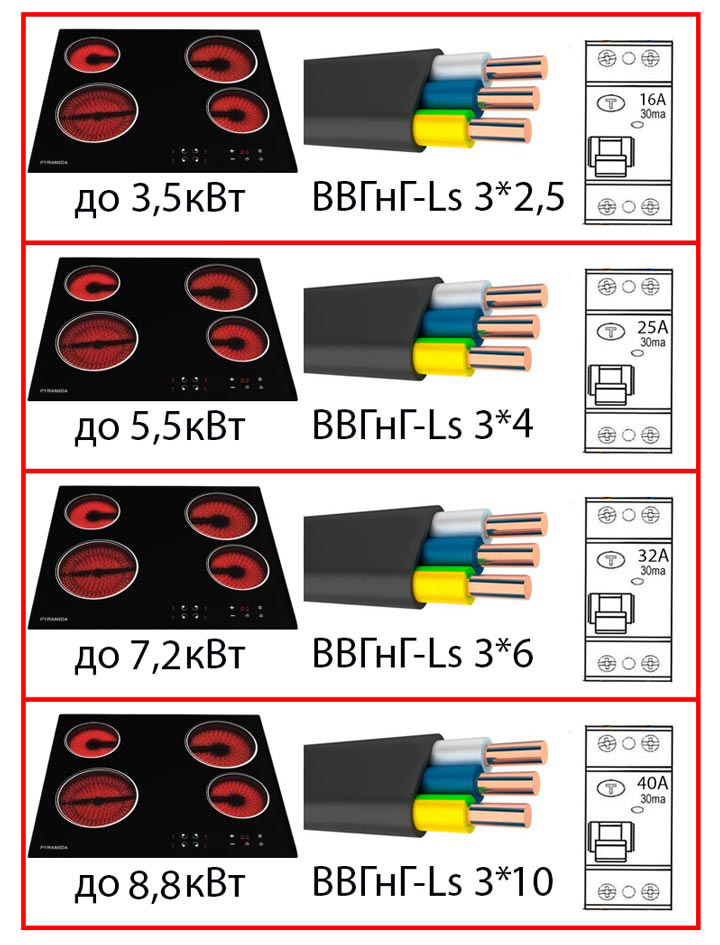

Какой кабель использовать

Прокладка электропитающих кабелей планируется исходя из мощности бытовых приборов кухни:

• Медный кабель сечением проводника 8 кв. мм планируется для обеспечения отдельных потребителей большой мощности — электроплита, варочная поверхность, электрическая духовка, котел отопления, водонагреватель накопительный, водонагреватель проточный, стиральная машина автомат, посудомоечная машина;
• Кабель медный сечением 4-6 кв. мм — микроволновка, холодильник, электрочайник, кухонный комбайн;
• Медный кабель сечением проводника 2-4 мм — для тостера, блендера, электрической мясорубки, кофеварки, кофемашины, телевизора и других потребителей.

В случае установки блока розеток на кухне рекомендуется проложить отдельную линию к блоку из кабеля сечением 6-8 мм, это обеспечит надежную работу без перегрева линии.

медный кабель ВВГнг

Установка отдельных линий к потребителям большой мощности позволит обеспечить надежную подачу электроэнергии к прибору и аварийное отключение автоматом защиты. Например, при выходе из строя нагревательного элемента стиральной машины и коротком замыкании в цепи, индивидуальный автомат отключит только линию питания стиральной машины. А остальные приборы будут продолжать работать в нормальном режиме.

Внимание! При прокладке новой проводки нужно использовать только медный кабель, никаких скруток с алюминием, только цельные жилы от автомата на щитке до кухонной розетки!

Где лучшее место установки розеток на кухне

Розетка на кухне устанавливается в удобных местах с соблюдением принятых стандартов и рекомендаций производителя по электрическому выводу для приборов.

Важно! Нежелательно использовать на кухне удлинители или тройники. Они увеличивают нагрузку на сеть, создают опасность короткого замыкания.

Подключение холодильника и микроволновки

Стандартов по высоте размещения розеток для СВЧ-печи и холодильника на кухне не существует. Важно, чтобы хватило длины провода питания, было удобно включать и выключать приборы. Холодильник необходимо периодически размораживать, поэтому точку электропитания для него лучше расположить сбоку для быстрого удобного доступа. Встроенный холодильник на кухне подключают к розетке, расположенной рядом в шкафу кухонного гарнитура.

Если микроволновка на кухне установлена на рабочем столе или тумбе, ее подключают к блоку на фартуке. При размещении печи СВЧ на кронштейнах на уровне глаз розетку скрывают в ближайшем навесном шкафу кухонного гарнитура или предусматривают дополнительное гнездо над верхним ярусом.

Микроволновку можно подключить к верхнему ярусу точек питания

Место подключения плиты и духовки

Для электрической плиты , духовки или варочнй панели на кухне оборудуется отдельная электрическая точка питания над плинтусом или в стоящем рядом шкафу кухонного гарнитура. Если духовка встроена в колонну, розетку размещают ниже по центру примерно в 55-70 см от пола, чтобы включенная вилка не упиралась в заднюю стенку встраиваемого прибора.

Подключение варочной панели и духовки

Подключение вытяжки и кондиционера

Встроенные вытяжки подключаются к розетке на кухне, спрятанные внутри шкафа или в верхнем ярусе кухонного гарнитура. Стационарные вытяжки могут подключаться напрямую через электровывод или к верхней линии не загораживая вентиляционный канал.

Обычно для кондиционера выделяется отдельный кабель, который подключают напрямую. Другой вариант – поставить рядом с ним отдельную розетку на 30 см ниже потолка на таком расстоянии, чтобы шнур кухонной техники не натягивался.

Розетка под мойкой на кухне

Измельчитель отходов подключается под кухонной раковиной. Розетка должна быть иметь крышку и встроенное устройство защитного отключения, чтобы вода не попала внутрь в случае течи вода из прорвавшейся трубы . Высота монтажа – не менее 20 см от пола, расстояние от мойки – 0,5 м.

Рабочая зона

Розетки в рабочую зону на кухне устанавливаются с дополнительными (запасными) гнездами с учетом подключения техники, которую эксплуатируют нечасто. Расстояние между двойными или тройными блоками должно быть не менее 100 см.

В рабочей зоне кухни удобно пользоваться закрытыми розетками, которые вставляются в столешницу или снизу в висящий над ней шкаф кухонного гарнитура. Блоки бывают поворотные или выездные. Чтобы они открылись, достаточно легкого надавливания на крышку.

Для стиральной и посудомоечной машин

Стиральная и посудомоечная машины обычно примыкают к мойке. Электроточки для них лучше делать с противоположной стороны от раковины над плинтусом или в стоящем рядом шкафчике, но не дальше 20 см от техники.

Подключение посудомоечной и стиральной машин производится с противоположной стороны от мойки

Для телевизора и гаджетов

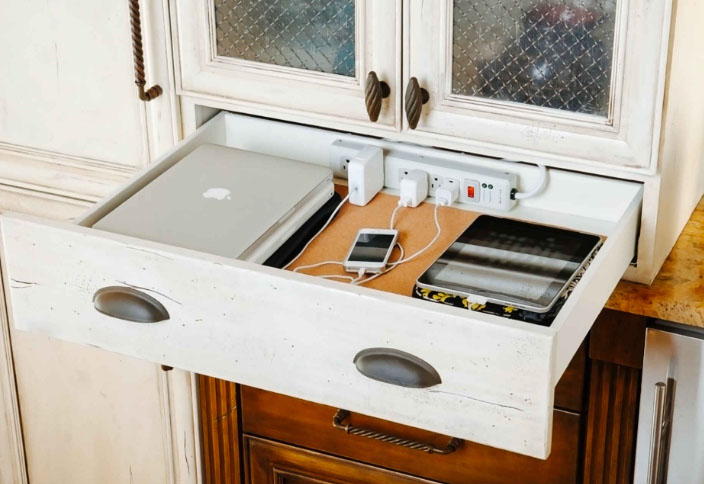

Розетку на кухне для ноутбука или планшета размещают около обеденного стола. Для телевизора место выбирается заранее. Кроме электрического кабеля, к нему подводится телевизионный. Наиболее удобным будет угловое расположение телевизора, что провода и электроточку можно было спрятать за экраном.

Где нельзя устанавливать розетки на кухне

Электрические негерметичные разъемы для подключения бытовой электросети не способны обеспечить защиту от попадания влаги в место соединения контактов, а это значит, что розетку на кухне категорически нельзя делать:

• Над кухонной мойкой ближе чем в 50-60 см от места куда может попасть струя воды;
• В шкафу под мойкой, возле точек подключения горячей и холодной воды, возле аппаратов очистки.

Это связано с безопасностью электроприборов и людей, в случае протечки вода не должна попасть на контакты.

• Газопроводных труб, ближе чем на 0,5 метра;
• Над газовой плитой;
• Ближе чем за 0,5 метра от источника открытого огня.

Слишком маленькое расстояние от розетки до газовой кухонной плиты может привести к потере эластичности ПВХ изоляции, ее растрескиванию и оголению токопроводящих жил. Ну а что касается газовых труб и приборов — любая утечка газа может привести к пожару.

Топ 4 ошибки при монтаже розеток на кухне

При самостоятельном установке розеток на кухне ошибки могут обойтись дорого. Самые распространенные из них:

• Установка без предварительно разработанного плана. Они могут оказаться за шкафами, крупной техникой или слишком далеко от прибора. Чтобы подключить его, придется пользоваться удлинителем.
• Электроточка для холодильника смонтирована со стороны, противоположной месту выхода шнура. В итоге для включения в сеть тоже потребуется переноска. Существуют модели, у которых холодильное отделение и морозилка запитываются разными шнурами, поэтому лучше предусмотреть двойной блок.
• Отсутствие встроенного УЗО в розетках для «мокрой» техники – стиральной, посудомоечной машины, бойлера.
• Установку открытых розеток рядом или выше кухонной раковины. Правила требуют, чтобы минимальное расстояние до сантехники было не менее полуметра. То же касается установки электроточек вблизи плит и варочных панелей.

При монтаже нижней линии электропитания необходимо выяснить у сантехников, на какой высоте они проложили водопроводные коммуникации. Иначе штробление отверстий под кухонную розетку обернется потопом из пробитых труб.

Если самостоятельно разобраться в сложностях электрики невозможно, лучше доверить работу профессионалам. Они знают, как правильно распределить электрическую проводку, чтобы не испортить интерьер кухни и исключить риск короткого замыкания.

Сколько розеток должно быть на кухне — правила удобства и безопасности

Энергоснабжение жилого помещения — жизненный вопрос для людей, проживающих в нем. При монтаже электрики кухонного гарнитура требуется соблюсти баланс между необходимостью подключить наибольшее количество приборов и безопасностью при эксплуатации смонтированной электросети. Чтобы грамотно разместить розетки в квартире, надо внимательно отнестись к расчету нагрузки с учетом используемых материалов и действующих нормативов. Сколько розеток нужно на кухне и на какой высоте их нужно расположить для удобства.

Розетки на кухне пригодятся для бытовой техники

Розетки на кухне: правильное расположение и оптимальное количество

Кухня в квартире — это энергоемкое помещение. Если собственник принимает решение провести проводку в квартире своими руками, то он должен предварительно изучить нормативы, регламентирующие количество и порядок распределение розеток на кухне и выключателей.

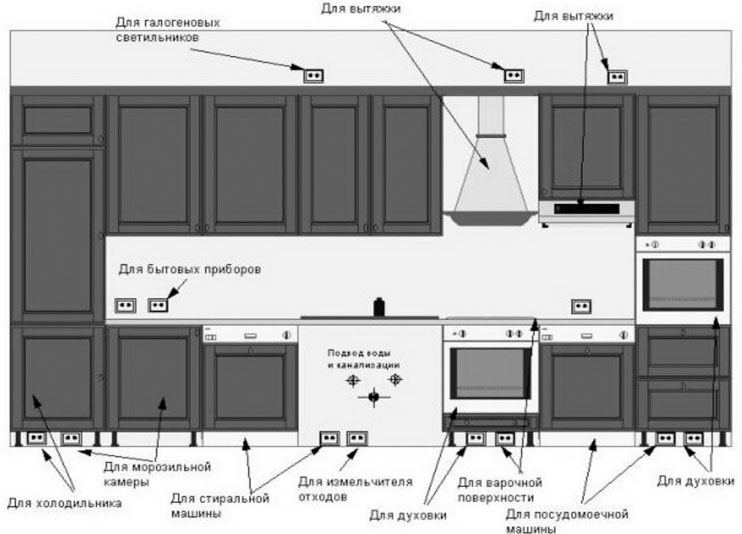

Схема расположения розеток

По этому вопросу в России сегодня действуют такие документы, как:

1. ГОСТ 7396.1-89, который определяет порядок установки мест подключения электроприборов;
2. ГОСТ 8594-80, содержащий нормативы по сборке коробок для розеток и выключателей;
3. СНиП 3.05.06-85. Это сборник технических требований по расчету допустимой энергонагрузки и количеству розеток, разрешенных к установке.

Схема распределение розеток на кухне

На какой высоте от пола делают розетки?

Учитывая удобство размещения приборов и частоту эксплуатации кухонных электроприборов, сформировались особые правила размещения розеток. Их высота имеет три уровня размещения.

• высота розеток от пола на кухне 10-15 см для электроплиты, холодильника, посудомоечной машины. Это целесообразно и практично. Установив кухонную мебель, доступ к розеткам оставляют только снизу. И провода не будут висеть по стенам, а эстетично будут запрятаны.
• высота установки розеток от пола на кухне 110-130 см: приборы для включения блендера, микроволновой печи, чайника.
• 200-250 см — высота розетки для подсветки и вытяжки. Они доступны и при этом спрятаны за кухонными шкафчиками сверху. Не менее важным моментом в размещении розеток является необходимое их количество. Здесь есть золотое правило — под каждую стационарную кухонную технику одна розетка, плюс два блока по краям столешницы и еще один стоит разместить возле обеденного стола.

Изучив теорию и нормативы мастер должен рассчитать электропроводку. Это вопрос, от которого зависит работоспособность электрической схемы и приборов, располагаемых в этом помещении. Кроме того, это вопрос пожарной безопасности. Правильный расчет не допустит короткого замыкания и возгорания проводов в цепи. Чтобы это было сделано грамотно, требуется заранее определить количество розеток на кухне.

Высота от столешницы

Тут конечно дело вкуса и красоты и удобства определенных норм нет. Чтобы с розетками было удобно работать, устанавливать источники питания стоит на высоте более 15 см. от верхнего края столешницы. Специалисты не советуют ставить розетки в этой зоне слишком высоко над поверхностью, так как фартук – место, которое сразу бросается в глаза. А большое количество торчащих постоянно включенных потребителей не сделают ваш интерьер лучше.

Низкое расположение розетки от столешницы, удобно только если они красивые, и выполняют дополнительную функцию для временных потребителей эл.эн.

Высоты установки стандарты

Сейчас разводку делают по евростандарту, это связано с увеличением нового жилого фонда. По этим правилам установки розеток, высота их должна быть 30 см от пола, а выключателя — 90 см. Это обусловлено удобством использования электроприборов всеми членами семьи. Удобно для жилых комнат.

При распределение потребителей на кухне необходимо планировать такие моменты, как высота розеток от пола на кухне, с учетом дизайна самого помещения. В противном случае эти приборы просто-напросто могут оказаться не в том месте, где они необходимы, а именно за полками. Положение вдоль стены и высота розеток от пола на кухне также определяются с учетом размеров самой кухонной мебели, длины и высоты помещения.

Чтобы не ошибиться в расчетах, следует зарисовать план кухни на листе и уже после перенести свой проект на стены кухни и установить розетки в нужных местах, не забывая при этом правила УЗО.

Расстояние от столешницы, до розетки должно быть не менее 10-15 см, так их можно будет запрятать, за приборами и не нарушать общую картину кухни. Разместить их можно, исходя из целесообразности. Но все-таки есть определенные требования, указанные в Правилах устройства электроустановок.

Они гласят, что выключатели и розетки должны находиться от дверного проема кабины душа на расстоянии 60 см и более, также и от раковины. А также расстояние до газопровода должно быть более 50 см. Это обязательные требования правил противопожарной безопасности, им беспрекословно нужно следовать, даже если придется изменить немного дизайн кухни.

Мощность потребления электроприборов

Перед тем как планировать количество и высоту розеток от пола на кухне, придется потрудиться над своеобразным планом потребления энергии. Итак, ниже представлен список электроприборов, которые будут эксплуатироваться на кухне, с их мощностью:

• Освещение – 150-200 Ватт.
• Микроволновка – 2000 Ватт.
• Холодильник – 100 Ватт.
• Посудомоечная машина – 1000—2000 Ватт.
• Чайник электрический – 2000 Ватт.
• Духовой шкаф – 2000 Ватт.
• Водонагреватель – 2000 Ватт.
• Варочная панель — 3500—7500 Ватт.

Специального подключения требуют следующие приборы:

• посудомоечная машина;
• стиральная машина;
• варочная поверхность;
• водонагреватель;
• духовой шкаф.

Наибольшая нагрузка на сеть исходит от работы электроплиты, духового шкафа и водонагревателя.

Обычное подключение подойдет для микроволновки, электрочайника, кухонного комбайна, холодильника, электромясорубки и тостера. При этом наибольшую мощность потребляют посудомоечная и стиральная машины, электрочайник, микроволновка.

Хотя все эти приборы не будут включаться в сеть одновременно, нагрузка достаточно высокая. Следовательно, средняя мощность колеблется в пределах 10-15 кВт, как правило, у токоприемников мощность 7 кВт, при обычной и попеременной эксплуатации приборов в доме. Если этот показатель выше, то имеет смысл вывода 380 В разводки и распределения ее по фазам при такой возможности.

В зависимости от нагрузки потребуется подобрать провода большего сечения

Для определения числа мест подключения нужно на этапе составления дизайн-проекта кухни составить список обязательных агрегатов, приборов и осветительных устройств, которые будут запитываться от подобного устройства подключения к сети.

В зависимости от конструкции кухонной мебели и ее расположения в помещении выбираются места расположения одиночных розеток или устройств с возможностью подключить несколько приборов.

Правильно установить розетки по высоте помогают нормативы и стандарты. Это делается в соответствие с расположением мебели и кухонных агрегатов, чтобы столы или шкафы не мешали ими пользоваться.

В зависимости от материала из которого сделаны стены и способа прокладки проводки устройства для подключения электроприборов могут быть:

• встраиваемыми в стену, такие устройства применяются в основном в квартирах панельных или кирпичных домов;
• накладными для скрытой проводки и накладными для открытой проводки. Чаще всего их применяют в деревянных домостроениях или при прокладке ретропроводки на изоляторах.

Современные нормативы требуют, чтобы розетки оборудовались заземлением.

Каждая розетка выбирается по типу, необходимому в данном месте.

• Одиночное устройство с открытыми отверстиями для вилки.
• Панель из двух, трех или четырех розеток с открытыми отверстиями.
• Одиночные устройства и панели со скрытыми отверстиями. Они могут быть с поворотной планкой, шторками или специальной крышкой. Делаются такие места подключения для того, чтобы маленькие дети не могли случайно туда что-нибудь воткнуть. Розетка с крышкой выбирается, если требуется расположить ее рядом с водой. В этом случае подходит модель со степенью защиты IP54. Она дает уверенность в том, что вода не попадет к источнику электрического тока.
• Устройство для подключения следует выбирать для каждого прибора отдельно. Все они рассчитаны на определенную силу тока. Если в инструкции указана сила тока для прибора 10 — 16 ампер, то розетку требуется ставить на 16 ампер, а не на 10.

Расчет оптимальной высоты розеток: от пола и над столешницей

Правильно установить розетки на кухне можно, разделив предварительно это помещение на три зоны — нижнюю, среднюю и верхнюю. В зависимости от разделения мест включения по зонам будет зависеть высота их установки на стенах.

• Нижняя зона. В этой части должны располагаться места подключения наиболее энергоемких агрегатов используемых на кухне. К ним относятся — холодильник и морозильник (в некоторых случаях их может быть несколько. Зависит это от размеров кухонного помещения и потребностей хозяев.). Кроме того — стиральная и посудомоечная машина.

В этой же зоне должно быть оборудовано подключение плиты или варочной поверхности, в том случае, если дом не подключен к газу. Для подобных агрегатов могут понадобиться трехфазные розетки и вилки.

Там же требуется монтировать устройства подключения для духового шкафа (одного или двух), а также для фильтра и измельчителя отходов, устанавливаемого в системе слива из раковины.

Итого, получается, что в нижней зоне необходимо устанавливать не менее пяти — шести устройств для электрического подключения. Кабель для розеток этой зоны должен рассчитываться с учетом предполагаемого энергопотребления. На этой линии обязательно требуется смонтировать защитный автомат. Высота установки от пола для нижней зоны должна быть не меньше десяти и не больше пятнадцати сантиметров.

• Средняя зона. Это уровень поверхности для подключения рабочих бытовых приборов, которыми пользуются хозяева на кухне. Это стандартный набор, в который входят — чайник, кофеварка и кофемолка, соковыжималки, мясорубка и блендер, а также, мультиварка, пароварка, электрохлебопечка. Возможны и другие приборы.

В этой зоне нужных приборов достаточно много. При определении числа устройств для подключения при монтаже электропроводки требуется руководствоваться правилом. В одну розетку нельзя включать одновременно два прибора, которые имеют в сумме большую мощность, чем номинальная у этой розетки.

Поэтому количество мест подключения должно быть процентов на тридцать больше, чем может потребоваться в обычных обстоятельствах. Всегда может возникнуть ситуация, когда будет нужно включить максимальное число бытовой техники.

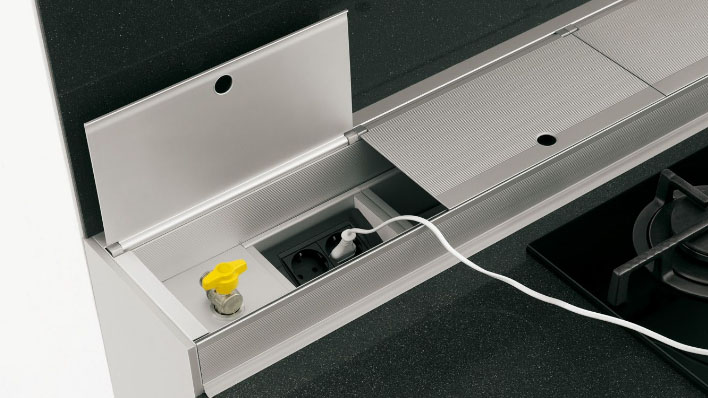

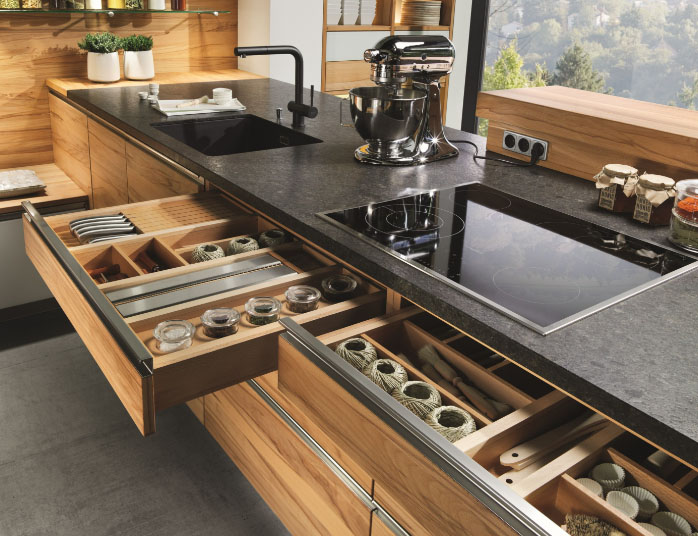

Можно установить розетки на столешницу на кухне. Возможен вариант монтажа мест подключения на кухонном фартуке. В этом случае высота установки должна быть не меньше одного метра. Это соответствует норме монтажа устройств для подключения на десять сантиметров выше поверхности кухонной мебели. Розетка для столешницы должна быть встраиваемой, чтобы влага с рабочей поверхности не могла попасть на провода.

Розетка для микроволновой печи монтируется рядом с прибором, чтобы кабель подключения не болтался снаружи. Розетка для телевизора на стене может относиться как к средней, так и к верхней зоне. От этого будет зависеть высота ее расположения.

• Верхняя зона. На уровне десяти сантиметров от потолка и 5 — 6 сантиметров от верхних поверхностей навесных шкафов устанавливаются устройства подключения для вытяжки, принудительной вентиляции (она нужна обязательно, если на кухне есть газовые приборы), осветительных приборов и электрического водонагревателя.

Установка (монтаж) розеток: встроенных в столешницу, выдвижных, угловых, накладных

Определение количества размещаемых на кухне мест подключения электроприборов является важным моментом на этапе планирования электрической схемы в этом помещении. Это необходимо сделать, чтобы знать какой провод потребуется заводить. Сколько на один провод подключить розеток. Сколько потребуется автоматов защиты и розетки какой номинальной мощности надо брать.

Делаем отверстие и канал для проводов

Согласно составленной электросхемы на стенах размечаются места для установки мест подключения электроприборов.

В этих точках, с помощью специальных коронок по бетону делаются отверстия для заводки кабеля и размещения коробки розетки.

К этим отверстиям методом штробления прокладываются каналы для прокладки провода от основного силового кабеля, заходящего на кухню.

Если планируются розетки в кухне в столешнице, то каналы штробятся согласно плану размещения мебели в этих местах.

Крепеж коробки и блока

Установка электророзеток начинается с монтажа подрозетника, после того как к месту подключения будет проведен провод по пробитым каналам.

В подготовленное отверстие монтируется короб ка от розетки. Вначале требуется примерить ее на месте и установить, требуется или нет менять размеры отверстия. После этого в коробке открываются отверстия, куда надо просунуть подводимый провод. Коробка вставляется в стену, а щели между стеной и коробкой замазываются.

Конец проводной жилы зачищается на один — полтора сантиметра. Если освободившаяся жила состоит из нескольких или множества проводков, тогда требуется их скрутить вместе.

Освобожденная жила закрепляется в винтовых или пружинных зажимах-креплениях.

Лишний провод размещается между стеной в отверстии и дном подрозетника. Делается это аккуратно, не допуская перегибов провода.

Подрозетник закрепляется в коробке с помощью винтов распирающими вилками или лапками.

Сверху одевается и прикручивается основание розетки и крышка.

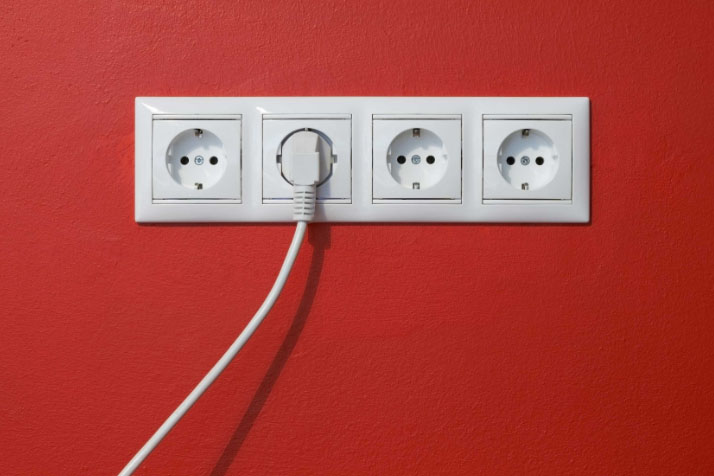

Классические розетки на кухне — самый оптимальный выбор

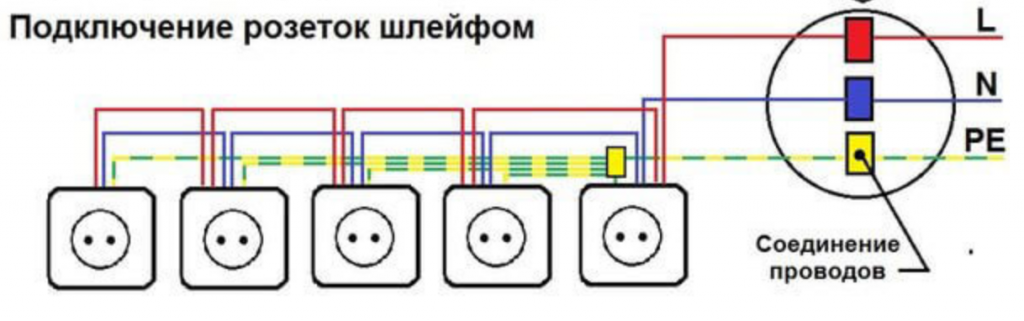

Подключение к сети по схеме

Установка розетки в стену — это не окончательный монтаж электросети. Провод для розетки должен быть уложен в специальные каналы и закрыт. Если прокладка делается в штробленых каналах, то желательно провод укладывать в гофротрубки, для дополнительной защиты.

Порядок подключения

В линиях наиболее энергоемких агрегатов требуется иметь автоматы защиты. Основной силовой кабель, от которого делается вся разводка на кухне должен заходить в силовой квартирный щиток через собственный защитный автомат.

Кухонные розетки обязательно должны иметь заземление.

Как расположить розетки на кухне

Работаю как мастер-универсал по ремонту квартир. Специализируюсь на проектировании и комплексном монтаже электропроводки в квартирах и частных домах.

Каждая хозяйка мечтает об удобной, функциональной кухне, где все продумано до мелочей – от расположения мебели, до правильно подключенной бытовой техники. Где лучше всего расположить розетки на кухне, учитывая высоту установки, расстояния до встраиваемой техники и мощность приборов, чтобы не было болтающихся проводов или удлинителей.

Планирование расположения выключателей и розеток

По подсчетам, каждый человек использует примерно шесть различных электроприборов за сутки. И количество постоянно растет. Появляются новые устройства и гаджеты, без которых с трудом можно представить жизнь.
Приборы наполняют наши дома, а количество розеток остается неизменным.

Чтобы избежать косметического ремонта при установке/переносе электропроводки нужно обязательно выделить время на составление плана расположение розеток и выключателей в квартире.

Например, при заказе проекта у дизайнера интерьеров, в приложении обязательно указывается точное число розеток и выключателей, а также их расположение. Поскольку разработчик интерьера может не знать, что вы предпочитаете расположить микроволновку на холодильнике.

Утверждение проекта – это точка, до которой принимаются все пожелания и вносятся правки в проект. При самостоятельном планировании интерьера важно понимать предназначение помещения и его оформление. Учитывается также место расположения мебели, поскольку розетка за шкафом – бесполезная вещь. А если вы любите раз в полгода переставлять всю мебель в комнате? Выходит, что расчет количества выключателей и розеток осуществляется только после разработки дизайна.

Законы и технические нормы

Строительные нормативы, строго регламентирующие число и расположение разъемов сети и выключателей в доме, на законодательном уровне не прописаны. Но существует документ под названием «Свод правил по проектированию и строительству» или СП 31-110-2003, в котором прописаны рекомендации, где располагать рубильники и разъемы электросети. Первые располагаются со стороны дверной ручки на высоте до 1000 мм, а вторые – в удобном месте, но на такой же высоте. Следует руководствоваться только здравым смыслом и собственным выбором.

Особенности размещения розеток на кухне

В кухне используется наибольшее количество техники: вытяжка, посудомоечная и стиральные машины, электроплита, мелкие приборы (миксер, блендер, микроволновая печь, кухонный комбайн и т.д.), холодильник, морозильная камера. Список растет с каждым годом.

Для холодильника розетка размещается на стене за ним на высоте 60-80 см. Для вытяжки монтируют розетку на высоте 180-200 см от пола. Для посудомоечной и стиральной машин, электроплиты – размещают на высоте 20-30 см от пола – для них вырезают отверстия по размеру в задней стенке кухонной мебели. Над уровнем рабочей поверхности (5-10 см) разместите три розетки для мелкой техники.

Телевизор на кухне размещают на стеновом кронштейне. Оптимальная высота розетки – 180-200 см.

Многие люди не готовы потратить время и деньги на создание электропроекта перед ремонтом кухни. Хотя, на самом деле, это очень необходимая вещь, которая помогает ответить на вопрос, сколько розеток должно быть на кухне?

Сколько должно быть отдельных групп

Отдельными группами называют розетки, которые запитываются от своей линии и также имеют отдельный автомат. По стандарту их обычно не более двух-трех, хотя на самом деле, по-хорошему, должно быть значительно больше.

1. Отдельная линия для рабочей зоны. Эта линия предназначена для таких приборов как: чайник, микроволновая печь, миксеры и многие другие. Розетки для столешницы на кухне располагаются в необходимых местах, где чаще всего используется кухонная техника. Для удобства должно быть хотя бы две розетки с двумя-тремя гнездами.
2. Отдельная линия для стиральной машины, холодильника, посудомоечной машины и электроплиты.

Можно объединять силовые приборы, к примеру, посудомоечную и стиральную машину расположить на одной группе, которая имеет дифференциальный автомат (мощность 20 Ам). Стоит обратить внимание, суммарная мощность обоих устройств не должна превышать 4 кВ.

Крайне не рекомендуется запускать одновременно два-три прибора расположенных на одной линии. Нельзя такой маневр совершать с холодильником – он должен быть на отдельной линии. Так рекомендуем не только мы, но и гласит инструкция производителей бытовой техники.

Если не хотите сократить эксплуатационный период своего прибора, то прислушайтесь к следующим рекомендациям:
• Нельзя подключать холодильник через удлинитель.
• Розетка должна быть под вилку, никаких переходников китайского происхождения быть не должно.
• Земляной контакт должен быть исправен.

Прежде всего – это безопасность вашей квартиры и сохранность дорогостоящего оборудования. Установка холодильника на совместную линию с другим прибором может привести к неправильному распределению напряжения в сети, что приведет к сильным нагрузкам.

Каждая отдельная группа должна быть оснащена дифференциальным автоматом, или автоматом защищенным УЗО.

Очевидно, что сэкономить можно на многом, чтобы электромонтажные работы обошлись еще дешевле, например:
1. Использовать дешевые автоматы.
2. Подобрать низкокачественную проводку.
3. Использовать только 2-3 группы (как это делали строители раньше).

Такая электросеть будет работать, и даже может ни разу вас не побеспокоить, за исключением сильного напряжения и срабатыванием автоматов. Но гарантии на то, что все будет работать исправно и никаких последствий не будет – никто вам не даст.

Расположение розеток на кухне для встраиваемой техники

Есть несколько правил, которые нужно соблюдать во время составления схемы расположения розеток:
1. В местах подключения стиральной или посудомоечной машины розетки устанавливаются таким образом, чтобы они были доступны всегда. В таких случаях используют розетки закрытого типа, они предотвращают попадание воды.
2. Для плиты и духового шкафа, как упоминалось выше, используются специальные розетки типа 32А+40А.
3. Розетка к которой подключается вытяжка, при её наличии, устанавливается по верхнему уровню шкафчиков и обязательно со смещением в противоположную сторону от прохождения воздуха. Это сделано для того, чтобы горячий воздух, при попадании в вытяжку, не повредил электрическую проводку.
4. Все розетки для встраиваемой техники нужно располагать возле места размещения с прямым свободным доступом, а не прямо за техникой.
5. Также поступают и с розеткой для холодильника, так как, если расположить розетку за холодильником, вы рискуете повредить её горячей решеткой, расположенной на задней стенке холодильника.
6. Запрещается расположение розеток над плитой для приготовления пищи, мойкой и за корпусом встраиваемой техники. В первом случае из-за опасности повреждения от тепла, во втором – от воды.
7. Нельзя также устанавливать розетки в подвижных частях кухонной гарнитуры, так как это может привести к перетиранию электрического кабеля.

Розетка для плиты на кухне

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.
Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно. Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:
• для открытой установки;
• скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене. Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением. Питание в доме может быть однофазным, трехфазным и редко двухфазным.

Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель. Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Розетка под вытяжку на кухне

—
На данный момент в сети интернет предлагается несколько вариантов подключения вытяжки. Давайте рассмотрим преимущества и недостатки, а также вариант реализации каждого из них.

Подключение вытяжки от розетки.

Самым распространенным вариантом является подключение через розетку для вытяжки. Собственно говоря, под этот вариант рассчитана и сама вытяжка, ведь все из них имеют вилку.
• Розетка вытяжки обычно монтируется под самым потолком. В 5 – 10 см от него. При этом важно расположить розетку таким образом дабы она не мешала прокладке воздуховода. А доступ к ней был не затруднен другой мебелью.
• Для встроенной мебели розетку обычно монтируют непосредственно в шкафу. Но в этом случае следует соблюдать нормы ПУЭ для монтажа по сгораемым поверхностям. Сама розетка должна быть установлена на несгораемое основание, а проводка по мебели должна быть выполнена в стальной гофре.
• Из недостатков такого способа подключения вентиляции можно отметить только не очень привычное расположение розетки – под потолком. Но если все сделать правильно, то ее можно полностью скрыть от глаз мебелью.
• Ну а преимущества такого метода неоспоримы. В первую очередь это возможность снять напряжение с вытяжки в любое время. Это позволит обезопасить обслуживание и ремонт вытяжки. Кроме того, наличие розетки позволит значительно облегчить поиск повреждений в электропроводке.

Подключение вытяжки без розетки.

Достаточно часто можно встретить вариант подключения вытяжки без розетки. Провода, выведенные на розетку, просто жестко соединяются с проводами вытяжки.
1. Для того, чтоб воплотить в жизнь такой вариант своими руками не нужны специфические знания или инструмент. Для подключения розетки от распределительной коробки выводятся три провода – фазный, нулевой и защитный. Такое же количество проводов вы найдете если демонтируете вилку вытяжки. Просто соединяем данные провода и все.
2. Тут важно не просто соединить провода в случайном порядке. Ведь не в коем случае нельзя соединить фазный провод от распределительной коробки и заземляющий провод вытяжки. Дабы этого не допустить можно ориентироваться по цветам. Провод заземления в обоих случаях должен быть желто-зеленого цвета. Нулевой провод должен быть голубого цвета. А фазный любого другого. Просто соединив все провода согласно цвета, вы получите должный результат. Но это только в том случае если ваша электрическая сеть квартиры выполнена в соответствии с нормами ПУЭ.
3. Но данный вариант является интересным только при использовании соединения скрутки. Но согласно норм ПУЗ данное соединение запрещено. Ведь оно не является надежным и долговременным. При соединении при помощи клеммников его потребуется закрепить, что визуально выглядит ненамного лучше обычной розетки.
4. Выходом из положения может быть соединение при помощи пайки или сварки, которые допускает любая инструкция. Такой тип соединения позволит создать надежное и малозаметное соединение, которое визуально практически не будет отличаться от обычного провода.
5. Главным преимуществом такого типа соединения вытяжки является его малозаметность. Ведь спрятать простой провод значительно легче чем спрятать розетку вытяжки.
6. Но и недостаток является весомым. Ведь вы не сможете быстро снять напряжение только с вытяжки. Для этого вам потребуется отключить групповой автомат, что приведет к снятию напряжения со всех электроприборов группы. А если вы просто решили помыть вытяжку это не совсем удобно. А если она не дай бог загорится, то это вообще может стать проблемой.

Подключение вытяжки от группового автомата.

Последним возможным вариантом подключения является выделение отдельного автомата в групповом щитке для подключения вытяжки. Такой тип подключения рекомендуют для мощных потребителей, к которым вытяжку очень сложно отнести. Но тем не менее он имеет право на существование.
• Суть данного метода сводится к тому, что как на видео вы устанавливается в квартирном щитке дополнительный автомат. От него отдельной линией запитываете вытяжку.
• Причем в этом случае провод от автомата лучше завести непосредственно на клеммник вытяжки, избежав дополнительных соединений. А провод вытяжки просто демонтировать.

В этом случае вам придётся вскрывать корпус вытяжки. Это может привести к нарушению условий гарантии. Хотя демонтаж только вилки вытяжки, как мы рассматривали в предыдущем варианте, так же ведет к нарушению условий эксплуатации с снятия оборудования с гарантии.

• Преимуществ у данного метода подключения не мало. Это и полное отсутствие дополнительных соединений, и малозаметность инженерных сетей и возможность снять напряжение с вытяжки в любой момент.
• Но и недостаток такого способа весом. Это цена вопроса. Ведь покупка дополнительного автомата, дополнительного провода от группового автомата до вытяжки и монтаж приведут к дополнительным расходам. Поэтому считать такой вариант идеальным достаточно сложно.

Несмотря на то, что мощность обычной вытяжки редко превышает 400Вт вам потребуется медный провод сечением в 1,5 мм2. Ведь согласно табл. 7.1.1 ПУЭ это минимально допустимое сечение провода, которое допускается в жилых помещениях.

Розетка для холодильника где разместить

Очень часто располагают розетку практически в самом низу, чуть выше плинтуса. Обусловлен выбор этого места тем, что большинство современных холодильников имеют в своей нижней части как бы «впадину» (нишу, изгиб) не знаю как правильно назвать, но как не назови — это идеальное, продуманное место для розетки.

А то, что холодильник придется отодвигать, чтобы отключить его от сети, производителей не волнует абсолютно. И правильно! Я думаю, что их больше заботит другой вопрос: «Зачем это делать?». Ведь возможность выключить холодильник не отключая его из розетки есть практически на каждом холодильнике (только не все об этом знают), да и так ли часто нужно размораживать современные холодильники, большинство из них не нужно вовсе.

Поэтому самое верное место, для установки розетки, это за холодильником, на высоте 20-25 сантиметров от пола.

Высота розетки на кухне под телевизор

Расположение зависит от того, где вы планируете установить сам телевизор. В большинстве случаев его вешают либо на уровне человеческих глаз, либо чуть выше. Именно поэтому стоит учесть также габариты помещения и расположение мебели. Например, в зале, где просмотр будет происходить на диване, телевизор наверняка повесят на высоте примерно 100–150 см от пола, а вот на кухне его расположение изменится, ведь здесь хозяйки смотрят любимый сериал, одновременно занимаясь приготовлением блюд. Оптимальной высотой признано расположение розетки примерно 120–140 сантиметров.

Розетки для столешницы на кухне

Розетки встраиваемые в столешницу на кухне удобны и эстетичны. Они выдвигаются из столешницы по мере надобности нажатием кнопки и убираются обратно после использования. В нерабочем состоянии блок розеток находится под столешницей, оставляя на виду крышку, оборудованную складной ручкой, которая позволяет вытянуть устройство и подключить приборы, которые не требуют постоянного поступления электроэнергии.

Розетки на кухне: какое расположение оптимально, и сколько их необходимо

Для прочтения требуется ~4 минуты

Бытовая кухонная техника потребляет больше всего электроэнергии в доме. Иногда это значение составляет больше половины от общего. Именно поэтому, чтобы не было сбоев в работе всей этой системы, розетки на кухне должны располагаться правильно. Неправильно установленные розетки и их недостаточное количество на кухне могут спровоцировать даже пожар.

Мощность электроприборов на кухне

Перед тем как начать работу, необходимо составить план. В результате должна получиться некая схема розеток на кухне. Перед этим необходимо подсчитать мощность всех электрических приборов, которые будут располагаться на кухне.

Внимание! На нашем сайте заработал конструктор кухни. Ознакомиться с ним и спроектировать кухню своей мечты можете совершенно бесплатно! Также может пригодиться конструктор шкафов-купе.

Составим примерный список:

• освещение: 150-200 Вт;
• холодильник: 100 Вт;
• варочная поверхность плиты: 3500-7500 Вт;
• духовой шкаф: 2000 Вт;
• микроволновая печь: 2000 Вт;
• посудомоечная машина: 1000-2000 Вт;
• электрический чайник: 2000 Вт;
• газовая колонка: 2000 Вт.

Очевидно, что вы не будете включать все устройства одновременно. Однако сумму мощностей посчитать надо. Обычно значение находится в диапазоне 10000-15000 Вт.

Максимальная мощность, при которой включено несколько токоприемников не должна быть выше 7000 Вт. В противном случае, задумайтесь о разделении нагрузки по фазам и введении 380 Вольт.

Какой кабель выбрать для кухни

Следующее действие – расчёт сечения общего питающего провода электрического щитка и отходящих проводов до каждого токоприемника на кухне. Чтобы купить хороший кабель, следуйте правилам ниже:

• если нагрузка приборов не превышает 3500 Вт – кабели из меди ВВГнг LS 3*2.25м 2 ;
• если нагрузка приборов не превышает 5500 Вт – кабель из меди ВВГнг LS 3*4м 2 ;
• если общая нагрузка всех электроприборов до 10000 Вт – кабель из меди ВВГнг LS 3*6м 2 ;
• если общая нагрузка всех электроприборов до 15000 Вт – кабель из меди ВВГнг LS 3*10м.

Если в вашем доме старая система заземления (то есть, нет третьего защитного проводника), то установка трехжильного кабеля всё равно является подходящим вариантом. Это делается, чтобы в дальнейшем избавить вас от замены, реконструкции проводки.

В любом случае ещё один провод лишним не будет. Он может пригодиться при обрыве шнура или каких-либо других повреждениях.

Схема размещения розеток на кухне

Вы выбрали проводку. Теперь самое время поговорить о том, как разместить розетки на кухне. Чтобы сделать это грамотно, нужно обязательно согласовать эту разметку и планировку дизайна (если она еще не готова). Это делается во избежание ситуаций, когда евророзетки располагаются не в нужном месте, а прячутся в труднодоступной зоне, например за плитой. Чтобы не допустить этого, сначала придумайте планировку расположения бытовой техники, а потом уже расположение розеток.

Нарисуйте на альбомном листке план кухни с учетом всех бытовых приборов. Расставьте розетки для каждого из них. Совсем не нужно продумывать расстояние от них и просчитывать размеры. Это делается для подсчёта общего количества и предназначения каждой розетки. Изобразив всё это на бумаге, вы уже будете иметь предварительное представление о том, как правильно расположить розетки на кухне.

Количество розеток на кухне

Хочется сразу сказать, что оптимальное число розеток, находящихся на кухне, должно быть на 25% больше количества электрических приборов, планируемых к подключению. Это теория подкрепляется одним убеждением. Человек сможет воспользоваться какими-то дополнительными редко используемыми устройствами (мясорубка, миксер, кухонный комбайн и т.д.) В таком случае нет необходимости в отключении других электроприборов или использовании удлинителей.

Обязательными приборами считаются холодильник, плита, микроволновка, вытяжка, посудомойка, телевизор (на кухне иногда присутствует). В этот список можно внести и некоторую мелкую бытовую технику (при условии, что она ежедневно эксплуатируется).

Монтаж розетки около выключателя – полезное решение. Ведь никогда не будет лишним место , где можно взять напряжения, которое ничем не заставлено, и имеет удобное расположение (пригодится, например, для пылесоса).

На фартуке кухни должны обязательно быть евророзетки для подключения мелкой техники. Хотя бы по одной розетке на правую и левую части.

Отвечая на вопрос, сколько розеток нужно на кухне, спешим предложить еще один вариант подсчёта: под каждую технику + 2 по краям столешницы + 1 около обеденного стола.

Расстояния и места размещения

Расчёт количества – только пол дела. Теперь предстоит сделать что-то наподобие разметки стен на бумаге, где будет отображаться расположение мебели.

В этом деле вам понадобятся точные параметры помещения: длина, ширина, высота помещения. Поочередно схематически прорисовывайте все элементы интерьера и бытовой техники. Теперь возьмите план и перенесите его на разверстку стен. Для каждого электрического прибора существует правила, которых стоит придерживаться.

Холодильник

Розеточный ряд должен располагаться на нижнем уровне. Так, чтобы не было видно подключения. Невозможно с точностью определить какое это должно быть расстояние. Ведь нужно учитывать особенности холодильника. Специалисты говорят, что оно должно быть не ниже 10 см от пола, то есть примерно на одном уровне с ножками холодильника.

Свои слова они доказывают тем, что если расположить ряд выше, то он будет упираться в вилки. Однако если вы намерены выключать вилку часто, то нижнее расположение навряд ли подойдет. Удобнее будет сделать подключение в рабочей зоне, а не спрятать его за холодильником.

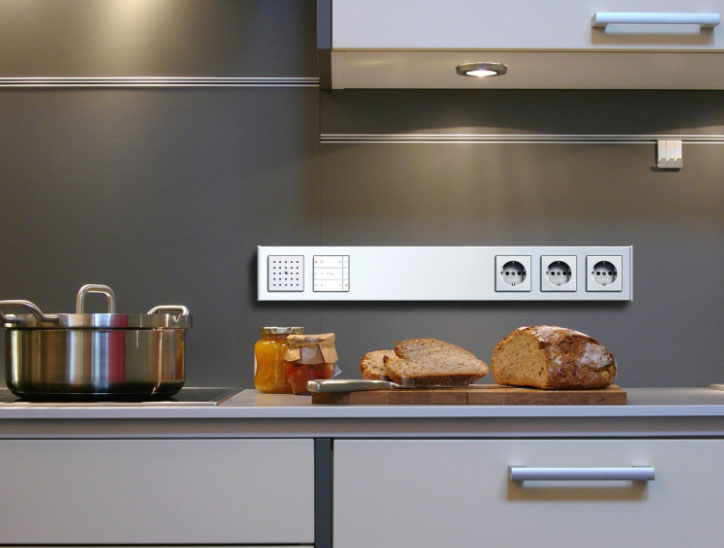

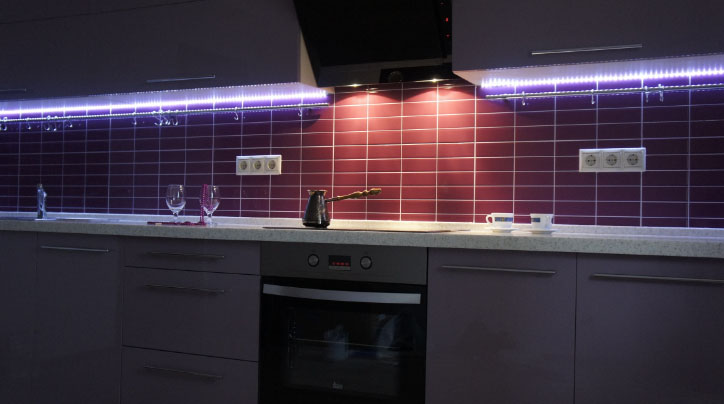

Розетки рабочей зоны и над столешницей

Высота столешницы варьируется в диапазоне от 80 до 90см. Далее идет пространство с фартуком примерно 55-60см, а над ним навесные шкафчики.

Высота розеток над столешницей на кухне должна состоять 100-105 сантиметров от пола. Они окажутся посередине «простенка» и их удобно будет подключать к мелкой кухонной технике (блендеру, миксеру, комбайну, электрической овощерезке). Если между столешницей и стеной есть плинтус, то расстояние должно быть не менее 5 см, чтобы розетка не задела его. Сколько комплектов розеток разместить? Один между кухонной мойкой и варочной поверхностью плиты, а второй в любом углу.

То есть, всего над столешницей желательно установить 2 розеточных комплекта. Если внешний вид их вас не устраивает, обдумайте варианты при которых их придется встраивать в столешницу. Выдвинутый блок наружу выглядит как небольшая коробочка. Под него тоже нужна розетка, ведь протягивать сверху шнур не эстетично.

Вытяжка

Сверху, почти под потолком выводится розетка для вытяжки. Большую роль играет бренд устройства. Дешевые модели обходятся выводом кабеля и подключением его прямо изнутри вытяжки. Более дорогая техника идет за своей вилкой в комплекте. Если ее срезать самостоятельно, то это повлечет за собой потерю гарантии.

Поэтому при поломке вытяжки вы не сможете починить её бесплатно.

Варочная и духовка

В вашем распоряжении мощная варочная поверхность? В таком случае делается вывод кабеля и его подключение при непосредственном контакте колодки панели. Второй вариант – установка специальной силовой розетки.

Духовые шкафы, в отличие от варочных поверхностей, выпускаются с обычными вилками. Здесь не нужно ничего придумывать, всё по стандарту – подключение в простые розетки.

Очень удобно, когда по левой или по правой стороне от плиты, духовки имеются шкафчики с дверцей. Тогда расположить розетки можно прямо внутри них на задней стенке. Отступ равен примерно 15-20см. Если нет возможности смонтировать розетки в шкафчиках, остается подключиться от нижней группы. При установке духовки отдельно от плиты, розетка размещается в нижнем ящике на высоте до 70 см.

Посудомойка

• Согласно своду правил по проектированию и строительству (проектирование и монтаж электроустановок жилых и общественных зданий п. 14.29) вблизи моек и раковин запрещается размещать розетки. Поэтому всегда делайте отступ при монтировании розеточной группы для этой сантехники.
• За посудомоечной и стиральной машинами также запрещается выполнять розетки по понятным причинам.
• Одну розетку можно разместить рядом с обеденным столом (в том случае, если он находится около стены, а не посередине столовой).
• Когда вы запланировали приём гостей, вам несомненно понадобятся дополнительные приборы, чтобы приготовить еду или подключить их по приходе гостей прямо на столе (блендер, соковыжималку, комбайн для нарезки, шоколадный фонтан и т.д.).
  Даже в будни еще одна розетка на кухне никогда не будет лишней. Например, можно подключить ноутбук, если вы привыкли иногда работать в этом помещении.

Рекомендации по проводке и автоматам

• автомат на 16 вольт монтируется для розеток, в которые подключены устройства до 3500 Вт;
• автомат на 25 вольт монтируется для розеток, в которые подключены устройства до 5500 Вт, кроме того сюда нужно протягивать отдельную группу;
• на кухне всегда сыро, поэтому перед щитком устанавливаем УЗО на ток 0,003 А;
• все розетки должны быть с заземлением;
• розетка устанавливается на каждый токоприемник;
• не используйте удлинители на кухне, ведь помимо дополнительной нагрузки на проводку, они могут стать причиной короткого замыкания (например, при проливании жидкости).

Частые ошибки

1. Делать монтаж при отсутствии плана действий, разметки, согласования дизайна с расположением розеток.
2. Подключение холодильника через удлинитель. У этого устройства короткий шнур. Несмотря на это, пользоваться удлинителем запрещается.
3. Подключение приборов, связанных с водой (посудомойка, стиральная машина) без УЗО, с помощью обычного автомата.
4. Установка простых розеток под смесителем или мойкой. Либо делайте отступ в 50 см, либо выбирайте влагостойкие модели (в Москве огромный выбор подобных устройств).

Если у вас нет никаких навыков в монтаже и строительстве, лучше воспользоваться услугами мастеров, чтобы не причинить вред проводке и себе. Они помогут качественно, быстро и недорого установить розетки на вашей кухне.
