Системы утепления – это комплексная отделка, наносимая на стены здания, главной функцией которой является сохранение тепловой энергии внутри помещений.
Система теплоизоляции представляет собой «пирог», в состав которого входят следующие слои:
- Теплоизоляционный материал;
- Клеевой состав;
- Армирующий слой;
- Декоративная отделка.
Такая конструкция не только является отличным теплоизолятором, но имеет защитную функцию, защищая несущие стены дома, значительно продлевает срок его службы.
В качестве утеплителя, могут применяться различные теплоизоляционные материалы, обладающие разными свойствами: теплоизолятор из пористого бетона, пенопласт, минеральная вата, экструдированный пенополистерол и т. д. Материал может быть в виде плит или рулонов. Для крепления теплоизолятора к стене применяется специальный фасадный клей и дюбель-гвозди. Сверху наносится армирующая сетка и декоративный слой.
Легкая штукатурная система утепления Илмакс
Утепление фасада сайдингом
Такой способ монтажа фасада представляет собой конструкцию из облицовочных материалов, закрепленных на специальном каркасе к стене здания. Для утепления к стене крепится теплоизолятор из минеральной ваты или пенополистирола. По промежутку между стеной и фасадом свободно циркулирует воздух, который препятствует скоплению влажного конденсата.
При таком устройстве фасада величина промежутка между теплоизоляционным материалом и фасадом может колебаться от 20 до 50мм. Подобная система способствует сохранению тепла в доме и препятствует скоплению влаги на утеплителе.
Какие системы утепления фасадов существуют
В современном строительстве для утепления наружных стен применяются три основных утеплительных системы: лёгкая штукатурная система, тяжёлая штукатурная конструкция и вентилируемый фасад. Рассмотрим, что из себя представляет каждая конструкция, и какие достоинства и недостатки имеет.

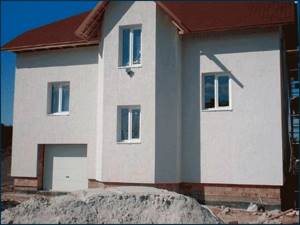

Лёгкая штукатурная конструкция или «мокрый фасад»
Самый простой и недорогой способ сделать свой дом тёплым. Технология производства работ при использовании этого способа заключается в следующем: на предварительно подготовленное основание (стену) крепятся при помощи клеевой смеси листы теплоизолятора. Систему утепления мокрый фасад спутать с другой системой невозможно. Внизу фотография готового дома, утепленного именно по технике мокрого фасада.
Крепление усиливается дюбелями. После этого наносится слой армирующей сетки. Далее выполняется декоративная отделка путём нанесения штукатурки и/или фасадной краски. В качестве теплоизоляционного материала используется плиты из пористого бетона, пенополистерол или минеральная вата.
К достоинствам данной утеплительной системы можно отнести: простоту устройства, экономичность, высокую эффективность. Система утепления с использованием пористого бетона Velit — долговечная, экологически чистая и негорючая.
Недостатки связаны с характеристиками других используемых материалов, например, пенополистерол повреждается грызунами, горюч, неэкологичен. Такая конструкция утепления наиболее часто применяется для теплоизоляции малоэтажных домов в частном строительстве.
Тяжёлая штукатурная конструкция утепления наружных стен
По технологии производства работ этот вариант полностью повторяет предыдущий, но слой штукатурки наносится более толстый. Такой способ утепления делает фасад очень устойчивым к различным механическим и климатическим воздействиям. Различия в способах монтажа теплоизоляционных плит всё же имеются: на наружную стену перед креплением плит утеплителя устанавливаются анкера, а используемая армирующая сетка имеет более плотную структуру.
Достоинства такой системы утепления: очень высокие теплосохраняющие свойства, возможность окончательной отделки любым материалом. Главный недостаток такой системы утепления – создание дополнительной нагрузки на стены и фундамент. А также такая конструкция значительно дороже, чем лёгкая штукатурная и требует привлечения высококвалифицированных специалистов.

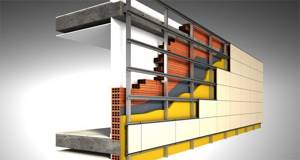

Вентилируемый фасад
Такая конструкция практически не используется для теплоизоляции малоэтажных домов, однако является весьма эффективной и надёжной. Главная особенность этой системы – наличие воздушной прослойки между теплоизоляционным материалом и ограждающей конструкцией. Вентилируемый фасад выполняет защитную функцию в отношении несущих стен и продевает срок их службы.
Монтаж системы утепления вентилируемый фасад выполняется следующим образом: вдоль наружных стен монтируются вертикальные и горизонтальные направляющие конструкции, которые образуют решетчатый каркас. После этого крепится или засыпается слой теплоизолятора, который сверху покрывается специальной защитной мембраной. По окончании монтажа крепится защитный экран, в качестве которого могут применяться: керамогранит, искусственный и натуральный камень, алюминиевые плиты, сайдинг и т. д.
Достоинства вентилируемого фасада: высокая эффективность, вариативность конечной отделки. Недостатки: большая нагрузка на фасад и фундамент, высокая стоимость. Для устройства вентилируемого фасада необходимо заказывать проект на утепление.
Вот, как то так, я коротенько рассказал об этих конструкций. Конечно, подробно все описать в этой статье не получится, но общее понятие теперь у вас есть. Более подробно, я конечно, буду писать, возможно даже по статье на каждую систему, но это не сейчас.
Лёгкая штукатурная система
Теплоизоляционная композиционная система с тонким штукатурным слоем для малоэтажного строительства. PAROC LINIO 10
Продукт PAROC LINIO 10 является инновационным решением для создания тонкослойных штукатурных теплоизоляционных систем в малоэтажном строительстве. Продукция идеально подходит как для нового строительства, так и для реконструкции существующих зданий.
- Позволяет существенно сократить тепловые потери через наружные стены.
- Обеспечивает великолепное снижение уровня уличного шума.
- Может использоваться как для монолитных, так и для каркасных типов наружных стен.
Закрепите теплоизоляцию PAROC LINIO 10 на фасаде с помощью клеевого состава. Просверлив сквозь толщу утеплителя отверстие в несущей стене, закрепите изоляцию с помощью фасадных дюбелей.
- Несущая стена: бетон
- Теплоизоляция: PAROC LINIO 10
- Фасадный дюбель
- Базовый армирующий слой + стеклосетка
- Декоративный слой
PAROC LINIO 10 может применяться для утепления оконных и дверных проёмов.
| Термическое сопротивление | |||||
| Термическое сопротивление | |||||
| Лямбда | 0,10 | 0,15 | 0,20 | 0,25 | |
| PAROC LINIO 10, лямбда A | 0,038 | 2,63 | 3,95 | 5,26 | 6,58 |
| PAROC LINIO 10, лямбда Б | 0,040 | 2,50 | 3,75 | 5,00 | 6,25 |
Теплоизоляционная композиционная система с тонким штукатурным слоем для зданий широкого спектра применения. PAROC LINIO 15
Продукт PAROC LINIO 15 является инновационным решением для создания тонкослойных штукатурных теплоизоляционных систем, для всех типов зданий любой сложности. Обладая повышенными физико-механическими характеристиками, продукция PAROC LINIO 15 может применяться для теплоизоляции фасадов высотных зданий.
- Обладает высокой эластичностью, сглаживая несущественные неровности фасада.
- Устойчива к воздействию высокой ветровой нагрузки.
- Пожаробезопасна, позволяет существенно увеличить огнестойкость внешних стен здания.
Закрепите теплоизоляцию PAROC LINIO 15 на фасаде с помощью клеевого состава. Просверлив сквозь толщу утеплителя, отверстие в несущей стене, закрепите изоляцию с помощью фасадных дюбелей.

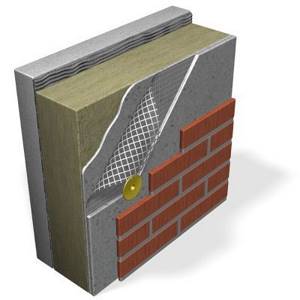

Теплоизоляционная композиционная система с тонким штукатурным слоем с облицовкой клинкерной плиткой. PAROC LINIO 18
Продукт PAROC LINIO 18 является инновационным решением для создания тонкослойных штукатурных теплоизоляционных систем для всех типов зданий с декоративной отделкой штукатурными составами и штучными облицовочными материалов (клинкерная плитка). Продукция идеально подходит как для нового строительства, так и для реконструкции существующих зданий.
Равномерное распределение прочностных показателей в теплоизоляции обеспечивает одинаково качественные рабочие поверхности плит (нет необходимости в красной полосе). Высокие прочностные характеристики продукта подходят для применения на особо ответственных фасадах. Стабильность геометрических размеров плит обеспечивает долговременную эксплуатацию фасада без появления трещин и повышенных тепловых потоков. Закрепите теплоизоляцию PAROC LINIO 18 на фасаде с помощью клеевого состава a фасадные дюбеля следует устанавливать сквозь армирующий слой.
- Несущая стена: бетон
- Теплоизоляция: PAROC LINIO 18
- Фасадный дюбель
- Базовый армирующий слой + стеклосетка
- Декоративный слой (клинкерная плитка)
Термическое сопротивление Термическое сопротивление Лямбда 0,10 0,15 0,20 0,25 PAROC LINIO 18, лямбда A 0,038 2,63 3,95 5,26 6,58 PAROC LINIO 18, лямбда Б 0,040 2,50 3,75 5,00 6,25
Теплоизоляционная композиционная система с тонким штукатурным слоем с облицовкой клинкерной плиткой. PAROC LINIO 20
Продукт PAROC LINIO 20 является инновационным решением для создания тонкослойных штукатурных теплоизоляционных систем для всех типов зданий с облицовкой из штучных материалов (клинкерная плитка). Продукция идеально подходит как для нового строительства, так и для реконструкции существующих зданий.
Закрепите теплоизоляцию PAROC LINIO 20 на фасаде с помощью клеевого состава a фасадные дюбеля следует устанавливать сквозь армирующий слой.
- Несущая стена: бетон
- Теплоизоляция: PAROC LINIO 20
- Фасадный дюбель
- Базовый армирующий слой + стеклосетка
- Декоративный слой (клинкерная плитка)
Теплоизоляционная композиционная система с тонким штукатурным слоем для высокоэнергоэффективных зданий. PAROC LINIO 80
Данное решение создано для создания штукатурных фасадов на зданиях с низким потреблением энергии. Возможность применения продукции большой толщины позволяет существенно сократить тепловые потоки через наружные стены.
- Ламельные плиты крепятся к фасаду только с помощью клеевого состава. Для выбора правильного клея необходимо следовать инструкциям компании – системодержателя.
- Монтаж ламельных плит происходит быстро и без особых затруднений.
- Поверхность теплоизоляции обеспечивает ровную поверхность идеально пригодную для нанесения штукатурных слоев.
Ламельное строение продукта придает ему высокие прочностные характеристики. По этой причине PAROC LINIO 80 идеально подходит для создания штукатурных фасадов в высотном строительстве.
Подробнее о легкой штукатурной системе
Данная система иногда еще называется «системой скрепленной теплоизоляции». Также ее называют системой утепления фасадов мокрым методом. Монтаж рассматриваемой системы производится следующим образом:
В первую очередь необходимо очистить фасад здания или стену от штукатурки, краски или другого материала. Далее приклеивается теплоизоляция – для этого используется специальный клей, отличающийся высокими показателями стойкости к различным внешним факторам.
После приклеивания теплоизоляционный материал дополнительно закрепляется дюбелями, что позволяет надежно закрепить его и исключить вероятность отклеивания от фасада или стены. После этого на поверхность утеплителя наносится тонкий слой специальной штукатурки. При этом штукатурка армируется сетью, выполненной из стекловолокна. Такое решение позволяет создать прочную структуру и защитит от размывания штукатурки во время косых дождей.
Подробнее о легкой штукатурной системе
Завершающим этапом утепления с использованием данного метода является нанесения покрытия, играющего декоративную роль.
В качестве теплоизоляционного материала в данном случае, как правило, используются плиты из пенополистирола, также ламели и плиты из минеральной ваты. Рассмотренная система утепления может быть применена для зданий любого типа: жилых, высотных зданий, офисов и т.д.
Во время выполнения операций по утеплению с использованием легкой штукатурной систему обязательно следует учитывать рекомендации разработчики данной системы, так как лишь в этом случае получаемый результат будет действительно качественным. Любая, даже небольшая ошибка, допущенная в процессе монтажа, может стать причиной серьезных последствий, связанных со снижением долговечности системы.
На сегодняшний день рассмотренная система обрела широкую популярность, однако, строительные организации по-прежнему продолжают допускать ошибки при выполнении соответствующих работ.
Рассмотрим самые распространенные ошибки, встречающиеся при утеплении методом легкой штукатурки:
- Нанесение клея на малую часть поверхности плиты теплоизоляционного материала (40% и менее);
- Промазывание стыков, образующихся между плитами утеплителя, клеевым составом;
- Отсутствие так называемых армирующих «косынок», находящихся в углах проемов;
- Ситуация, когда армирующая сетки находится не внутри защитного слоя.
Источник: term-pro.ru
Легкая штукатурная система утепления фасадов это
- Все форумы
- Технологический форум
- Машиностроение
- Металлургия
- Химия, нефтехимия и топливная промышленность
- Деревообработка
- Пищевая промышленность
- Животноводство, рыбоводство и растениеводство
- Другие темы
- Общие вопросы
- Промышленность стройматериалов
- Экология
- Охрана труда и техника безопасности
- Биржа труда
- Генеральные планы
- Сооружения транспорта
- Автомобильные дороги
- Железнодорожные пути
- Мостостроение
- Другие темы
- Общие вопросы
- Инженерные изыскания
- Биржа труда
- Архитектурные решения
- Дизайн интерьеров
- Ландшафтное проектирование
- Реконструкция и реставрация зданий
- Градостроительство
- Общие вопросы
- Другие темы
- Светотехника
- Биржа труда
- Основания и фундаменты, механика грунтов
- Конструкции железобетонные
- Конструкции деревянные
- Конструкции металлические
- Обследование и усиление строительных конструкций
- Ограждающие конструкции, кровли
- Общие вопросы
- Другие темы
- Строительная теплотехника
- Защита от шума и вибрации
- Программы ConstructorSoft
- Организация строительства и производства работ
- Биржа труда
- Классификация зданий, помещений и зон
- Пожарная сигнализация
- Общие вопросы
- Огнестойкость строительных конструкций
- Оповещение и эвакуация
- Водяное и пенное пожаротушение
- Газовое, порошковое и аэрозольное пожаротушение
- Дымоудаление
- Другие темы
- Огнеопасные свойства веществ и материалов
- Биржа труда
- Генерация электроэнергии
- Электрические подстанции
- Силовое электрооборудование
- Электроосвещение внутреннее
- Электроосвещение наружное
- Заземление и молниезащита
- Воздушные и кабельные ЛЭП
- Общие вопросы
- Другие темы
- Взрывозащищенное электрооборудование
- Электропривод и электрические машины
- Учёт электроэнергии
- Электропроводки и токопроводы
- Программы Beroes Group
- Релейная защита и автоматика
- Контактные сети
- Электроснабжение объектов
- Биржа труда
- Автоматика и телемеханика
- Локальные сети передачи данных
- Телевидение и радиовещание
- Общие вопросы
- Другие темы
- Телефония и другие системы связи
- Контроллеры и электроника
- Оптоволоконные сети передачи данных
- Видеонаблюдение и СКУД
- Охранная сигнализация
- Биржа труда
- Внутренние водопровод и канализация
- Наружные сети водоснабжения
- Наружные сети канализации
- Насосные станции
- Противопожарное водоснабжение
- Общие вопросы
- Другие темы
- Биржа труда
- Холодоснабжение
- Вентиляция
- Кондиционирование
- Воздухоснабжение
- Аспирация (пылеудаление)
- Общие вопросы
- Другие темы
- Биржа труда
- Тепловые станции
- Теплоснабжение
- Теплоизоляция оборудования и трубопроводов
- Тепломеханические решения котельных
- Отопление
- Устройства газоснабжения
- Общие вопросы
- Другие темы
- Биржа труда
- AutoCAD, AutoCAD LT и СПДС модуль Autodesk
- AutoCAD Civil 3D (Land Desktop), AutoCAD Map 3D и AutoCAD Raster Design
- Revit Architecture и AutoCAD Architecture
- Revit Structure, AutoCAD Structural Detailing и Autodesk Robot Structural
- Revit MEP и AutoCAD MEP
- Autodesk 3ds Max (Design), AutoCAD Freestyle и Autodesk Impression
- Autodesk Design Review, DWG TrueView, Autodesk DWF Writer, AutoCAD WS
- Autodesk Navisworks Products, Autodesk Vault Products
- AutoCAD Electrical
- AutoCAD Mechanical
- Autodesk Inventor
- AutoCAD Phttps://www.proektant.org/index.php?topic=659.0″ target=»_blank»]www.proektant.org[/mask_link]
Системы фасадного утепления
Фасадные системы утепления защищают стены и элементы строения от влияния агрессивных внешних факторов. Среди них: солнечный свет, природные осадки и различные механические повреждения. Поэтому для фасадной отделки строения выбирают надежные атмосферостойкие материалы. Еще учитывают, соответствие архитектурному стилю, окружающему ландшафту и эстетическим требованиям хозяина.
Фото 1. Штукатурное утепление фасада стена в разрезе
- штукатурные;
- мокрые;
- навесной вентилируемые.
Современные технологии отделки фасадов частного дома придают совершенный эстетичный внешний вид зданию. Они предотвращают потерю тепла из здания и проникновение холода внутрь, защищают от разрушения стены и фундамент. Чтобы выбрать надежную фасадную систему необходимо знать особенности все применяемые технологии и их особенности.
Технологии отделки фасада дома
В строительстве применяется 2 основные технологии отделки для зданий жилого и нежилого типа. К ним относят: «сухую» и «мокрую», они отличаются использованными материалами и способом их монтажа.
Сухой способ отделки фасада дома
Суть «сухой» технологи заключается в фиксации к стенам здания облицовочных материалов при помощи надежных крепежей. Отделка стен фасада сухим способом может включать комплексное утепление. Эта технология доступна как на завершающем этапе строительства, так и при капитальном ремонте.
Системы фасадного утепления предполагают создание многослойных конструкций с использованием современных теплоизоляционных материалов. В их качестве выступает минеральная вата, пеноизол, экструдированный пенополистирол, пеноизол. Для облицовки фасада используют сайдинг, фасадные панели, деревянную вагонку, блок-хаус, сэндвич-панели, камень, керамогранит.
Фото 2. Сухой способ отделки фасада дома
Мокрый фасад
Мокрый фасад предполагает использование различных штукатурных материалов и клеящих составов. Метод подходит для несущих стен из кирпича, камня, железобетонных плит, пеноблока, пеногазобетона. Оштукатуривание внешних стен производится минеральными, силикатной, акриловой, силиконовой штукатурками.
Отделочным работам предшествует подготовка стен под штукатурку. «Мокрая» отделка фасада частного дома предполагает использование различных стройматериалов. К ним относят: фасадные штукатурные составы, смеси финишной отделки, клеевые составы для крепления керамогранита, плитки, лакокрасочные материалы, различные цементные смеси и декоративные штукатурки.
Фото 3. Схема отделки стен методом «мокрый фасад»
Новые технологии облицовки и утепления фасадов
- вентилируемый фасад. Еще одна новая технология отделки. В ее основе лежит использование несущего каркаса. На него крепится облицовочный слой, именно он придает зданию красивый эстетичный внешний вид. Данная технология основывается на создании воздушного зазора между несущей стеной и отделочным слоем. Благодаря ему, сохраняется тепло внутри строений зимой и не происходит перегрева стен летом. Все работы по созданию навесного вентилируемого фасада требуют соблюдения особых правил.
- «бесшовная» система утепления стен фасада. Контактный способ утепления предполагает отделку без сквозных швов. Слой теплоизоляции без стыков крепится на железобетонные питы при помощи дюбелей. В качестве утеплителя используют эковату, минвату. На теплоизоляционные плиты наносится тонкий штукатурный слой, сверху его армируют стеклосеткой. Для создания привлекательного внешнего вида наносят декоративную штукатурку.
Фото 4. Вентилируемый фасад
Утепление фасада дома: этапы
- Оценка поверхности, изучение состояния стен. Выбор фасадной системы утепления.
- Выбор материалов, составление сметы и проведение подготовительных работ. Предварительное выравнивание поверхности стен здания.
- Проведение работ по гидроизоляции.
- Монтаж утеплителя и проведение работ по влагозащите теплоизоляции.
- Декоративная облицовка фасада.
Точный перечень работ зависит от выбранных отделочных материалов и способа отделки.
Выбор материалов для утепления фасада дома
- тип материала стен;
- наличие сложных архитектурных элементов и особенностей;
- габариты строения;
- толщину стен;
- климатические и погодные условия.
Фото 5. Утепление фасада минеральной ватой
В качестве теплоизоляции используют материалы на основе минеральной ваты, эковату, пенополистирол. Профессиональные системы утепления фасада дома «Кнауф» и «Цересит» как раз используют их в качестве теплоизолятора. Эти две системы одинаковы по теплоизоляции, но система утепления «Кнауф» обходится дешевле.
При выборе материалов обращают внимание на коэффициент звукоизоляции, теплопродность, огнестойкость, экологичность утеплителя. Еще при выборе утеплителя учитывают стоимость продукта, влагостойкость и воздухопроницаемость. Для экономии бюджета семьи в качестве утепления выбирают минвату или пенополистирол. Это одни из недорогих утеплителей.
При выборе материалов для утепления и отделки фасада дома учитывают сложность архитектурных форм и удобство монтажа. Для утепления конструкции сложной формы выбирают неслеживаемые мягкие утеплители, такие как рулонная эковата, способная обеспечить плотное прилегание к внешним стенам.
Источник: ursgroup.ru
