Проводка в частном доме своими руками под штукатурку

На сегодняшний день современное жилище отличается разнообразием бытовой электротехники, а это ведет к повышенным нагрузкам на электросеть. Проводка в зданиях старой постройки вообще не рассчитана на большое количество электро-потребителей. Правильно сделанная разводка и подключение электричества – залог комфорта и безопасности.

Электрификация жилых помещений — задание не простое. Но если вы обладаете некоторыми знаниями и навыками, усвоите определенные правила, то вполне сможете сделать электропроводку в доме самостоятельно.

В любом случае, если вы не рискнете связываться с электрикой, знания полученные на нашем сайте позволят проконтролировать работу вызванного мастера, указать на недостатки и избежать недоработок. В результате это сэкономит вам время и поможет избежать проблем и связанных с ними растрат.

Электропроводка своими руками – основные правила

Электропроводка в доме своими руками пошаговая. Проводка в частном доме.

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием. Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:

• необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям;
• монтируются они на уровне 60 – 150см от пола;
• открывающиеся двери не должны закрывать доступ;
• кабель подводят сверху;
• высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб. Подводка питания осуществляется снизу;
• количество розеток определяется из расчета 1 штука на 6м квадратных. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники. Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения);
• кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его);
• горизонтальные укладываются на расстоянии 5–10 сантиметров от перекрытий и карнизов и 15см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема. Расстояние до газовых труб не должно быть меньше 40 сантиметров;
• проводка не должна соприкасаться со строительными конструкциями из металла;

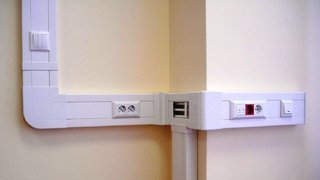

• применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Схемы электропроводки

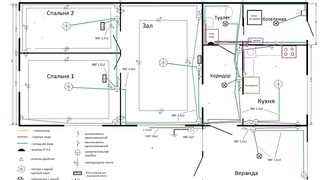

Вся электрика в доме начинается с разработки подробного плана и схемы. Главное в схеме – это указать места монтажа приборов и прокладывания кабелей, также важно точно определить месторасположение розеток, выключателей, светильников и бытовой техники.
Для упрощения разводки проводов потребители разделяются на группы.

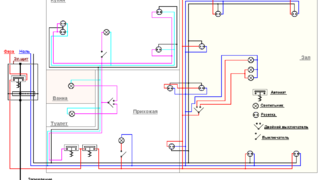

Схема разводки электричества с группировкой по потребителям

Группировка потребителей может быть произвольной. Она упрощает схему подключения, распределяет нагрузку и позволяет экономить материалы.
Схема электропроводки дома на даче отличается от квартирной методом подводки кабеля: в многоэтажном – начинается от этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Определение силы тока

Важным моментом при планировании электропроводки является расчет силы тока в электросети. Зная этот показатель нагрузки, можно безошибочно определить, какой нужен автомат и кабель с соответствующим сечением.

Планируемую нагрузку можно рассчитать по формуле:

Сила тока=Суммарная мощность бытовых приборов (Вт)/Напряжение в сети (В).
Например: восемь 60 Вт ламп, электрочайник 1600 Вт, холодильник 350 Вт, электро-духовка 1200 Вт. Сетевое напряжение 220 В. Итог: ((8*60) +1600+350+1200)/220=16,5А.
Стандартное потребление дома не выходит за рамки 25 Ампер.

Определение размера сечения кабеля

Не менее важная задача – определить сечение кабелей, которые будут использоваться для разводки электричества. От правильности выбора зависит безопасность вашего жилища. Несоответствие сечения нагрузкам повлечет за собой перегрев кабеля, который может вызвать короткое замыкание и пожар.

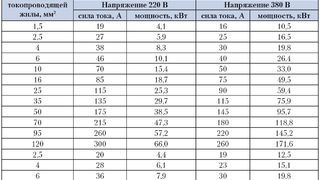

Определить нужный размер кабеля можно с помощью таблицы.

Например, если расчетная сила тока равняется 16,5А, планируется закрытая разводка с использованием медных проводов, тогда необходим кабель минимум на 2 кв. мм. Для 25 Ампер – 4 мм 2 . Для разных групп распределения берется кабель в соответствии с предполагаемой нагрузкой.
Ввиду того, что таблица указывает предельно точные значения, а по факту наблюдаются частые колебания силы тока, нужен определенный запас сечения. Для определения длины кабеля нужно измерить все расстояния рулеткой и прибавить до четырех метров про запас.

Возле входа в квартиру устанавливают щит освещения, в который монтируются устройства защитного отключения и подключаются провода. Обычно для сети выключателей и освещения предполагается установка УЗО на 16 А, розетки — на 20 А. Электроплита требует установки помощнее – на 32 А и подключается отдельно.

Монтаж электропроводки

После всех предварительных расчетов сам монтаж не вызовет особых сложностей. Главное – придерживаться рекомендаций и соблюдать технику безопасности.
Первый этап – разметка. Маркером отмечаем линию прокладки кабеля. Далее отмечаем месторасположение светильников, розеток и ЩО (щит отключения).

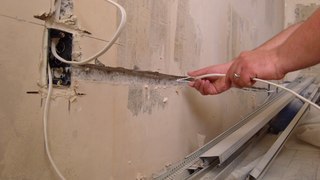

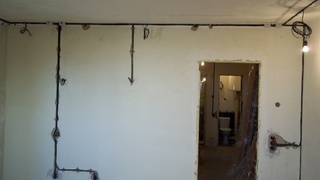

На втором этапе штробим стены, если необходима скрытая проводка, или монтируем открытым способом. Отверстия для оборудования выполняются перфоратором, используя насадку-коронку. Используя штроборез (инструмент с двумя параллельно стоящими алмазными дисками) или перфоратор, делают штробы для кабеля глубиной около 20-ти мм, куда по ширине должны спокойно вмещаться провода.

На потолке кабель можно прикрепить к перекрытию и скрыть декоративным потолком. Также можно спрятать проводку в пустотах перекрытий, проделав отверстия ввода-вывода, и затянуть ее туда.
Далее перфоратором делают в углу помещения отверстия для ввода кабеля сквозь стену. Теперь можно приступать непосредственно к монтажу.

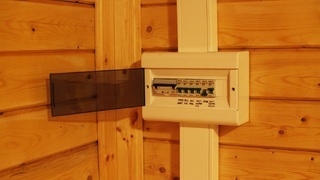

Для начала надо установить ЩО, внутрь которого подсоединяется УЗО. У готового к подключению ЩО сверху находятся клеммы ноль, внизу — заземляющие, а между ними стоят автоматы.

Дальше заводится внутрь кабель и оставляется не подключенным потому, что к щиту распределения его имеет право монтировать только сертифицированный электрик с соответствующим удостоверением. Для подключения вводного кабеля к ЩО синий проводок крепится к нулю, а к верхнему контакту (к фазе) УЗО – белый, к заземлению – желтого цвета с зеленой полоской (цвета могут отличаться в зависимости от производителя). Автоматы соединяются сверху последовательно перемычкой из белого провода или специальной медной шиной фабричного производства. Теперь можно разводить проводку.

Открытый вариант монтажа

Монтаж открытой проводки выполняется в следующей последовательности:

1. Согласно нанесенных отметок, фиксируем короба или кабель-каналы. Крепление выполняем саморезами, 5 – 10 см от краев с шагом 50 сантиметров.
2. Монтируем коробки распределения, розетки и выключатели. Поскольку они навешиваются на стены, то прикладываем к месту расположения, отмечаем точки крепежа, сверлим и закрепляем.
3. Кабель прокладываем от розеток к ЩО, начиная от точек подключения с использованием ВВГ — 3*2,5 провода.
4. От ламп и выключателей к распредкоробу ведем ВВГ — 3*1,5 кабель.

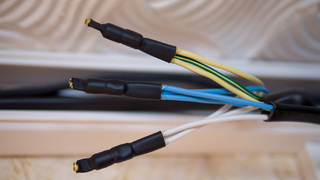

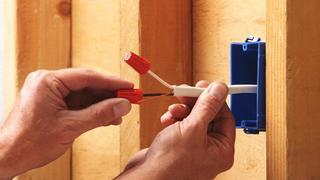

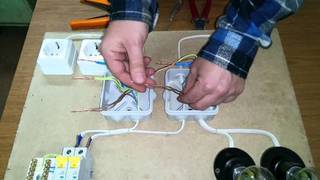

Жилы проводов в распредкоробках соединяют по цвету зажимами (колпачками СИЗ) или с помощью клемм быстрого соединения типа WAGO.
ВВГ кабель 3*2,5 в ЩО прикрепляется фазой (жила коричневого или красного цвета) к УЗО, ноль (синего цвета) крепится вверху, заземление (желтый проводок с зеленой полоской) — снизу. Теперь готовая схема «прозванивается» тестером. Если всё хорошо, то приглашаем электрика.

Разводка скрытой проводки

В скрытом варианте монтирование проводки отличается лишь тем, что провод прокладывается с использованием специальных гофр, которые укладываются в ранее подготовленные штробы, что позволит при необходимости заменить проводку, не разрушая отделку. Подрозетники и распределительные коробки устанавливаются в проделанные ниши.
По завершению всех работ заделываются штробы штукатуркой, можно использовать шпаклевку из гипса для уплотнения проводки.

Электропроводка в частном доме

Монтаж электрического кабеля в частном доме потребует особых мер безопасности, в особенности, если дом деревянный.
Проводка в таком жилище производится с учетом таких требований:

1. Используются самозатухающие провода и кабеля с отличной изоляцией.
2. Коробки распределительные и установочные должны быть металлическими.
3. Все соединения герметизируются.
4. Открытая проводка не должна соприкасаться со стенами и потолками. Её можно монтировать, используя фарфоровые изоляторы.
5. Скрытая проводка проводится по металлическим (медным) трубам, коробам из стали в обязательном порядке c заземлением. При использовании пластиковых гофр и коробов их монтируют в штукатурку. Такой вид монтажа безопаснее и выглядит более эстетично.

Дополнительный шаг для повышения безопасности деревянного жилища – установка УЗО (дифференциального реле), реагирующих на утечку тока и короткое замыкание отключением автомата.

Итог

Электропроводка в доме своими руками — задача не из легких, но вполне выполнимая. А если вы перед тем, как провести электропроводку, хорошо изучите этот вопрос, процесс работы не вызовет особых сложностей, а результат вас порадует.

Каждый мастер может ошибаться, поэтому даже если вы доверили работу специалисту и оплатили услугу, контроль за его действиями поможет избежать дальнейших проблем. Принимая работу вы сможете по-достоинству оценить качество и будете знать за что платите.

Источник: vsadu.ru

Проводка в доме своими руками – да будет свет!

Гофрированные трубы Болгарка Цемент Розетка Лента электроизоляционная (изолента) Коробка (карбонитная, монтажная) Штроборезы Уровень Линейка Кусачки Показать все

Не каждый домашний умелец знает, как правильно прокладывается электропроводка в доме своими руками. Мы поможем сформулировать основы для начинающего мастера и оснастить дом светом и теплом.

Монтаж проводки в доме – выбираем способ

Устройство электрокоммуникаций можно осуществлять как открытым, так и закрытым способом. Открытый тип прокладывают на поверхности стены, прикрывая кабели пластиковыми трубками или плинтусами. Уровень высоты для этого типа не регламентируется и выбирается произвольно.

При выполнении монтажных работ открытой проводки запрещено совмещение кабелей различной мощности в одном плинтусе. Причем данные декоративные элементы необходимо выбирать из несгорающего материала, который, к тому же, обладает изоляционными свойствами. В подвальных и чердачных помещениях кабели укрепляют при помощи специальных скоб.

Электропроводка скрытого типа располагается в специально предназначенных для этой цели пустотах, внутри конструкций подвесных потолков или перегородок. Прокладывание силового кабеля рекомендуется делать одновременно с устройством полов. Если готовых ниш нет, то производится штробление стен, а в полученные борозды и укладывается провод. При устройстве электросистемы для осветительных приборов под слоем штукатурки необходимо применять кабели, имеющие защитную изоляцию.

Как проложить проводку в доме – особенности планирования

Делая монтаж электропроводки в частном доме, необходимо помнить, что скрытые штукатуркой коммуникации должны пролегать идеально ровно по горизонтали или вертикали. Прокладывая кабели во всевозможных пустотах, можно выискивать кратчайшие пути, экономя при этом провод. Монтируя электричество в подвесных конструкциях потолков, необходимо применять материалы, которые не поддерживают горение. Выполняя монтаж в помещениях с высокой влажностью, не применяйте провода, имеющие защитную оболочку из металла.

Читайте еще: Беспроводной видеодомофон – современные технологии в вашем доме

Прежде чем начинать работы, необходимо тщательно продумать, как провести электропроводку в доме, соблюдая все правила безопасности. Ведь неправильно выполненные работы могут иметь неприятные последствия. В местах разветвления кабеля необходимо устанавливать специальные распределительные коробки, которые будут скрывать места соединений и предохранять их от нежелательного замыкания. Выполняя монтаж скрытого типа проводки, необходимо устанавливать розетки и выключатели особого вида.

Высота установки электрокабеля регулируется самостоятельно, но должна быть не менее 40 см от пола, для безопасности жильцов дома от поражения электричеством в случае непредвиденного затопления. Следуя регламентам техники безопасности, розетки следует устанавливать на значительном расстоянии от раковин и радиаторов отопления. Расстояние между этими объектами должно быть не менее 50 см.

Установка же розеток в помещениях, предрасположенных к высокой влажности (бани, сауны), допускается на расстоянии, превышающем 2,6 м от источника воды.

При установке электродвигателей и различного другого силового оборудования необходимо выбирать модели, доступ к внутренней части которых возможен только при помощи специальных инструментов. Подключение приборов и электроплит требует применения кабеля, имеющего соответствующее сечение и обязательно покрытого металлической оболочкой. Такой провод можно прокладывать под полом, выбирая наиболее короткий путь от автоматов к прибору.

До того, как проложить проводку в доме, необходимо составить на бумаге подробный план, отмечая на нем каждый выключатель и места расположения отопительных и силовых приборов. При помощи схемы можно точно рассчитать необходимое количество кабелей определенного сечения, что позволит серьезно сэкономить средства. Далее мы расскажем, как выполнить электропроводку в доме, и даже самый далекий от электричества человек сможет это сделать самостоятельно.

Проводка в доме своими руками – приступаем к работам

Монтаж электрокоммуникаций не представляет ничего сложного, главное – это соблюдение необходимой последовательности, и обязательно все получится. Так что теперь самое время приступить непосредственно к обсуждению процесса, как сделать электропроводку в доме.

Источник: remoskop.ru

Электропроводка в частном доме пошаговая схема

Самостоятельная прокладка новой электропроводки требует грамотного подхода и аккуратности. Перед началом непосредственного монтажа чертится схема электропроводки. В частном доме это особенно актуально, так как ошибки при прокладке способны привести к пожароопасной ситуации. Нарисованная схема электроснабжения поможет быстро и точно устранить возникшие в будущем повреждения или провести модернизацию домашней сети.

Требования к проводке в частном доме

Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов. Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.

Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема. При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.

Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения. Вот основной список:

• электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
• монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
• при использовании металлических каналов, создаётся надёжное их соединение друг с другом;
• металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
• соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
• все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
• места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
• части электропроводки, содержащие металл, защищаются от различных факторов среды;
• цветовое сочетание жил кабеля должно совпадать для однотипных жил;
• номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;
• кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.

Этапы выполнения электропроводки

Соблюдение всех требований обеспечит правильность выполненной электропроводки в доме своими руками. Пошаговую схему составления плана можно представить в виде таких операций:

• выбор материала и его количество;
• чертёж схемы монтажа;
• прокладка и установка всех частей электропроводки;
• проверка работоспособности.

Самостоятельно выполнить пункты несложно. Но перед тем как правильно провести проводку в доме, понадобится выполнить подготовительный этап. Он включает в себя определение мест, в которых будут расположены точки подключения электроприборов и светильников, их количество.

Выбор материалов и способ монтажа

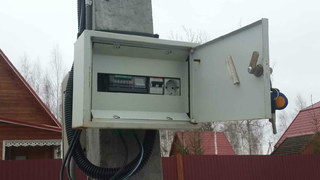

Энергоснабжающая компания подаёт электроэнергию по проложенным линиям с использованием столбов и опор или по силовому кабелю, зарытому в земле. От общей линии происходит ответвление кабеля на электрощит, расположенный на территории частного владения. Ответвление выполняется двухпроводным или трёхпроводным проводом.

Соответственно, используется линия двухфазная или трёхфазная. Чаще отводится кабель, содержащий фазу и ноль. На конце этой линии устанавливается электросчётчик. Важно знать, что линия до счётчика полностью принадлежит энергоснабжающей компании, и выполнять какие-либо операции с ней запрещено.

Дальнейшая прокладка линии выполняется уже силами хозяина домовладения самостоятельно или электриком. Сама линия может быть проложена открытым или скрытым видом.

Проводка открытого типа выполняется по поверхности в видимом виде, что одновременно является как недостатком, так и преимуществом. Достоинство в простоте прокладки, свободном доступе к любой части электросети, а недостаток — плохая защищённость от механических повреждений. Кабель, прокладываясь по поверхности, крепится через изоляторы, напоминающие собой грибок.

При этом конструкция розеток, выключателей, распределительных коробов используется накладного вида. Для защиты от повреждений и обеспечения электробезопасности применяются пластиковые короба. Они образовывают канал, в который и укладывается кабель.

Скрытая проводка располагается в выполненных, а после прокладки кабеля заштукатуренных, штробах. Спрятана в напольной стяжке или за фальшь панелями. Электрофурнитура используется внутреннего исполнения. Сам провод, если не прокладывается в бетонной или кирпичной стене, укладывается в металлорукаве.

Недостаток в том, что при повреждении провода придётся извлекать его из монолитных конструкций. Возможно, использовать и комбинированный метод, одни участки делая скрытыми, а другие наружными. Обязательными частями электропроводки в доме будет:

1. Электрический щиток.
2. Автоматический выключатель.
3. Точка подключения электроприбора.
4. Выключатель.
5. Распределительная коробка.
6. Кабель.

Электрический щиток устанавливается такого размера, чтоб в него поместились все вводные элементы. Автоматический выключатель предназначен для быстрого разрыва провода при возникновении аварийной ситуации на линии. Основная его характеристика — значение номинального тока. На сколько ампер понадобится автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь.

При подборе автомата учитывается не только мощность подключаемых приборов, но и качество, а также сечение проложенной электропроводки. Несоответствие сечения кабеля, который будет использоваться для разводки электричества, может привести к его перегреву, в результате чего произойдёт короткое замыкание и пожар.

Сечение провода характеризуется величиной тока, которую он пропускает через себя без ухудшения своих электрофизических свойств. Например, медный провод сечением 1,5 мм/2 выдерживает продолжительную токовую нагрузку в 19 ампер. Поэтому применять автомат на 20 A при таком сечении нельзя, понадобится на 16А.

Распределительная коробка имеет вид пластикового контейнера с крышкой, по бокам которой выполнены отверстия для ввода кабеля. Основная её характеристика — размер и качество материала её изготовления. Выключатели и розетки рассчитываются на ток, не превышающий значения подключённых к ним приборов.

Построение схемы

После выбора материалов и расположения точек подключения электроприборов выполняется чертёж электрической схемы. Лучше всего использовать готовый план дома, на котором изображаются все элементы, участвующие в построении электрической сети.

Для упрощения разводки проводов потребители разделяются на группы, это также поможет распределить нагрузку и позволит сэкономить материалы. Если частный дом имеет много помещений, то на чертеже отдельно изображаются розеточные цепи и освещения. На схеме указывается следующее:

1. Точки выхода линий с привязкой к поверхностям помещения. Это розетка, выключатель, светильник. В качестве привязки указывается как минимум два размера, например, от пола и края стены.
2. Прокладка кабеля и установка элементов.
3. Линии, соответствующие прохождению проводов. Для наглядности лучше выполнять разными цветами и подписывать назначение, марку и сечение закладываемого провода.
4. Подключение группы к фазе.
5. Обозначения линиями, за какую часть освещения отвечает определённая кнопка выключателя.

Уходящий со счётчика кабель выходит и коммутируется на щитке распределения. В нём устанавливается ряд автоматической защиты, состоящий из вводного автомата и однополюсных выключателей. В совершенстве каждая электрическая точка оснащается своим автоматом, но по затратам это не невыгодно. Поэтому создаются группы, на каждую из которых устанавливается свой предохранитель.

В середине группы расключение происходит следующим способом. Силовой провод, выходящий из автомата, разветвляется в коробке распределения на каждую электрическую точку. Такая точка представляет собой место, к которому коммутируется электрический прибор. При этом к розетке подводится провод с двумя или тремя жилами, и подключается она параллельно. Выключатель устанавливается последовательно в разрыв силового провода.

Провод с тремя жилами подразумевает заземление, выполненное по одному из трёх проводов. Присутствие заземление важно, так как на металлических корпусах электрических приборов есть разность потенциалов, например, на холодильнике, чайнике, нагревательном котле и т. д. Это напряжение может быть опасно для жизни в случае пробоя изоляции. Выполненное заземление устраняет эту проблему. Для этого в розетке предусмотрен заземляющий контакт. Фактически это непрерывная связь металлических частей электроприборов с землёй.

Заземление выполняется с помощью контура в виде треугольника, сваренного из толстого металла, имеющего равные стороны. Контур заземления размещается на расстоянии не более 1 метра от фундамента дома. К треугольнику с помощью болта прикручивается большого сечения провод, другой конец которого подключается к заземляющей планке в щитке.

Прокладка кабеля и установка элементов

После составления схемы и закупки материалов происходит монтаж. Главное, соблюдать технику безопасности и в точности следовать начерченной схеме. Вначале по поверхностям стен и потолков проводятся линии, соответствующие прокладке провода. Затем размечаются местоположения электрофурнитуры.

При скрытой проводке выполняется: штробление, подготовка углублений для розеток, выключателей, места для щитка. При наружном исполнении на равном расстоянии крепятся держатели кабеля и проделываются отверстия для крепежа накладной фурнитуры.

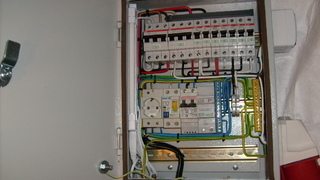

После прокладки и закрепления кабеля собирается щиток. Для этого на din рейку устанавливается вводный автомат и на каждую группу линий автоматические выключатели. При необходимости добавляется УЗО или вместо вводного ставится дифференциальный автомат. Это такой вид выключателя, сочетающий в себе одновременно функции автоматического выключателя и УЗО. В щитке также устанавливается планка заземления и нулевая.
