Технология устройства электрических полов под плитку

Устройство электрических теплых полов под плитку

Чтобы соорудить электрический теплый пол под плитку своими руками, нужно ознакомиться с некоторыми деталями его обустройства. Они включают в себя как выбор способа электрического обогрева, а также подготовку надежного основания. Кроме того, пользователю потребуется разобраться с методиками расчета мощности электрических полов выбранного типа.

Возможные варианты

Электрические полы подразделяются на следующие виды:

• системы типа «греющий кабель»;
• теплые полы на основе пленок ИК;
• нагревательные маты.

Под плиточное чистовое покрытие лучше всего подходят первая и третья разновидности. Обогревающие маты и греющий кабель имеют схожее устройство, отличаясь лишь деталями конструкции. При знакомстве с ними обращают внимание на следующие нюансы:

• Кабель для теплого пола поступает в продажу в виде бухт заданной длины, отличающихся тепловой отдачей.
• Электрические маты изготавливаются путем укладки жил того же кабеля на заранее сформованном основании. Он навивается с определенным шагом и имеет соответствующую количеству витков теплоотдачу.
• Инфракрасные системы обустраиваются из пленок ИК, по краям которых имеются электрические контакты для подключения питания.

Чтобы определиться с нужным для обустройства пола количеством кабелей, матов или пластин ИК, потребуется рассчитать общую мощность, достаточную для обогрева дома.

Расчет мощности теплых полов

К устройству электрического теплого пола под плитку можно приступать после определения мощности, требуемой для обогрева одной комнаты и всех помещений. Чтобы найти этот показатель, удобнее всего исходить из данных, полученных опытным путем. Для обогрева 1 квадратного метра площади потребуется кабельный электрический нагреватель мощностью порядка 140-180 Ватт. Исходя из этого показателя следует выбрать нужную длину обогревающего кабеля, ознакомившись с его паспортными данными.

Монтаж кабельного теплого пола.

При выборе пленочного обогревающего покрытия следует исходить из того, что требуемая мощность в этом случае в среднем составляет 150-220 Вт/кв. метр.

При выборе любого варианта также важно определиться с электрической мощностью, которую будут потреблять элементы теплого пола от домашней электросети.

Подготовительный этап

Перед тем как сделать электрические теплые полы под плитку своими руками, потребуется подготовить надежное основание. Оно может иметь следующие исполнения:

• деревянный (паркетный) пол;
• бетонная заливка;
• железобетонные плиты перекрытий.

Подготовительные мероприятия сводятся к их выравниванию и размещению конструктивных элементов, на которых впоследствии монтируются кабель, маты или пленки ИК. При необходимости придется утеплить основание. Также следует побеспокоиться о закупке всего необходимого оборудования и подготовить инструмент, без которого невозможен монтаж системы обогрева.

Инструменты и материалы

При обустройстве теплого пола потребуется следующий электромонтажный инструмент:

• бокорезы для нарезки проводов и снятия изоляции, отвертка и плоскогубцы;
• паяльник, используемый для лужения оголенных концов, а также припой и флюс;
• для прорубания штроб в полу и стене необходима болгарка с диском по камню или перфоратор;
• для прозвонки электрических цепей следует запастись измерительным прибором – мультиметром.

Помимо электромонтажных операций предстоят строительные работы, в ходе которых потребуются приспособления для подготовки и выравнивания стяжки. В состав типового комплекта кроме дрели с насадкой входят вместительная емкость и полный набор выравнивающего инструмента:

• шпатели обычные и зубчатые;
• правило нужной длины;
• валики и кисти для нанесения и выравнивания грунтовки;
• приспособления для разметки и контроля поверхностей: рулетка, строительный уровень, линейка и маркеры.

Из материалов потребуется приобрести элементы теплого пола выбранного типа в соответствующих количествах, а также метизы и компоненты для выравнивания основания (подготовки стяжки).

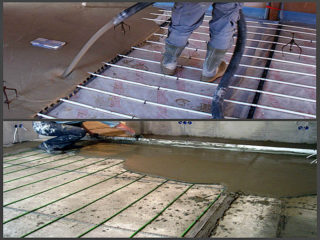

Заливка стяжки и укладка плитки

Для увеличения теплоотдачи греющий кабель под плитку часто монтируется прямо в цементную заливку. При ее обустройстве возможны следующие варианты:

• мокрая стяжка, изготавливаемая на основе цементного состава с добавлением различных пластификаторов и фиброволокна;
• полусухая смесь, получаемая за счет ограничения количества воды в ее массе;
• сухая стяжка, приготавливаемая на основе готовых смесей, содержащих в своем составе мелкие гранулы керамзита или фрагменты шлака.

Толщина электрического теплого пола, вмонтированного в стяжку, обычно задается в пределах от 3-х до 5-ти см. Нарушать эти показатели не рекомендуется по соображениям безопасности эксплуатации обогревающей конструкции. Укладка плитки на уже готовый электрический пол допускается только после полного высыхания залитой ранее стяжки – через четыре недели.

Полы без стяжки

Конструкция нагревательных матов и греющих кабелей не исключает возможности их укладки без стяжки. В ассортименте предлагаемых рынком теплых полов электрического типа имеются образцы с плоским и очень тонким кабелем. Он укладывается прямо на бетонное основание, а затем фиксируется посредством прилагаемых к комплекту метизов. Пошаговый порядок обустройства электрического пола допускает укладку керамической плитки поверх надежно закрепленного кабеля или плоских матов. Иногда в качестве подложки под нее используют влагостойкую многослойную фанеру.

Подключение к электросети

Для подключения электрических элементов, укладываемых в обустраиваемый под плитку теплый пол, потребуется выделить отдельную линию питания. Ее необходимо защитить автоматическим выключателем, для надежности включить последовательно с ним индивидуальный УЗО. До начала электромонтажных работ следует определиться с зоной подключения теплого пола. Для этого потребуется выбрать в удобном месте на стене участок для установки терморегулятора, к которому подводятся линия питания системы обогрева.

В помещениях с повышенной влажностью термостатический блок управления выносится в другую комнату или коридор, где есть свободный доступ к нему.

Блок управления с термическим датчиком приобретается отдельно, только в редких случаях это устройство входит в комплект поставки. Никаких затруднений при этом, как правило, не возникает, поскольку все блоки имеют стандартные размеры и легко монтируются на типовом подрозетнике. К достоинствам этого варианта относят возможность выбрать любой понравившийся образец из предлагаемого рынком ассортимента. Это может быть простейшая электромеханическая модель или современный электронный модуль управления, имеющий опцию программирования режимов работы.

Монтаж теплого пола под плитку

В настоящее время «теплые полы» считаются не только приятной роскошью, но и распространенным средством отопления дома. Технология монтажа теплого пола достаточно проста, зная ее все работы можно выполнить самостоятельно своими руками. Это значительно сэкономит затраты во время проведения ремонтных работ. Установка теплого пола чаще всего производится под плитку.

Электрический теплый пол наиболее безопасен.

Существует два распространенных вида теплого пола: электрический и водяной. Для того чтобы произвести монтаж водяного теплого пола в квартире, требуются соответствующие разрешения. Более доступной и практичной является установка электрического теплого пола.

Инструменты и материалы, которые необходимы для создания

электрического теплого пола

Схемы укладки теплого пола.

1. Терморегулятор.
2. Нагревательный кабель.
3. Материал для создания теплоизоляции.
4. Специальная сетка для теплого пола.
5. Монтажный скотч и ножовка.
6. Термодатчик.
7. Монтажная лента для теплого пола.
8. Измерительный инструмент (рулетка, строительный уровень).
9. Насадка-миксер на дрель (строительный миксер).
10. Плитка.
11. Смесь для стяжки и для укладки плитки.
12. Гофрированная трубка для укладки датчика.

Устройство теплого пола

Обязательные элементы теплого пола: терморегулятор и нагревательный кабель. Нагревательные кабели могут быть одножильные и двужильные. Двужильные кабеля стоят дороже, но они обеспечивают большую безопасность.

Схема подключения терморегулятора для водяного пола.

Терморегуляторы бывают разные. Самые сложные устройства наделены искусственным интеллектом. Этот фактор, конечно же, отражается на стоимости изделия. Сложные терморегуляторы могут не только отслеживать температуру пола, но и температуру воздуха на улице за пределами помещения.

Для автономного контроля температуры воздуха и пола применяются терморегуляторы, которые имеют два датчика. Если в доме имеется большое количество комнат, программируемые терморегуляторы объединяют в локальную сеть и управляют ими при помощи компьютера.

Для каждой комнаты следует устанавливать свою систему напольного обогрева, которая имеет отдельный терморегулятор. Не рекомендуется использование общего кабеля для нескольких комнат. Так как каждое помещение имеет различные потери тепла, то при подключении к одному терморегулятору нескольких комнат реальный контроль температуры воздуха будет лишь в той комнате, где установлен терморегулятор. В других помещениях температура будет или слишком высокой, или слишком низкой.

Технология монтажа теплого пола под плитку

Устройство электрического теплого пола под плитку

Перед началом укладки следует освободить помещение, снять напольное покрытие и тщательно подготовить к дальнейшей работе поверхность пола. В случае необходимости следует выровнять пол (сделать цементную стяжку) и очистить поверхность от строительного мусора.

В стене следует заранее подготовить место для установки термостата. Термостат необходим для регулирования температуры пола. При необходимости нужно сделать отдельную проводку, чтобы можно было подключить пол. После проведения подготовительных работ можно приступать к укладке кабеля и оборудованию теплоизоляции.

Для создания теплоизоляции применяется пенофол. Это современный материал, который имеет специальное покрытие толщиной в 14 мкм из фольги и самоклеющийся слой. Этот материал имеет очень хорошие свойства: он тонкий и легкий. Пенофол можно приобрести на рынке или в строительном магазине. Укладывать его необходимо покрытием из фольги вверх.

Используя монтажный скотч и ножовку, следует проклеить стыки. После укладки утеплителя поверхность следует устелить специальной тонкой сеткой. После этого можно начинать монтаж кабеля.

Монтаж электрического теплого пола производится с помощью монтажной ленты, которую необходимо крепить к полу. В настоящее время очень часто в продаже можно встретить нагревательные кабели уже наклеенные на эту специальную монтажную ленту. Они продаются в рулонах. Лента необходима для того, чтобы устранить лишние перегибы и сохранить все необходимые расстояния между кабелем.

Кабель необходимо укладывать своими руками на расстоянии 20-25 см друг от друга. Для хорошей работы электрического пола следует установить термодатчик. Расположение термодатчика следует предусмотреть так, чтобы не пришлось разрушать бетонную стяжку в случае замены. Чаще всего термодатчик устанавливают в трубку и лишь после этого вместе с кабелем его заливают цементом.

После укладки кабеля перед заливкой следует тщательно проверить монтаж всего оборудования и удостовериться, что нет неисправностей. Необходимо точно знать, что система сделана правильно и достаточно надежна. Ошибок здесь не должно быть.

Работоспособность системы проверяется при помощи подачи напряжения на кабель. При этом с помощью специального тестера измеряется сопротивление кабеля. Все необходимые параметры измерений указаны производителем и содержатся в паспорте изделия.

После тщательной проверки можно начинать делать цементную стяжку под плитку. Толщина цементной стяжки должна быть 4-5 см. Заливать пол следует равномерно. Необходимо уделять особое внимание тому, чтобы в стяжке не образовывались различные пустоты — при эксплуатации они могут вывести из строя нагревательную систему. После заливки пола следует выждать время до полного высыхания поверхности.

Примерно через 5-7 дней можно начинать укладывать плитку. Плитку следует укладывать по обычной технологии с применение специальных смесей или смеси сделанной своими руками из цемента и песка. Для того чтобы сделать смесь понадобится строительный миксер. Также для этих целей можно воспользоваться специальной насадкой на дрель.

Через месяц можно делать контрольную проверку работоспособности пола.

Выдержать такой промежуток времени необходимо не из-за того, что есть риск возникновения замыкания во влажной стяжке, а потому, что под воздействием температуры некоторые материалы сжимаются, а другие расширяются. Если включить пол до полного высыхания стяжки, раствор начнет высыхать неравномерно и в результате появятся пустоты и трещины. Эти проблемы могут вызвать растрескивание кафеля и неправильную работу нагревательного кабеля.

Создание качественного теплого электрического пола невозможно без соблюдения всех вышеизложенных условий. К укладке теплого пола своими руками необходимо подходить с большой ответственностью, так как демонтаж и ремонт обойдутся дорого.

Виды теплых полов электрического типа и выбор наиболее подходящих для укладки под плитку

Теплый пол под плитку электрический можно смонтировать по-разному. Существует несколько вариантов конструкций, которые питаются от сетевого напряжения, каждая из них имеет преимущества и недостатки. На уровень эффективности системы оказывают влияние и условия работы. Электрический пол подходит для обогрева плитки благодаря параметрам и принципу действия. По этой причине его часто обустраивают в помещениях с чистовым отделочным материалом подобного типа.

Разновидности электрических теплых полов

Конструкции подразделяются на несколько групп, отличных по комплектации и принципу работы:

• кабельная;
• с применением инфракрасной пленки;
• электрические маты.

Система представлена двумя вариантами, отличными по типу используемого кабеля: с одножильным и двужильным. Подогрев поверхности пола осуществляется по-разному. Если в конструкцию заложен одножильный кабель, то он будет отличаться двумя «холодными концами». Так называют участок провода, который не подвергается нагреву. Если планируется укладывать плитку на теплый электрический пол, оснащенный двужильным кабелем, такой вариант предусматривает наличие одного «холодного конца».

Конструкция с двужильным кабелем способна работать в усиленном режиме, поэтому ее часто применяют при обустройстве системы нагрева под кафель на больших площадях. Подключается такой контур с одной стороны. Теплый электрический пол под плитку, оснащенный одножильным проводом, монтируется так, чтобы можно было подключить контур с обеих сторон. Принцип установки такой системы сложнее.

Кабельный

Это классический вариант конструкции теплого напольного покрытия, которое питается от сетевого напряжения. При покупке необходимых комплектующих следует знать, что состоит данная система обогрева из следующих элементов:

1. нагревательный кабель нужной длины, предлагается в бухтах;
2. теплоотражающий материал, который будет использоваться в качестве подложки;
3. специальное крепление, позволяющее зафиксировать провод в разных точках.

Если электрический кабельный теплый пол под плитку обустраивается собственноручно, появляется возможность менять положение контура по своему усмотрению, опираясь проект системы обогрева. Данный вариант предпочтительно применять в случае, когда нужно сделать теплый пол на объектах сложной конфигурации — с большим количеством углов. Если решается вопрос, какие электрические теплые полы лучше уложить, нужно учесть, что кабельная конструкция заливается бетонным раствором.

Габариты контура, заложенные проектом, определяют длину нагревательного кабеля. Специальное крепление для фиксации электрического провода представляет собой гребенку с большим количеством близко расположенных ячеек. Важным моментом при обустройстве теплого напольного покрытия является выбор сечения проводника. Варианты из меди:

• 2х10 мм для тока 16 А, при мощности 3,5 кВт;
• 2х1,5 мм: 19 А; 4,1 кВт;
• 2х2,5 мм: 27 А; 5,9 кВт.

1. 2х2,5 мм для тока 20 А, при мощности 4,4 кВт;
2. 2х4 мм: 28 А; 6,1 кВт.

Инфракрасная пленка

Теплый пол электрический данного вида — хорошая замена кабельной конструкции. Работает пленка по другому принципу: прогревает сначала чистовое покрытие (плитку), затем тепло проникает в окружающие поверхности. Инфракрасный материал не обогревает воздушное пространство, значит, поверхность будет дольше оставаться теплой. Под плитку лучше использовать вариант пленки с карбоном в конструкции. Нагревательные элементы соединяются с помощью медных проводников.

Пленочный материал монтируется сухим методом. Для укладки электрического теплого пола данного типа не требуется заливка бетонной стяжкой. По этой причине инфракрасная пленка является наиболее предпочтительным вариантом, если необходимо избежать уменьшения высоты потолков. Этот материал характеризуется сравнительно небольшим уровнем энергопотребления, однако фактор не подтверждается, если система функционирует на высокой мощности и обеспечивает нагрев поверхности до температуры выше +21°С.

Нагревательные маты

Этот вариант имеет существенное преимущество перед кабельной системой, т. к. представляет собой готовую к монтажу конструкцию. Нагревательные маты, используемые для отопления помещения посредством нагрева плитки, представляют собой сетку, на которой закреплен провод с помощью специальных фиксаторов. Конфигурация контура в данном случае определяется при производстве. В процессе монтажа настилают сетчатую основу на черновой пол, кабель при этом не укладывается.

Эта разновидность электрического напольного покрытия характеризуется небольшой толщиной, благодаря чему высота потолка почти не изменится. Нагревательные маты стоят дороже, однако их лучше использовать, если планируется все работы производить своими руками. Сверху электрическая система обогрева закрывается плиточным клеящим составом или тонким слоем бетонной стяжки.

Какие лучше подходят

Если сравнивать электрические теплые полы, отмечается более интенсивное электромагнитное поле кабельной конструкции. Нагревательные маты оснащаются проводом небольшого сечения, поэтому уровень негативного воздействия будет меньше. Если сравнивать плюсы и минусы разных конструкций, отмечается, что инфракрасная пленка не оказывает влияния на уровень влажности в помещении. Воздух не пересушивается и даже ионизируется, уничтожая запахи.

Для низких комнат рекомендуется приобрести пленочный нагреватель, т. к. он монтируется в слой клея непосредственно под плитку. Другие варианты сильнее скрадывают свободное пространство на объекте. Отмечают и быстрый монтаж инфракрасного теплого покрытия. Однако данный вариант требует тщательной подготовки чернового основания.

Неровности могут привести к деформации материала. С этой точки зрения выделяют другие более надежные варианты: кабельную конструкцию и нагревательные маты.

Под плиточное покрытие используют все 3 разновидности. Нужно учитывать скорость нагрева. Электрические теплые покрытия характеризуются высокой скоростью теплопередачи от нагревательного элемента. Чем толще слой бетона или клеящего состава, тем дольше будет прогреваться напольная поверхность. Принимают во внимание рабочее время электрического пола.

Учитывая, что кабельная система создает сравнительно сильное электромагнитное поле, не рекомендуется эксплуатировать ее долго в течение дня.

Особенности подключения к терморегулятору

Такие конструкции монтируются при условии, что производился расчет мощности. Подобная мера позволяет спроектировать систему с подходящими параметрами. Чтобы уменьшить интенсивность потребления энергии, рекомендуется установить конструкцию с терморегулятором при обустройстве электрического теплого пола под плитку, технология монтажа регулирующего устройства:

• выбирают место крепления (предпочтительно на стене);
• участок, где будет располагаться терморегулятор, определяется местом выхода «холодного конца» кабеля;
• подводящие провода питания закрываются в предварительно подготовленной штробе, но сначала их закладывают в гофро-трубу, что позволяет снизить риск повреждения;
• на расстоянии 40 см от стены, где располагается терморегулятор, между витками проводов электрической системы теплого напольного покрытия фиксируют термодатчик, он должен воспринимать и передавать регулятору значение температуры системы.

Мощность потребления

Если электрическая нагревательная конструкция будет использоваться в качестве главного источника тепла, среднее значение достаточной мощности варьируется в зависимости от целевого назначения комнаты: 120-180 Вт/м². Подбирается тип системы обогрева. Ни одна разновидность электрической конструкции не входит в группу энергосберегающего оборудования.

Из 3 рассмотренных систем только инфракрасная пленка характеризуется пониженным уровнем потребления, когда терморегулятор настроен на температуру не выше +21°С. Чем интенсивнее нагрев, тем больше расходов: потребление электроэнергии существенно возрастает. Однако электрическую инфракрасную пленку все же можно отнести к энергоэффективным покрытиям благодаря возможности потреблять минимум энергии при некоторых условиях.

Нюансы монтажа

Нагревательный контур должен проходить по свободному от крупногабаритной мебели и техники участку помещения. Устройство теплого пола электрического типа:

1. выравнивается черновое основание;
2. сверху настилается слой гидроизоляции;
3. укладывают утеплитель (можно применять пенофол), его располагают так, чтобы фольгированная сторона находилась внутри помещения;
4. устанавливают термогерулятор, высота его крепления: от 500 до 1000 мм, схема подключения простая, т. к. к устройству подводится 2 провода;
5. кабель проверяют на работоспособность с помощью тестера или мультиметра;
6. производится заливка стяжки, в качестве которой используется бетонный раствор или клеящий состав под керамическое покрытие.

Заливка не выполняется, если планируется монтировать инфракрасную пленку. На этот материал можно сразу укладывать плитку. При монтаже кабельной системы толщина стяжки для электрического теплого пола варьируется от 30 до 50 мм. Для нагревательных матов значение этого параметра изменяется в пределах 20-30 мм. Расстояние между утеплителем и стеной должно составлять 100-200 мм, что не позволит конструкции деформироваться при тепловом расширении материала. Толщина теплого пола под плитку зависит от ряда параметров:

• сечение электрического кабеля;
• габариты утеплителя и слоя гидроизоляции;
• толщина бетонной стяжки или прослойки клеящего состава.

Укладка плитки

Используют материал, который хорошо проводит тепло. Клей необходимо тоже выбрать специальный. Плитка на электрический теплый пол монтируется по такому же принципу, что и на другие поверхности. Но следует выдержать нужную толщину слоя клеящего состава по всей площади контура.

Монтажные работы начинают с более видимого участка помещения. Если необходимо, плитку подгоняют под нужные размеры. Между изделиями устанавливают пластиковый ограничитель. Когда клеящий состав подсохнет (через сутки), выполняется затирка швов. При нанесении клея на кабельную систему важно заполнять все неровности, иначе напольное покрытие будет прогреваться неравномерно.
