Теплый пол под плитку как делать электрический

Электрический пол под плитку

Как сделать теплый пол электрический под плитку. Проектирование напольного покрытие позволяет снизить расходы на закупку материалов. Проект необходим для того, чтобы не случился локальный перегрев электрического кабеля обогревательной системы, плюсы которой заключаются в создании комфортного напольного покрытия. К примеру, из кафеля, который сам по себе является холодным.

Проект системы обогрева

Планируя устройство теплого пола в своей квартире либо частном доме, любой хозяин должен начинать с разработки проекта этой системы. Следует учитывать, что кабель не должен укладываться под мебель, а также бытовые приборы с большим весом (стиральную машину или холодильник), что позволит избежать излишней нагрузки на систему. Если этого не предусмотреть, то движение нагретого воздушного потока будет неправильным, поскольку он начнет возвращаться к источнику тепла.

Рекомендуется покупать мебель на ножках в комнаты с теплыми полами. При разработке проекта необходимо следить, чтобы расстояние между соседними витками составляло не менее 10 см.

Как сделать электрический тёплый пол под плитку

Существуют следующие виды теплого пола:

1. Маты.
2. Греющий кабель.
3. Стержневой.
4. Пленочный.

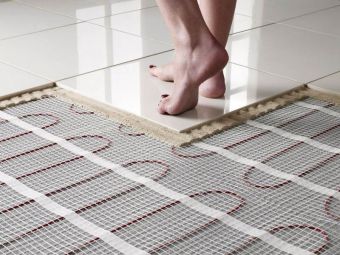

Электрический пол под плитку в матах представляет собой наиболее распространенный вариант для монтажа системы обогрева. Но тут есть необходимость заливки бетонной стяжки, имеющей такие минусы:

• увеличение нагрузки на плиты перекрытия (что является нежелательным в многоэтажных домах);
• уменьшение высоты потолка;
• необходимость проведения мокрых работ, что не всегда подходит хозяевам дома;
• долгий период застывания раствора.

Устройство греющего кабеля требует тщательных расчетов. Они являются более сложными, чем определение длины нагревательных матов, технология укладки которых на поверхности основания является более простой. Исключается необходимость расчета расстояния между витками кабеля.

Греющий кабель

Некоторые системы теплых полов, к примеру, нагревательные маты Электролюкс, имеют специальную подложку. Она не позволяет смещаться этим элементам после заливки бетонной стяжки. Для получения куска необходимых размеров нагревательные маты следует разрезать.

В процессе разработки проекта потребуется определить место, где будет располагаться устройство регулятора тепла. Важно, чтобы этот участок обеспечивал удобное использование прибора.

Разновидности теплого пола и их преимущества

Если возникла необходимость утепления кафеля, можно приобрести электрический либо водяной теплый пол под плитку, какой лучше выбрать – решать хозяину.

Подогрев пола с помощью инфракрасных или конвекционных термоматов обладает следующими достоинствами:

1. Установка в плиточный клей.
2. Бессрочная гарантия.
3. Теплоизоляция в 5 слоев.
4. Отсутствие электромагнитного поля.
5. Устойчивость к влажной среде.
6. Установка под любое напольное покрытие.
7. Обогрев помещения в любое время года.

Термоматы являются оптимальным решением для помещений любой площади и разного назначения. Управление нагревом такого электрического пола может осуществляться с точностью до 1 °С. Стоимость термомата небольших размеров составляет около 1 тыс. руб.

Конвекционные термоматы удобны тем, что электрический кабель укрепляется на сетке из стекловолокна. Этот вид электрического теплого пола под плитку, технология укладки которого не является слишком сложной, достаточно удобно монтировать своими руками. Для этого потребуется приобрести рулон нужных размеров. Укладывать термоматы можно под керамогранит либо под плитку.

В целом преимущества электрического пола перед системой водяного отопления следующие:

• исключение протечек, как в случае с водяным теплым полом;
• морозоустойчивость системы при отключении либо перебоях в электроснабжении;
• удобство и точность регулировки температуры поверхности напольного покрытия;
• постоянный уровень мощности прогрева пола;
• высота комнаты уменьшается минимально (тонкий кабель);
• простота обслуживания.

Чтобы грамотно подойти к вопросу монтажа электрических теплых полов под плитку, какие лучше из них выбрать и смонтировать, следует изучить представленные выше преимущества разновидностей систем отопления.

Подготовка к монтажу теплого пола

Перед тем как сделать электрический теплый пол, потребуется осуществить тщательную подготовку поверхности. Монтаж электрического теплого пола под плитку должен производиться на чистом и ровном основании.

Вначале осуществляется удаление старого пола и его элементов с помощью перфоратора. Все работы должны производиться с предельной осторожностью, иначе можно затронуть плиту перекрытия. Чистка поверхности осуществляется с помощью металлического шпателя, позволяющего снять все остатки старого покрытия. Крупный мусор можно убрать с помощью щетки или метлы. Перед уборкой пыли с основания всю поверхность необходимо смочить веником.

Для обеспечения качественного стыка между следующим слоем и основанием пол потребуется покрыть грунтовкой. Когда она впитается в поверхность основания, можно наносить второй слой. Каждый слой обычно должен сохнуть 1-3 часа. Помещение, в котором используется грунтовка, должно быть проветриваемым. Для соблюдения техники безопасности лучше воспользоваться респиратором.

С целью устранения различных дефектов выполняется черновая стяжка толщиной 30-70 мм. Выбор типа стяжки зависит от того, сколько времени будет высыхать тот или иной раствор.

Стяжка пола

Поскольку электрический подогрев монтируется на основании схемы подключения системы теплого пола под кафель, ее необходимо составить заранее. На ней отмечается шаг укладки греющего кабеля или матов под плитку своими руками. Схема разрабатывается с учетом следующих особенностей:

1. Отступ от стен составляет как минимум 10 см.
2. В тех местах, где будет стоять мебель либо другие крупногабаритные предметы, затрудняющие теплоотдачу, электрические полы не монтируются.
3. Элементы подогрева могут быть уложены в любом направлении.
4. Обогрев предусматривается только для необходимых участков.

Подготовительный этап связан с определением количества материалов, так как выбрать теплый пол следует, исходя из необходимой мощности системы прогрева помещения в зависимости от его назначения. Технология укладки электрического теплого пола под плитку требует предусмотреть место в стене для установки термостата.

Теплоизоляция основания для системы обогрева

Перед утеплением основания каждый угол необходимо промазать битумной гидроизоляцией. Если ремонт планируется производить в помещении с повышенной влажностью, то такая изоляция используется по всей площади для максимальной защиты от протечек. Несмотря на свой вид, битумная гидроизоляция отличается долговечностью и отличной защитой.

Далее потребуется выбрать наиболее подходящий утеплитель. Монтаж теплоизоляции толстым слоем целесообразен над грунтом либо подвалом, а также над помещением, в котором не предусмотрено отопление, включая балкон или лоджию. С этой целью применяется пенопласт либо пенополистирол. Укладка толстого материала разумна только до выравнивания пола. Толщина слоя должна варьироваться в пределах 20-100 мм.

Утепление пола пенопластом

Укладка тонкого слоя утеплителя производится на подготовленный пол. Для создания теплоизоляционного слоя подходит фольгированный пенофол. Материал укладывается отражающей стороной вверх, так как фольга позволяет направить тепло в помещение.

Фольгированный утеплитель

Укладка утеплителя осуществляется на определенном расстоянии от стены. Чем более толстым является слой утеплителя, тем больше следует оставлять расстояние.

Для пенополистирола оно должно составить 100 мм, а для пенофола – 50 мм.

На участки примыкания теплоизолятора к стене следует наклеить демпферную ленту, компенсирующую тепловое расширение утеплителя.

Монтаж системы теплых полов

Укладка электрического теплого пола предполагает устройство теплоизоляции. В качестве теплоизолятора применяется полипропилен, способный уменьшать высоту комнаты, как и пенополистирол. Подложка под электрический теплый пол в виде теплоизолятора закрепляется демпферной лентой, компенсирующей расширение покрытия при нагревании.

Поверх теплоизоляции укладывается сетка из металла, которая должна хорошо предотвращать контакт с нагревательными элементами. Благодаря металлической сетке электрический теплый пол в ванной или в другом помещении монтируется проще. А как сделать теплый пол в ванной под плитку читайте в наших материалах.

Далее следует осуществить подключение датчика температуры и термостата, которые позволяют устанавливать температуру обогрева напольного покрытия. Важно заранее определиться с датчиком, который регулирует электрические теплые полы под плитку, какие лучше выбирать типы термостата, зависит от предпочтений хозяина комнаты. Они делятся на встраиваемые и накладные.

Общая принцип укладки теплого электрического пола под плитку

Для проверки правильности работы системы к ней подключается тестер (мультимер), нужный для измерения сопротивления. После этого можно начинать заливку стяжки. Напольный кафель монтируется только после полного высыхания раствора. Укладка плитки на электрический теплый пол своими руками должна производиться по специальной инструкции с соблюдением предусмотренной технологии. Таким образом теплый пол под плитку электрический своими руками может сделать каждый.

Электрический тёплый пол под плитку своими руками

В данной статье мы рассмотрим, как сделать электрический теплый пол под плитку своими руками. Нагреваемый электрический теплый пол может являться отличным дополнением к основной системе обогрева в вашем помещении. Им можно воспользоваться в тех случаях, когда по тем или иным причинам основное магистральное отопление не работает. Кроме того, нагреваемый электрический пол вполне может быть и самостоятельным средством обогрева помещений, что позволит вам по-новому подойти к дизайну комнаты, избавившись от бросающихся в глаза радиаторов.

В любом случаем нагреваемый электрический пол создает зону обогрева в непосредственной близости от пола. Это особенно важно для тех помещений, где вы вынуждены ступать босыми ногами на пол, например, в спальнях или в ванных комнатах.

Кроме того, нагреваемый электрический пол будет незаменим в детских комнатах, ведь ребенок много времени проводит в игре непосредственно на полу.

Вы можете смонтировать нагреваемый электрический теплы пол под любое завершающее напольное покрытие, в том числе и под плитку, например, в ванной комнате.

Строительство электрического теплого пола возможно своими руками, без привлечения сторонних специалистов.

Сейчас на рынке предлагаются к продаже готовые комплекты электрического теплого пола следующих основных модификаций: инфракрасный пленочный и из греющего кабеля, который может быть скомпонован в специальные маты.

Инфракрасный электрический теплый пленочный пол под плитку своими руками

Монтаж инфракрасного электрического теплого пола под плитку не должен вызвать у вас особых проблем.

1. Первым делом необходимо выровнять пол, воспользовавшись обычной процедурой. рекомендуем вам при выравнивании пола по периметру помещения разместить демпфирующую ленту, которая предотвратит повреждения от температурной деформации массы стяжки.
2. На следующем этапе раскатайте по выровненной поверхности теплоотражающий материал.
3. К листам теплоизоляции жидкими гвоздями прикрепите инфракрасный теплый электрический пол, выведите его кабели проводке через специальную штробу к терморегулятору.
4. Непосредственно на пленочный пол можно разместить температурные датчики, проводку к которым нужно необходимо провести в защитной гофрированной трубе.

Электрический теплый пол из кабеля под плитку своими руками

Готовим основание

1. Если в помещении не планируется установка дополнительный источников тепла, кроме теплого пола, то поверхность основания нужно хорошо теплоизолировать. Особенно это актуально в том случае, если ваша комната находится непосредственно над неотапливаемыми помещениями.

Отмеряем нагревательный кабель

1. Чертеж помещения для расчета потребной длины электрического кабеля можно выполнить в масштабе на миллиметровой бумаге. Отметьте на чертеже крупную неперемещаемую мебель.
2. Исходя из необходимой мощности отопления, указанной в характеристиках нагревательного кабеля и отступив не менее 5 сантиметров от периметра – начертите схему размещения нагревательного кабеля. При расчете длины кабеля учитывайте, единственным или дополнительным источником обогрева будет ваш теплый пол.
3. При расчете необходимой длины учитывайте и характеристики кабеля. Он бывает с одной жилой, который подключается к сети с обоих концов или с двумя жилами – в этом случае он подключается к проводке только одним концом.

Готовим управляющее оборудование электрического теплого пола

1.Регулировка потока тепла, выдаваемого электрическим нагреваемым полом регулируется терморегулятором. Они бывают различных модификаций (электронные и механические) и конструкции (накладные и встраиваемые).

2. Место для размещения терморегулятора выбирается вблизи от магистральной проводки. В том случае, если терморегулятор имеет выносной термодатчик – проверьте длину его кабеля и выберете место для управляющего устройства.

3. Встраиваемый терморегулятор устанавливается в штробу, также в штробу укладываются кабели электропроводки и температурного датчика.

4. Для защиты температурного датчика от внешних воздействий стяжки помещаем его в гофрированную трубку, конец которой наглухо запаковываем изоляционной лентой. Выносная часть датчика должна находится около 40 см от стенки.

Прокладываем нагревающий кабель теплого электрического пола

1. Нагревающий кабель фиксируется на крепежной сетке по выбранной схеме прокладки. Закрепляем нагревательный кабель хомутиками из пластика.
2. Подключите терморегулятор к нагревательному элементу. Протестируйте его работу сначала на максимальной мощности, доводя ее до максимальной.
3. Оставьте нагреваемый пол в рабочем состоянии на некоторое время.
4. Отключите питание нагреваемого электрического пола.

Укладка кафеля на теплый электрический пол

1. Разместите на нагревательном кабеле вторую монтажную сетку. Так вам будет легче укладывать кафель.
2. С использованием обычного плиточного клея уложите на пол кафель или керамогранит.

Для того, чтобы подробно ознакомиться с процедурой укладки электрического теплого пола под плитку своими руками, вы можете посмотреть учебное видео.

Видео – электрический теплый пол под плитку

Источник

Как сделать электрический теплый пол под плитку своими руками

Пребывание в ванной комнате должно быть максимально комфортным, поэтому установка теплого пола в помещении становится рациональным решением. При наличии некоторого опыта в строительно-монтажных работах можно сэкономить на ремонте, выполнив укладку теплого пола под плитку своими руками.

• Как сделать электрический теплый пол под плитку своими руками
• Какой теплый пол лучше выбрать под плитку
• Как сделать теплый пол

Выбор системы теплого пола

Самыми популярными видами теплого пола являются водяной и электрический (пленочного или кабельного типа). Второй вариант – более доступен и практичен, поэтому можно остановиться на нем. Важным моментом станет выбор типа системы. Учитывая, что конструкция будет размещаться под плиткой, определенно лучше подойдет кабельный пол.

Покупка системы не должна доставить сложностей, поскольку в специализированных магазинах можно найти сразу готовые коробочные комплекты, включающие в себя все необходимое. Готовые комплекты содержат также инфракрасные системы, однако они отличаются более сложной установкой, поэтому лучше все же сделать выбор в пользу кабельных.

Комплектация теплого пола включает в себя специальные «маты» — изогнутый нагревательный кабель, уложенный сетку шириной в 45 сантиметров. Сюда же входят терморегулятор, предназначенный для регулирования температуры пола, и соединительные провода. Дополнительно следует приобрести утеплитель, в качестве которого вполне подойдет фольгированный пенофол. Он будет минимизировать потери тепла и позволит экономить на оплате электроэнергии в дальнейшем.

Сразу отдельно от системы обогрева пола приобретите плитку. Для этого этапа работ вам понадобятся:

• плитка подходящего размера и дизайна;
• плиточный клей, совместимый с теплыми полами;
• зубчатый шпатель;
• плиточная затирка:
• клинья для создания ровных швов.

Подготовка пола

Перед тем как приступить к монтажу нагревательных матов под плитку, нужно подготовить для этого уже имеющийся в ванной пол. Кабельные системы подогрева укладываются на чистую и ровную поверхность, поэтому тщательно вымойте пол в ванной комнате и полностью очистите его от мусора и всего лишнего.

При наличии неровностей на старом покрытии, прежде всего, попробуйте избавиться от них механическим способом. Если они не поддаются, придется выполнить стяжку пола для выравнивания его поверхности. При этом без стяжки никак не обойтись, если пол выполнен из дерева. Для работы лучше всего использовать быстросохнущие смеси, поскольку покрытие цементно-песчаными растворами отличается длительным периодом высыхания (до 14 дней).

Еще раз убедитесь, что пол полностью чистый и ровный, в противном случае кабель в дальнейшем может упираться в какие-либо неровности, что приведет к его истиранию и выходу из строя всей системы. Это очень неприятно, поскольку поломка электрического теплого пола станет фатальной: конструкция фактически не поддается ремонту.

Подготовка оборудования

Конструкция электрического теплого пола включает в себя нагревательный кабель и терморегулятор. Сам кабель может быть двужильными или одножильными. Первый вариант стоит гораздо дороже, однако является более надежным. Перед началом укладки теплого пола освободите помещение от мебели и предметов быта, снимите старое напольное покрытие и убедитесь в готовности поверхности к дальнейшей работе.

Сразу подготовьте место на стене, куда будет установлен электрический термостат, чтобы регулировка температуры пола была доступной и удобной. При необходимости оборудуйте отдельную проводку для теплого пола. С учетом технологии монтажа подобные устройства требуют отдельного вывода из щитка электропитания. Как только все подготовительные работы будут завершены, можно приступать к следующему этапу.

В качестве утеплителя применяется такой современный материал, как пенофол, который обладает специальным алюминиевым покрытием толщиной в 14 мкм, а также специальным самоклеящимся слоем. Подобный выбор материала для утепляющей основы довольно удачен: он тонкий и легкий, а его коэффициент теплопроводности — 0,049 Вт/мК. В продаже пенофол представлен в виде рулонов, которые раскручиваются и нарезаются в нужных размерах. Как только материал будет уложен (алюминиевым слоем вверх), стыки между листами нужно проклеить монтажным скотчем.

Монтаж нагревательного кабеля

Нагревательные кабели, представленные в продаже, обычно идут в комплекте с клейкой монтажной лентой, что позволяет значительно сократить время монтажа. Если приобретенный нагревательный элемент не имеет монтажной сетки, ее нужно будет купить отдельно. Укладка кабеля производится «зигзагообразно», и размер промежутков между витками должен составлять 20-25 см. Соответственно, закрепляется нагревательный шнур при помощи монтажного скотча для теплого пола.

Важным элементом нагревательного кабеля является термодатчик, фиксирующий температуру. Готовые комплекты обычно не предусматривают дополнительных действий, связанных с установкой термодатчика, однако в случае приобретения элементов системы по отдельности нужно предусмотреть расположение устройства таким образом, чтобы в дальнейшем бетонная стяжка не пострадала при его замене. Наилучший вариант — разместить термодатчик в гофро-трубке на месте выхода нагревательного кабеля наружу. Так вы сможете без проблем извлечь датчик в случае его поломки.

Установка терморегулятора и проверка работы системы

Финальным этапом установки нагревательного оборудования станет установка терморегулятора с последующей проверкой системы на работоспособность. Терморегулятор обычно крепится на стену в любом удобном месте ванной комнаты. Лучше всего проделать в стене специальное отверстие соответствующего размера, проштробив канавку для подводки электрического кабеля. Процесс монтажа устройства и активации системы не займет много времени и будет состоять из следующих этапов:

1. Подключите нагревательный кабель к терморегулятору, задействовав нужные электрические провода.
2. Подсоедините прибор к электрической сети с другой стороны. Лучше будет подключить систему теплого пола к отдельному входу на щитке, хотя на практике это соблюдается не всегда. Важно также чтобы кабель имел сечение, соответствующее потребляемой мощности системы.
3. Сразу по завершении укладки и подключения оборудования к системе электроснабжения приступите к его проверке на работоспособность. Для этого достаточно подать напряжение на кабель. Также для измерения сопротивления кабеля применятся специальный тестер, который позволяет удостовериться в целостности всей системы. Подробнее о параметрах измерения производительности системы можно узнать из паспорта изделия.

Укладка плитки на теплый пол

Процесс облицовки теплого пола практически не отличается от обычного монтажа плитки. Разница заключается лишь в использовании специального плиточного клея для теплого пола. Работа производится в следующем порядке:

1. Разложите плитку по ровной поверхности (в одном из соседних просторных помещений), чтобы увидеть, как ее лучше уложить, и как она в целом будет смотреться. Помните, что цельная плитка будет располагаться только на видимых участках, в то время как обрезки нужно клеить в скрытых местах. Начинать монтаж следует с той стороны, которая будет на виду, а обрезанные участки лучше скрывать сантехникой или мебелью.
2. Подготовьте плиточный клей, размешав сухую смесь в воде с соблюдением указанных на упаковке пропорций. Аккуратно нанесите его на зубчатый шпатель и промажьте нагревательные маты. Убедитесь, что все пустоты заполнились составом, а толщина клея над греющими элементами составляет не менее 5 мм.
3. Уложите первую плитку на клейкий слой. Установите по ее углам пластиковые клинья из комплекта. Тщательно проверьте уровень и угол горизонта. При обнаружении неровностей аккуратно сместите плитку в нужном направлении.
4. Продолжите укладку оставшихся плиток, на забывая разравнивать их и укреплять клиньями. При необходимости обрезать одну из деталей используйте плиткорез. Если данный инструмент отсутствует, можно заменить его хорошим стеклорезом или болгаркой, которые, тем не менее, не всегда хорошо режут напольную керамическую плитку.

По окончании укладки не спешите вынимать клинья и дождитесь полного высыхания поверхности (точное время обычно указывается на упаковке плиточного клея и составляет около суток). После этого остается лишь затереть швы шпателем, и работа будет полностью завершена. Еще на несколько дней помещение следует изолировать от посторонних, и только потом вновь проверить систему на работоспособность. За это время плиточный клей полностью высохнет и наберет максимум прочности.
