СВОД ПРАВИЛ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ

Фасадные системы и теплоизоляция фасадов — II. (2006 RU)

ТЕХНИЧЕСКИЕ ПРАВИЛА ПРОИЗВОДСТВА

НАРУЖНОЙ ТЕПЛОИЗОЛЯЦИИ ЗДАНИЙ

С ТОНКОЙ ШТУКАТУРКОЙ ПО УТЕПЛИТЕЛЮ

TECHNICAL RULES FOR PRODUCTION OF EXTERNAL

THERMAL INSULATION OF BUILDINGS WITH

THIN PLASTER APPLIED ON INSULATION

Дата введения 1998-05-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящие Технические правила по устрой­ству наружной теплоизоляции зданий с тонкой штукатуркой по утеплителю (дале е — Правила) предназнач е ны для повыш е ния теплозащиты на ­ ружных ограждающих конструк ци й жилых и об­щественных зданий и сооружен и й, выполненных из бетонов, кирпича и естественного к амня с целью прив е дения их в соо тветстви е с т реб о ва ниями СНиП II -3-79* «Строительн а я т е плотехни­ка» (с изменением № 3, утвержденным постанов­лением Госстроя России от 11.08.95 № 18-81 и измен е нием № 4, ут ве ржденным постановлени­ем Госстроя России от 19.01.98 № 18-8).

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящих Правилах использованы ссылки на следующи е документы:

СНиП II -3-79* «Строительная теплотехника» (и з д. 1998 г .)

СНиП 11-01-95 «Инструкция о порядке раз­работки, согласования, утверждения и составе проектной документации на строительство пред­приятий, зданий и сооружений»

СНиП 3.01.01-85* «Организация строительно­го производства»

ГОСТ 27320—87 «Дюбели-втулки распорные для строительства. Конструкция»

ГОСТ 28456—90 «Дюбели распорные строи­тельно-монтажные. Общие технические условия»

ГОСТ 26998—86 «Дюбели полиамидные для строительства. Технические условия»

ГОСТ 1144—80 «Шурупы с полукруглой голов­кой. Конструкция и размеры»

ГОСТ 10450—78 «Шайбы уменьшенные. Клас­сы точности А и С. Технические условия»

ГОСТ 16962—71 «Изделия электронной тех­ники и электротехники. Механические и клима­тические воздействия. Требования и методы ис­пытаний»

ГОСТ 15588—86 «Плиты пенополистирольные. Технические условия»

ГОСТ 9573—96 «Плиты из минеральной ваты на синтетическом связующем теплоизоляцион­ные. Технические условия»

Расчет теплопроводности строительных материалов — таблица с примерами

Г О СТ 27 3 21—87 «Леса стоечные приставные для строительно-монтажных работ. Технические ус л о в и я ».

3 ОБЩИЕ ПОЛОЖЕНИЯ

3. 1 Нас тоящие Пр ав и ла устанавливают общие пол о жен и я по производству наружной теплоизо­ляции зданий с тонкой штукатуркой по утеплите­лю и организационно-технологические решения, которые должны соблюдаться при проектирова­нии, выполнении и приемке этого вида работ.

3.2 Наружная теплоизоляция является кон­структивным элементом здания и представляет собой многослойную конструкцию, состоящую из плитного утеплителя, закрепляемого на повер­хности стены с помощью высокоадгезионного клеящего состава и (или) механического крепле­ния, армированного нижнего слоя штукатурки и декоративно-защитного покрытия.

3.3 Поскольку наружная теплоизоляция зда­ний с тонкой штукатуркой по утеплителю рассмат­ривается как нетрадиционная, основные кон­структивные элементы этой системы следует выполнять только из сертифицированных мате­риалов, предусмотренных проектом. Замена кон­структивных материалов без согласования с про­е к тной организацией и зака з чиком не гаранти­рует качество выполнения работ по данным Пра­вилам.

3.4 Расчетный срок службы теплоизоляцион­ного покрытия определяется проектной органи­ з ацией и должен составлять не менее 20 лет.

3.5 Настоящие Правила могут также исполь­зоваться при подготовке учебных пособий в сис­теме профессионального обучения.

4 ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ

ВЫПОЛНЕНИЯ РАБОТ

4.1 Производство наружной теплоизоляции следует начинать только после проведения ра­бот по обследованию и сбору сведений о зда­нии, испытанию поверхности стены на адгезию клеящего состава, разработки проектно-сметной докуме н тации и оформления соответствующего разрешения на производство работ, подписан­ного зака з чиком и организацией, выполняющей т еп лоизоляционны е работы.

4.2 Устройство каждого последующего эле­ме н та теплоизоляционного слоя следует выпол­нять после проверки качества выполнения соот­ветствующего нижележащего элемента и состав­ления а к та освид е тельствования скрытых работ.

ПОДГОТОВКА ОСНОВАНИЯ

4.3 Подготовка основания под наклейку утеплителя состоит из следующих технологичес­ких операций:

поверхность ст е ны не имеющая декорати в ­ных покрытий должна быть тщат е льно промыта водой с помощью агрегатов высокого давления и просушена. При наличии масляных пятен или других видов загрязнений эти места следует очистить или обработать специальными соста­вами для их нейтрализации;

старая штукатурка должна быть провер е на простукиванием по всей поверхности, сбита в местах обнаружения пустот и восстановлена;

неровности и перепады бол е е 1 см должны быть устранены, а трещины зашпатлеваны;

окрасочные покрытия (эмале в ые, лаковые, пластиковые) должны быть исследованы на со­вместимость с клеящим составом утеплителя. При несовместимости этих составов или когда химический состав старых красок неизвест е н, необходимо полностью удалить окрасочное пок­рытие. Для этого рекомендуются следующие спо­собы очистки:

сухая пескоструйная обработка;

влажная пескоструйная обработка;

термическое удаление (отжиг) ;

Поверхность основания должна быть огрунтована специальным составом, указанным в проекте, бе з пропусков и разрывов. При огрун­товке поверхности стены в местах выравни в аю­щих стяжек ее следует выполнять после отвер­дения раствора и просушивания выравнивающе­го слоя.

Грунтовка должна иметь прочное сцепление с основанием, на приложенном к ней тампоне н е должно оставаться следов вяжущего.

При подготовке поверхности основания не­обходимо соблюдать требования таблицы 1.

Т е хнически е требования

Пр е дельно е отклонение

Контроль (м е тод, объем,

Допускаемые отклонения поверхности основа ­ ния (при проверке двухметровой р е йкой)

Изм е рит е льный, т е хнич е ский ос­мотр, н е менее 5 измер е ний на кажды е 100 м 2 пов е рхности

Число неровностей (плавного очерта­ния) на длине 2 м

Допускаемая влажность оснований перед на­несением грунтовки не должна превышать:

Измерительный, н е мене е 2 изм е ­р е ний на каждые 100 м 2 повер­хности, ре гистрацион­ный

НАКЛЕЙКА УТЕПЛИТЕЛЯ

4.4 Для наружной теплоизоляции здания до ­ лжен применяться плитный утеплитель различ­ной ст е пени ж е сткости и огн е стойкости, предус­мотренный проектом (см. раздел 7).

Перед наклейкой утеплителя необходимо у бе­диться в наличии сертификата и соответствии его физико-механических свойств принятому про е к­тному р е шению.

Выявленные изъяны в плитном утеплителе (изгиб, д е формации, неправильные размеры, повреждения) должны быть устранены.

4.5 Клеящий состав наносится, как правило, на плиту утеплителя одним из следующих спосо­бов (рисунок А1 ):

маячковый — применя е тся в случаях, когда пов е рхность стены имеет н е ровности до 1 см . Клеящий состав наносится на поверхность пли­ты утеплителя в виде маячков из расчета 8—10 маячков на плиту размером 0,5 х 1 м ;

полосой — применяется в случаях, когда по­верхность ст е ны им е ет неровности до 0,5 см . Клеящий состав наносится на плиту в виде по­лос по периметру (в 2 см от края), а затем посе­редине. Полосы по периметру должны иметь раз­рывы, чтобы при наклейке плиты не образовыва­лись воздушные «пробки».

Эти два метода позволяют компенсировать неровности поверхности основания. При этом кле­ящий состав должен покрывать не мен е е 70 % поверхности утеплителя;

сплошной — применя е тся, когда поверх­ность основания не имеет отклонений. Клей на­носится на всю поверхность плиты (сплошная наклейка) и ра з равнивается с помощью шпателя с зубьями длиной 6—8 мм.

4.6 Для об е спечения высокого качества при­клейки утеплителя и сохранения его теплотехни­ческих свойств необходимо соблюдать следую­щи е условия:

после нанесения клея на плиту утеплителя он должен быть удален от краев плиты на ширину 1—2 см с тем, чтобы избежать его проникнове­ния на стыки при накл е йк е ;

сразу после нанесения клея плиту следует наклеить на поверхность. Д л я обеспечения плот­ного прилегания плиты к основанию, ее необхо­димо вначале приложить к поверхности стены на расстоянии 2—3 см от проектного положен и я, а затем прижать с помощью деревянного полутер­ка со смещением в проектное положение;

при наклейке плит утеплителя необходимо обеспечивать «перевязку» стыков (по типу кир­пичной кладки);

не допускать ширину щели на стыках между плитами более 2 мм , а более широкие щели за­полнять специально нарезанными полосами из материала этого же утеплителя. Заполнение от­крытых стыков штукатурным раствором или кле­ем не допускается (рисунок А2);

отклонение между плитами по толщине не должно превышать 3 мм ;

в местах примыкания утеплителя к существу­ющим конструкциям здания оставлять открытый стык шириной примерно 15 мм , который должен заполняться водостойкой мастикой. Полная версия документа

Источник: www.stroyevroklimat.ru

Смета на утепление наружных стен торцов здания спального корпуса

Смета на утепление наружных стен торцов здания спального корпуса СП. Основание: Ведомость объемов работ. Составлена в ценах по состоянию на 01.01.2000.

Ведомость объемов работ по утепление наружных стен торцов здания спального корпуса СП

• Утепление стен минеральной плитой толщиной 50мм
• Облицовка стен минеритом
• Установка уголка 100×100 из металла толщиной 0,4мм
• Установка отливов из металла толщиной 0,4мм

Наши услуги:

• Смета проекта
• Смета доходов и расходов
• Смета на ремонт квартиры
• Сметное дело
• Сметчик в Москве
• Услуги по составлению смет
• Смета онлайн

Источник: xn--80ajuth.xn--80adxhks

Особенности утепления наружных стен изнутри и снаружи

В целях энергосбережения в федеральных нормативных документах с января 2000г. завершен переход на новые повышенные требования к теплозащитным функциям ограждающих конструкций. При этом требуемое сопротивление теплопередаче ограждающих конструкций вновь проектируемых и особенно эксплуатируемых зданий предстоит повысить в 3-6 раз в сравнении с прошлым периодом.

Например, в функционирующих зданиях средней полосы России сопротивление теплопередаче стен равно 0,9-1,1, окон – 0,39-0,42, покрытий около 1,5 м 2 °С/Вт., при том, что R0 mp увеличено: для стен – до 3-3,5, окон – до 0,55-0,6, покрытий – до 4,5-5 м 2 °С/Вт.

Необходимость повышения сопротивления теплопередаче покрытий и перекрытий не влечет изменения существующих конструктивных решений. В процессе реконструкций, реставраций, модернизаций или капитального ремонта функционирующих зданий достаточно увеличить толщину изоляционного слоя или заменить на слой более эффективной теплоизоляции.

Повышение сопротивления теплопередаче окон и дверей, в том числе фасадных и балконных в жилых домах обеспечивается их заменой на изделия выполненные на основе Евростандартов.

Например, использование в качестве оконного заполнения одно-, двухкамерных стеклопакетов шириной 36-50 мм в рамах 4-х камерного профиля с утолщенной створкой, с несколькими внутренними контурами уплотнения и т.д.

Повышение сопротивления теплопередаче наружных стен влечет коренные изменения конструктивных решений и технологии строительства, поскольку применение привычных однослойных стен, например из кирпича или керамзитобетона, становится невозможным из-за увеличения их толщины до 2-3 м. Поэтому рационально проектирование многослойных стен при новом строительстве, разработка решений и технологии утепления функционирующих зданий на основе применения эффективной теплоизоляции (пенополистирола и влагостойкой минеральной ваты). Применение в основном трехслойных решений с использованием пенополистирола позволяет сохранить привычную толщину стеновых панелей и существующий парк металлических форм 300, 350, 400 и 450 мм на предприятиях крупнопанельного домостроения.

Недостатками при этом выступают снижение капитальности стен, повышение стоимости, усложнение технологий строительства и ремонта.

Утепление наружных стен с учетом местных условий и материалов может проектироваться изнутри, снаружи и в середине конструкции стены, в том числе с воздушной прослойкой (вентилируемый фасад) (Приложение 1). Первый и второй приемы предпочтительны при утеплении существующих зданий. Третий, а также второй чаще используются при новом строительстве из кирпича, монолитного железобетона, изготовлении трехслойных стеновых панелей и пр.

Положительными факторами утепления изнутри являются – возможность выборочно производить утепление отдельных квартир, участков дома. К недостаткам можно отнести необходимость устройства высококачественной пароизоляции для защиты конструкции от проникновения бытовых влаговыделений; необходимость выселения жителей во время производства работ; незначительные сокращения площади комнат и т.д.

Положительными факторами утепления снаружи являются: возможность обновления фасада здания (кроме реставрации); простота конструктивных решений дополнительной теплозащиты; работы могут производится без выселения жителей; площади помещений не уменьшаются и т.д. К недостаткам можно отнести изменение внешнего вида фасада; необходимость в защите теплоизоляции от атмосферных воздействий и поверхностных температурных деформаций снижающих долговечность.

Одним из существенных факторов определяющих выбор способа утепления наружных стен изнутри или снаружи является особенность распределения температур внутри слоев стенового ограждения отапливаемого помещения при одном и том же сопротивлении теплопередаче Rсуществующее Rсущ≈3,17м 2 ° С/Вт (рис.2).

а)

сопротивление теплопередаче Rсущ≈3,17

tповерхности внутренней стены=tвн.пов=19°С

б)

сопротивление теплопередаче остается таким же, как и на рис. А

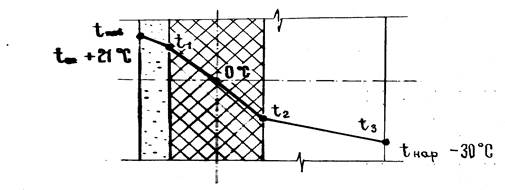

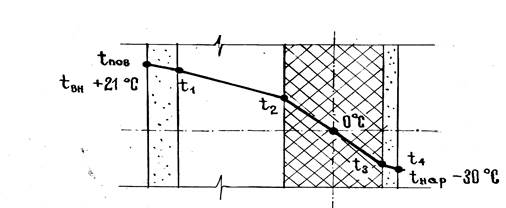

Рис. 2. Распределение температур внутри слоев стенового ограждения отапливаемого помещения при одном и том же сопротивлении теплопередаче Rсущ≈3,17 м 2 °С/Вт но разным размещением теплоизоляции: а) – изнутри; б) – снаружи.

При утеплении изнутри (рис.2а) температурный ноль находится в слое утеплителя (экструзионный пенополистирол), т.е. «внутри помещения». При этом кирпичная кладка 0,38м полностью промерзла. В течении зимы при оттепелях и заморозках именно материал в данном случае несущей стены воспринимает циклы замораживания и оттаивания, увлажнения и высыхания, что снижает его несущую способность и долговечность. При перебоях в отоплении на внутренней поверхности стены быстро снижается температура, образуется конденсат (иногда лед).

При утеплении снаружи (рис.2б) температурный ноль также находится в слое утеплителя, но кирпичная кладка расположена в зоне положительных температур, что способствует ее сохранности в пределах нормативных требований. Стена способствует меньшим потерям тепла и более комфортному климату внутри помещения.

Ощущение комфортности жилого помещения связано с температурой внутренних поверхностей периметра помещения, которые нормируются как температурный перепад Δ tн между температурой внутреннего воздуха и поверхностью ограждений: для стены 4°С, потолка 3°С, пола 2°С. При отсутствии теплоизоляции или ее недостаточности внутренняя поверхность, например, наружной стены становится намного холоднее температуры воздуха в помещении (от 6°С и более), что приводит к усиленной конвекции воздуха. Житель помещения воспринимает это как сквозняк и вынужден в порядке компенсации поднимать температуру внутри помещения до 21-23°С.

При достаточной теплоизоляции стены при Δ tн близком к нормируемому – конвекция воздуха практически отсутствует и житель чувствует себя комфортно при более низкой температуре (18-20°С).

Для устройства наружной теплоизоляции зданий, наиболее простой конструкции, например, с тонкой штукатуркой по утеплителю (Приложение2) [9], рекомендуется применение плитных утеплителей. Тип плитного утеплителя и его основные показатели (плотность, теплопроводность, огнестойкость, влагоемкость, легкость, сжимаемость и пр.) назначаются на основании теплотехнического расчета, нормируемого сопротивления теплопередаче R0 mp , фактического состояния наружных ограждающих конструкций здания.

В плоскости стены проектируется применение разных типов плит утеплителя с учетом их пожаростойкости (оконные и дверные проемы, противопожарные преграды и пр.), стойкости к механическим ударным воздействиям, к вандализму (цокольная часть здания, узлы, входы в подъезды, спуски в подвалы и т.д.). (Таблица1).

Типы плитного утеплителя и примеры его применения при устройстве наружной теплоизоляции зданий с тонкой штукатуркой по утеплителю.

Другие материалы в том числе теплоизоляционные возможно подобрать в обновленном их перечне приведенном в СП 50.13330.2012[10].

Однородность, сплошность плит при утеплении стен снаружи – «под шубу», позволяет исключить влияние «мостиков холода», повысить теплотехническую однородность и качество ограждающих конструкций стен.

1.5. Потери тепла через «мостики холода» и их минимизация.

Проектирование трех и более, многослойных конструкций стен с утеплителем в середине, требует решения вопросов уменьшения потерь тепла через теплопроводные включения, иначе «мостики холода». Монолитность многослойных стен, совместность работы слоев, например, в трехслойной стене – наружного (защитного слоя), внутреннего (несущего) и устроенного между ними слоя утеплителя, обеспечивается связями. Связи, ребра, диафрагмы, сквозные швы из раствора или бетона, жесткие связи стен облегченной кладки из кирпича, гибкие связи, болты, шурупы, металлический крепеж, стержни, стыки в многослойных панелях и пр. снижают сопротивление теплопередаче. Например, в трехслойных железобетонных панелях с эффективным утеплителем и железобетонными ребрами приведенное сопротивление теплопередаче уменьшается в два раза соответственно необходимо увеличение толщины утеплителя.

Проектирование связей допускается таким образом, чтобы температура внутренней поверхности по теплопроводному включению была не ниже температуры точки росы внутреннего воздуха при расчетной температуре наружного воздуха. Поэтому с целью исключения условий и участков выпадения конденсата на внутренней поверхности помещения теплопроводные включения (связи, «мостики холода») рационально проектировать несквозными и устраивать с наружной стороны.

При необходимости проектирования сквозных включений (металлические профили, металлические стержни, болты, оконные рамы и пр.) в них следует предусматривать вставки-разрывы «мостиков холода» — из материалов малой теплопроводности.

Однако, наиболее эффективно, особенно в трехслойных стенах, решение минимизации потерь тепла через «мостики холода» – применение изготовленных из современных инновационных материалов – стеклопластиковых связей.

Уменьшение сопротивления теплопередаче в трехслойной кирпичной стене утепленной пенополистиролом с различными теплопроводными включениями: – жесткими кирпичными связями; – армированной диафрагмой; – связями из нержавеющей стали; – стеклопластиковыми связями – показали* ) теплопотери соответственно 50%, 40%, 15% и 2%. Применение стеклопластиковых связей при конструировании стен крупнопанельных домов показало уменьшение теплосопротивления до 4-5%.

Стеклопластик один из перспективных материалов для гибких связей: теплопроводность как у керамического пустотного кирпича, прочность в три раза выше прочности стали марки Ст 3, а деформативные свойства выгодно отличаются от этих свойств стали, что важно для надежной работы гибкой связи. Стеклопластик – долговечный материал, не вступающий в химческое взаимодействие с бетоном и раствором (Приложение3).

Проектирование трехслойной стены из кирпича предусматривает устройство наружного – облицовочного слоя кирпичной стены толщиной 120мм (пол-кирпича) из облицовочного керамического или силикатного кирпича. Теплоизоляционный слой толщина которого определяется теплотехническим расчетом (от 50 до 150 мм) предусматривается из влагостойкой минеральной ваты или пенополистирола. Внутренний – несущий слой, толщина которого определяется расчетом на несущую способность и устойчивость, предусматривается из любого кирпича. Толщина слоя принимается: 120 мм для самонесущих стен, а также для несущих стен под монолитные или деревянные перекрытия в коттеджах; 250мм для несущих стен в домах до пяти этажей; 380мм для несущих стен в зданиях выше пяти этажей. Облицовочный слой к несущему крепится стеклопластиковыми связями в виде стержней с анкерами (рис.3а).

* ) – Закарявичус В. Теплые стены. В газ. «Строительный эксперт» №16, 1997г.

Предложенная конструкция трехслойной кирпичной стены в сравнении с однослойной стеной толщиной 2,5 кирпича обеспечивает повышение сопротивления теплопередаче в соответствии с требованиями и сокращение затрат на отопление до 30%.

Проектирование трехслойной стены из монолитного железобетона, предусматривает применение пенополистирола. Наружный – защитный слой, толщиной 100мм, и внутренний – несущий, толщина которого определяется расчетом на несущую способность и устойчивость (до 120 – 200 мм) проектируется из тяжелого бетона. Теплоизоляционный слой из пенополистирола с толщиной по расчету (не менее 150мм). Защитный слой к несущему крепится стеклопластиковыми гибкими связями в виде стержней. Эти связи являются фиксаторами пенополистирола в опалубке при бетонировании (рис.3б).

Рис.3. Трехслойные стены со стеклопластиковыми связями:

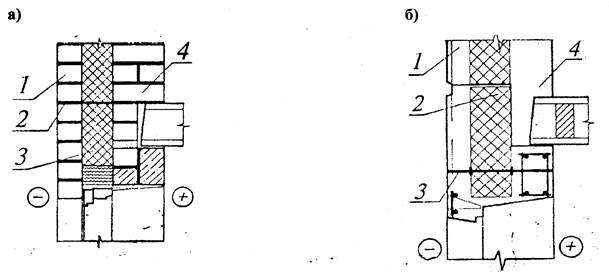

а) из кирпича: 1 – облицовочный слой из керамического или силикатного кирпича; 2 – стеклопластиковая связь; 3 – теплоизоляция из влагостойкой минеральной ваты или пенополистирола; 4 – внутренний, несущий слой из кирпича глиняного обыкновенного.
