Жидкое стекло как грунтовка перед покраской

Жидкое стекло предназначено:

· Для склеивания фарфора, фаянса, стекла, асбеста; приклеивания стекла, алюминиевой фольги, бумажных листов к металлу

· Для гидроизоляционных работ

· Для грунтования бетонных, кирпичных, оштукатуренных деревянных, металлических поверхностей

· Для чистки посуды и удаления грязных, масляных и жирных пятен с одежды (кипятить в растворе из 25 частей воды и 1 части жидкого стекла)

В качестве экологически чистого антисептика для защиты растений при обрезке и ранении.

Жидкое стекло – грунтовка и антисептик

Укрепить и упрочнить рыхлый грунт поможет жидкое стекло для пропитки, Вы легко и просто справитесь с этой задачей. В строительстве жидкое стекло натриевое применяется в качестве добавки к стройматериалам, повышающей их долговечность, прочность, огнеупорность, атмосферостойкость. Зачастую жидкое стекло используют для грунтования бетонных, кирпичных, оштукатуренных деревянных поверхностей, гидроизоляции емкостей и бассейнов, склеивания бумаги, картона. Жидкое стекло является экологически чистым антисептиком.

Покрытие, покраска древесины жидким стеклом.

Используя жидкое стекло в качестве грунтовки, его смешивают с цементом в соотношении 1:1. При использовании жидкого стекла в качестве добавки его до 5% добавляют в готовые цементные растворы. Для приготовления водостойкой штукатурки и огнеупорного раствора добавляют жидкое стекло до 10-15% в цементнопесчаную смесь.

Вы можете также использовать жидкое стекло при приготовлении замазок для водопроводных труб и удалении старых лаковых и масляных красок.

Замазки с применением силиката натрия

Замазки с использованием силиката натрия обладают повышенной жизнеспособностью, нетоксичны, имеют высокие огнезащитные свойства.

Замазки, как и клеи, должны обладать способностью к прилипанию, но в отличие от клеев употребляются главным образом для заполнения каких-либо трещин, царапин, выбоин в изделиях.

Замазки готовят перед употреблением. Они должны удовлетворять следующим требованиям:

· обладать хорошей пластичностью. Если раскатать замазку в форме валика и затем растянуть, то она сначала должна делаться тоньше, а затем разрываться. Плохая замазка разрывается сразу.;

· прочно прилипать к поверхности, на которую она наносится;

· при затвердевании не давать усадки, трещин и пузырей.

Составы замазок приводятся в частях (по массе).

Меловая безолифная замазка

Мел молотый просеянный — 5

Известь-пушонка просеянная — 0,3

Песок тонкосеяный — 2

Стекло жидкое — 0,3

Смола древесная — 2,2

Отдельно готовят смесь мела с известью и смесь смолы с жидким стеклом. Затем оба состава перемешивают, добавляют песок и керосин и доводят замазку до рабочей густоты.

Применяется как заменитель меловой замазки для остекления.

Кислото и щелочестойкая замазка

Барий сернокислый — 1

Жидкое стекло – 2 (50%-ный раствор)

Замазка почти не разрушается кислотами и щелочами.

ЖИДКОЕ СТЕКЛО НА БЕТОННЫЙ ПОЛ! КАК ПРАВИЛЬНО С НИМ РАБОТАТЬ?! НЮАНСЫ.

Еще по теме:  Шпаклевка body f250 инструкция

Замазки для труб, печей и других металлических предметов, подвергающихся нагреванию

Асбест измельченный — 80

Жидкое стекло прибавляют до получения Густого теста. Время затвердевания — 5—10 ч. Замазка выдерживает нагревание до 700—800°С.

Цемент для закрепления железа в камне

Известь гашеная — 3

Жидкое стекло — 15

Смешивают мелко размолотый песок, тонкомолотый мел, каолин с гашеной известью и жидким стеклом, превращая смесь в однородную тестообразную массу.

Замазка для исправления испорченных мест на эмалированной посуде готовится следующим образом:

13 частей казеина,

4 части гашеной извести,

10 частей кальцинированной соды,

6 частей силиката натрия,

15 частей молотого кварца,

5 частей толченого стекла,

50 частей каолина.

Замазка перед употреблением смачивается немного водой и стоит до тех пор, пока казеин не соединится со щелочами. Затем разбавляют замазку до консистенции жидкого теста, намазывают места, с которых должны быть предварительно удалены ржавчина и жир, и оставляют сохнуть на воздухе.

Источник: www.suvenirzp.com

Жидкое стекло для красок

Жидкое стекло для красок

Силикатные краски, суспензии пигментов, наполнителей, отвердителей и др. добавок в водном растворе силикатов щелочных металлов -стекле жидком.

Способность жидкого стекла выступать в качестве пленкообразователя обусловлена поликонденсац. процессами, протекающими в нем в присутствии СО2 или др. агентов и приводящими к образованию трехмерных полимеров. Эти полимеры не раств. в воде. обладают высокой мех. прочностью. хорошей адгезией к бетону. штукатурке и др. материалам. В процессе старения силикатные краски возможно выделение геля кремниевой кислоты.

Жидкое стекло

Жидкое калиевое стекло

Для приготовления силикатных красок обычно используют жидкое калиевое стекло

К2О • mSiO2 • nН2О, где m (кремнеземистый модуль) 9 3, n = 2-5, реже-жидкие стекла с катионами Na+, Li+, NH+4 или его орг. производными.

Вид стекла и состав композиции определяют кроющую способность и др. свойства силикатные краски, а также их жизнеспособность-время, в течение которого силикатные краски пригодны к употреблению.

Для получения силикатных красок используют:

  • щелоче- и светостойкие пигменты и наполнители, чаще всего оксиды Zn, Fe; Al и Ti,
  • гидроксиды и карбонаты этих металлов, металлические порошки (Zn-пыль, Аl-пудра и др.).

Отвердители в красках

Отверждение силикатных красок протекает под влиянием испарения воды, изменения температуры или рН среды, в присутствии активных пигментов и наполнителей или спец. ускорителей, т. наз. силикатизаторов, например MgCO3, бората Са или кальциевых силикатов, входящих в состав шлаков доменного произ-ва.

Силикатные краски выпускают в двухтарной упаковке: жидкое калиевое стекло (в бочках) плотн. 1,3 г/см3 и сухая часть (в мешках) из пигментов, наполнителей и силикатизаторов. Готовят силикатные краски непосредственно перед употреблением, разбавляя жидкое стекло водой до плотн. 1,12-1,18 г/см3 и вводя в соотношении 1:1 сухую часть. Жизнеспособность силикатные краски-ок. 12 ч. Наносят силикатные краски на пов-сть с помощью распылителя, кисти или валика в 2-3 слоя через 24 ч.

С целью улучшения защитно-декоративных свойств покрытий (водостойкости, адгезии и др.) и увеличения жизнеспособности силикатные краски их модифицируют введением небольших кол-в водных дисперсий полимеров (акриловых, стирол-бутадиеновых и др.).

Еще по теме:  Что такое грунтовка праймер эп 01

Таблица. Подготовка поверхностей фасадов под окраску силикатными и силиконовыми лакокрасочными системами.

Виды фасадных поверхностейПодготовка под грунтовкуГрунтовка123
1. БетонныеНе подлежат шпатлеванию. Дефекты (околы, раковины, трещины, неровности) устранить перетиркой полимерцементным раствором. Устранить следы смазки, жира. Высолы очистить щёткой. Отмеливающие поверхности промыть струёй воды под давлением. Зеркальные поверхности обработать мокрой пескоструйкой или зашкурить. Просушить до влажности не более 4 %.На плотный, прочный, без отмеливания бетон нанести грунтовку. На пористый, отмеливающий, легкий бетон нанести глубоко проникающую пропитку, через сутки — грунтовку.
2. Оштукатуренные обычной штукатуркойНовая штукатурка подлежит окраске не ранее 4 недель после ее выполнения (влажность не более 8 %). При ремонте старой штукатурки:На новую плотную, прочную цементно-песчаную штукатурку нанести грунтовку. На новые известково-цементные, отремонтированные, неравномерно впитывающие, пористые, с осыпью песка штукатурки нанести глубоко проникающую пропитку до полного впитывания, а через сутки — грунтовку. Подшпатлеванные места вновь огрунтовать.
— удалить непрочные места, расшить трещины;
— восстановление производить близким по составу и прочности раствором;
— наплывы сошлифовать, впадины выровнять в общую плоскость;
— отремонтированные места выдержать не менее 7 суток.
Перед окраской штукатурку промыть и просушить.
3. Оштукатуренные декоративными (терразитовыми и камневидными) штукатуркамиОкраске подлежит декоративная штукатурка при высокой степени разрушения. Ремонт терразитовой штукатурки выполнить терразитовым раствором под тон существующей. Ремонт камневидной штукатурки выполнять раствором, близким по составу, прочности и цвету неповреждённым участкам штукатурки. Отремонтированные места обработать под фактуру существующей штукатурки. Перед окраской промыть и просушить.Терразитовую штукатурку огрунтовать глубоко проникающей пропиткой, а через сутки — грунтовкой. На камневидные штукатурки нанести грунтовку.
4. Штукатурка старых зданий-памятников архитектурыРемонт штукатурки выполнять в соответствии с проектом реставрации. Восполнение утрат выполнять раствором, аналогичным первоначальному. Произвести перетирку всей поверхности подобранным раствором. Просушить до влажности не более 8 %.Штукатурку пропитать глубоко проникающей пропиткой до полного насыщения. При необходимости выровнять поверхности шпатлёвкой. Нанести грунтовку.
5. Оштукатуренные места потерь облицовки из керамической плитки, блоков, кирпичейШтукатурку мест с утраченной облицовкой выполнять цементно-песчаным раствором М-100 с расшивкой под облицовку и обработать под её фактуру. Просушить до влажности не более 8 %. Окраска силикатной и силиконовой краской оштукатуренных мест рекомендуется при ремонте облицовки из крупноразмерной керамической плитки и блоков.Штукатурку пропитать грунтовкой. Через сутки — окрасить поштучно колерами, различающимися на 2 — 3 тона.
6. Силикатный кирпичРемонт мест разрушений кирпичных поверхностей и заполнение пустых швов производить известково-цементным раствором М-100. Фасад промыть и просушить.Кладку из силикатного кирпича пропитать глубоко проникающей пропиткой. Через сутки — нанести грунтовку.
7. Красный кирпичШвы заполнить известково-цементным раствором М-100. Места разрушений кирпичных поверхностей отремонтировать полимерцементным раствором. Высолы очистить щётками.Слабые, выветрившиеся поверхности кирпича пропитать глубоко проникающей пропиткой. Через сутки на всю поверхность кладки нанести грунтовку.
8. Окрашенные фасадыДля окраски силикатной краской полностью удалить окрасочные слои, так как силикатные краски не совместимы с другими красками. Старую силикатную краску счистить щётками и смыть водой. Для окраски силиконовыми красками удалить слабые, не обладающие несущей способностью, растрескавшиеся, отслаивающиеся, отмеливающие старые окрасочные слои. Удаление производить механическим способом, очисткой горячей водой под давлением или химическими смывками. Обладающие несущей способностью старые окрасочные слои промыть, глянцевые покрытия зашкурить.При окраске силикатными красками на очищенные от старых наслоений поверхности нанести глубоко проникающую пропитку, выровнять шпатлёвкой плоскости и огрунтовать. При окраске силиконовыми красками глубоко проникающую пропитку наносить только на слабые, отмеливающие или очищенные от старых слоев основания. Выровнять поверхности шпатлёвкой и огрунтовать.
Еще по теме:  Чем штукатурить пенопласт снаружи дома своими руками

Статьи по теме

Гибридные краски

Гибридные краски

Процесс разработки гибридных красок ведется уже относительно давно. Он начался в Европе 20 лет назад. С 1999 года в США фирма «Кьюр» совместно с «Сан Кемикэл» и «Графекс» продолжали исследования.

Водно-дисперсионная краска

Водно-дисперсионная краска

Водно-дисперсионные краски (или водорастворимые, или латексные, как их иногда называют) относятся к числу наиболее экономичных и удобных в нанесении продуктов.

Фолиевые краски

Фолиевые краски

Tough Tex Plus предназначены для печати на не впитывающих материалах: пленках, самоклеящихся материалах, пластиках, металлизированных бумагах, ламинате, при этом материал, как правило, проходит предварительную обработку коронатором.

Диссольвер для краски

Диссольвер для краски

Диссольвер – это миксер большой мощности, который используется в производстве красок, лаков. Он состоит из металлической рамы, на которой сверху установлен двигатель и пульт управления.

Биоцидные средства

Биоцидные средства

Биоциды – вещества, действие которых направлено против живых организмов.

Источник: lkmprom.ru

Покраска машиноместа и покрытие жидким стеклом

Первооснова у этой затеи лежит в бездействии управляющей компании, которая вынудила меня самому бороться с облезлой краской и громадным слоем пыли, собирающимся на месте для моего авто. За что плачу коммуналку мне непонятно. Поэтому если вдруг вы будете рассматривать жилье к покупке — советую избегать УК Смарт Восток.

Ну да ладно, вернемся к сути поста:
Появились более менее свободные выходные, после пробежки

(P.S. Хочу вернуться к своим 5 за 20, которые бегал до травмы обоих коленей)

Фото в бортжурнале Audi A6 Avant (C8)

Решил доехать и купить все необходимое, чтобы самому решить вопрос, который, честно говоря, меня очень беспокоил.

Из купленного:
-швабра
-малярный скотч
-краска (маленькая банка)
-грунтовка
-жидкое стекло
-шпатель
-пара перчаток
-валики и ванночки
Ну и остальное по мелочи

Фото в бортжурнале Audi A6 Avant (C8)

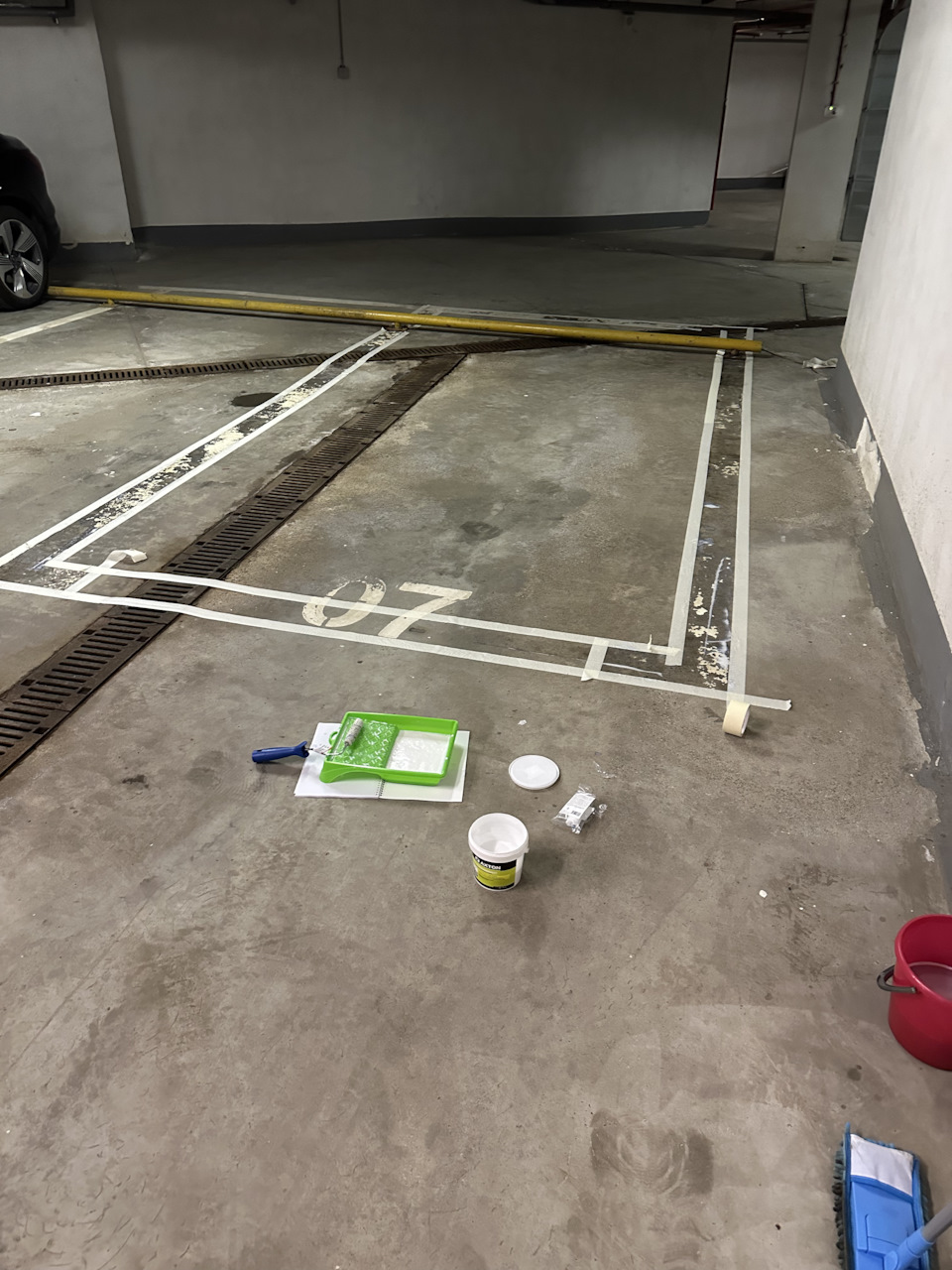

Ну и в общем дальше как учили, очертил границы покраски и обработал грунтовкой

Фото в бортжурнале Audi A6 Avant (C8)

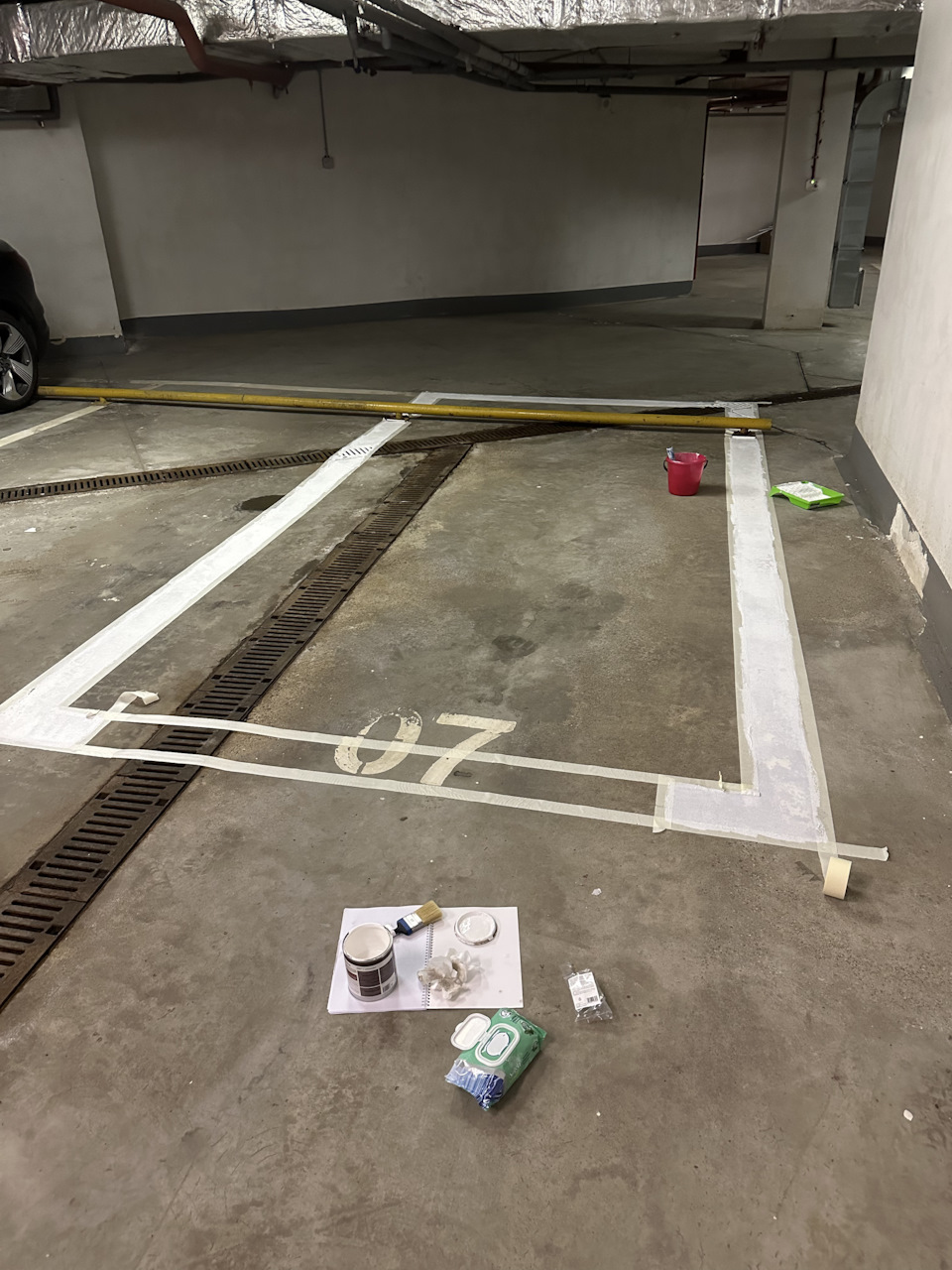

И, собственно, покрасил в 2 слоя с разницей в 25-30 минут.

Фото в бортжурнале Audi A6 Avant (C8)

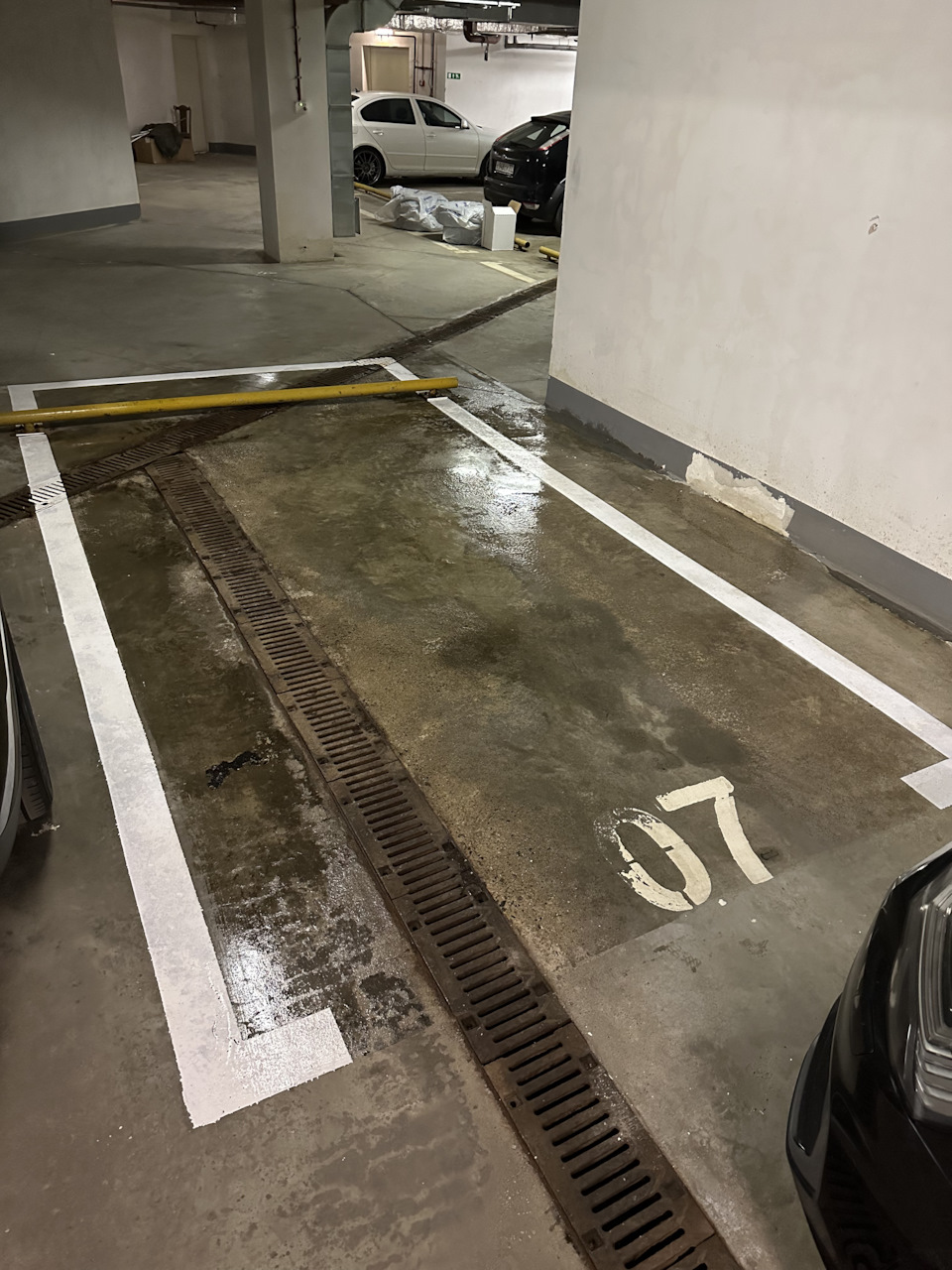

Переждал необходимое время, снял марлевый скотч с внутреннего периметра, и залил жидким стеклом. Вот его точно оказалось мало, посмотрю эффект, но, скорее всего, придется заливать еще раз.

Фото в бортжурнале Audi A6 Avant (C8)

В общем то на этом и закончу)
Как только подсохнет, сфотографирую коня на обновленном месте.

Всех с наступающим праздником!

Источник: www.drive2.ru

Рейтинг
Загрузка ...
