Кабельно-проводниковая продукция широко используется для передачи электрической энергии на расстояние. Но для обеспечения хорошего контакта, провода должны быть надёжно соединены. Рассмотрим существующие виды соединений проводов и порядок их выполнения.
Возможные способы соединений
Способы соединений могут различаться, в зависимости от следующих факторов:
- разновидности соединяемых кабелей;
- характеристик электрического тока линии;
- конструктивных особенностей оборудования, в котором используется провод;
- условий эксплуатации соединения и других моментов.
Рассмотрим возможные способы соединений, для обеспечения необходимого контакта.
Скрутка
Один из наиболее простых способов. В прежние годы широко применялся для выполнения электрической проводки в квартирах и жилых домах. Но сейчас, по нормам ПУЭ, необходимо использовать пайку, сваривание или запрессовку.
Соединение выполняется в таком порядке:
Как соединить провода в распределительной коробке без пайки — клемники, СИЗ, гильзы, что лучше?
- освобождается от изолирующего покрытия и тщательно зачищается около 5 мм провода с каждого конца. Если сечение жилы более 2,5 кв. мм, длину очищаемого участка соответственно увеличивают,
- зачищенные проводники совмещают параллельно, выравнивая концы, и плотно скручивают, захватывая плоскогубцами,
- полученную скрутку пропаивают или сваривают.
Альтернативный способ, когда важно сохранить длину провода, предусматривает встречное расположение жил, с их скрещиванием и скручиванием руками. Далее плотность увеличивается с помощью плоскогубцев.
Скрутка должна выполняться при соединении проводников из одного металла. В противном случае контакт получится неравномерным и будет окисляться со временем.
Пайка
Отличается большой надёжностью. Возможно спаивание параллельно расположенных или скрученных жил. Но в первом случае сложно обеспечить высокую надёжность по причине мягкости припоя и сложности фиксации проводов.
Выполняется в такой последовательности:
- концы проводов предварительно очищаются, протравливаются, производится их лужение;
- жилы скручиваются и паяются с применением канифоли.
Также читайте: Что нужно знать для сборки сварочного аппарата своими руками
Когда пайка остынет, контакт изолируется изолентой или термоусадкой.
Заваривание
Позволяет значительно повысить надёжность обычной скрутки. Выполняется с помощью графитового электрода или газовой горелки. Учитывая сложность выполнения работ с использованием газового и кислородного баллонов, рассмотрим пример получения соединения электросваркой:
- выполняется скрутка жил длиной до 100 мм, при общих размерах контакта вдвое меньше,
- подравниваются концы,
- рядом с изоляцией мощным зажимом подсоединяется отрицательный контакт,
- выставляется режим тока,
- свариваются концы. Продолжительность операции – не более 2 секунд. Если потребуется, сварка повторяется, до получения ровного шарика на конце соединения.
Рекомендуется применять инверторный аппарат, предусматривающий возможность регулировки тока. В крайнем случае можно применять агрегат с характеристиками мощности не менее 0,6 кВт и напряжения – до 24 В.
Опрессовка

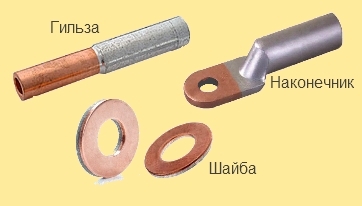

Позволяет добиться большей плотности соединения, нежели при обычной скрутке. Поэтому такой способ можно применять даже при контакте меди с алюминием. Предусматривает зажатие жил в тонкой медной или алюминиевой гильзе.
- зачищаются концы на длину до 100 мм превышающую размер гильзы;
- концы помещаются внутрь гильзы в одностороннем или встречном порядке расположения;
- гильзу опрессовывают до 2 – 3 раз с отступом от края до 10 мм. При этом важно сохранить целостность проволоки, не раздавив её.
Помимо надёжности, этот способ хорош тем, что позволяет соединить проводники разных диаметров.
Болтовое соединение
Выполняется с использованием болта, гайки и шайбы. Болт выбирается с размером резьбы, зависящим от диаметра жилы, позволяющего свободно согнуть её в кольцо.
Провода соединяются в таком порядке:
- места соединения зачищаются на длину, необходимую для выполнения кольца по диаметру болта;
- очищенные участки сгибаются в кольцо;
- проводники одеваются на болт, сверху накладывается шайба и зажимается гайкой.
Также читайте: Можно ли соединить медный и алюминиевый провода
Длина выбранного болта зависит от количества соединяемых проводников. Шайба используется из токопроводящего материала.
При помощи клеммника
Клеммником называют специальный зажим, в котором концы жил зажимаются с использованием шайбы круглой или прямоугольной формы. Если используется прижимная шайба, работа выполняется в такой последовательности:
- зачищенные концы проводов заводятся под шайбу;
- контакт зажимается болтом.
С одной стороны можно поместить два проводника.
Зажимы с круглой шайбой идентичны болтовым соединениям и выполняются в таком же порядке.
Такие соединения отличаются большой надёжностью, но они достаточно громоздки.
Применение самозажимных клеммников WAGO
Эти клеммники выполнены в виде пакета зажимов, позволяющих выполнить соединение от 2 до 8 жил.
Данная фирма – одна из наиболее известных в указанной области. Полученное с использованием фирменных клеммников соединений обеспечивает соблюдение требований ПУЭ, достигаемое за счёт плотности контакта и наличия пружинного зажима, предотвращающего самопроизвольное ослабление крепления проводов.
Процедура выполнения соединения ничем не отличается от описанной выше.
С использованием наконечников
Для получения плотного контакта применяют наконечники – отрезки трубки из токопроводящего материала, сплющенные с одной стороны.
Провода заводятся внутрь, наконечник сжимается опрессователем в порядке, рассмотренном в разделе об опрессовке.
Пайка наконечников
Соединение с помощью наконечников может производиться не только опрессовкой, но и пайкой. Для выполнения работ потребуется подготовка:
- медного кабеля с зачищенными концами;
- наконечника, рассчитанного на подобного рода соединение;
- ванночку, наполненную расплавленным оловом;
- ёмкость с ортофосфорной кислотой;
- содовый раствор.
- очищенные концы кабелей вставляются в наконечник;
- контакт погружают в кислоту, затем – в олово, пока припой не затечёт внутрь;
- на завершающем этапе контакт опускают в содовый раствор, чтобы полностью нейтрализовать кислоту.
Соединение готово к применению после полного остывания и промывки под струёй холодной воды.
С применением специальных соединителей
Ещё один способ предусматривает использование специальных соединителей – отрезков трубы, внутри которых нарезается резьба и вкручиваются болты. Такой контакт можно сделать неразъёмным, если срезать вкрученный болт после зажатия жил.
Также читайте: Как подключить датчик движения к лампочке
Порядок соединения аналогичен болтовому контакту.
Посредством муфт
Муфты могут применяться, когда условия эксплуатации соединения предусматривают повышенную влажность или воздействие атмосферных факторов. Корпус муфты может быть выполнен из пластмассы или металла.
Муфта выбирается, исходя из условий эксплуатации контакта. Провода соединяются, аналогично способу с клеммами, при расположении контакта внутри герметичного корпуса.
Качество электромонтажных работ во многом зависит от надёжности соединения. Поэтому очень важно правильно определиться со способом контакта и надёжно закрепить провода, чтобы обеспечить бесперебойную передачу тока через место соединения.
Соединение проводов наушников
Нередко исправные наушники приходят в негодность по причине обрыва провода рядом со штекером. Но если имеются вышедшие из строя наушники с целым штекером, можно заменить этот элемент, соединив провода.
Работа выполняется в таком порядке:
- обрезается кабель у штекера перед повреждённым местом и целый элемент от неисправных наушников;
- изоляция снимается на длину до 2 см;
- находится общий провод и проверяется целостность остальных жил;
- обрезаются внутренние жилы следующим образом: один не трогается, общий – на 5 мм, второй – вдвое больше;
- зачищаются и лудятся места соединения длиной до 5 мм;
- на провода одевается термоусадочная трубка с запасом в 3 см по отношению к длине места контакта;
- на концы подлиннее одевается термоусадочная трубка до 1 см по длине, общий провод остаётся свободным;
- жилы скручиваются и пропаиваются;
- готовые контакты выгибаются наружу, закрываются термоусадочной трубкой и прогреваются огнём зажигалки или спички.
Таким способом можно восстановить вышедшие из строя наушники.
Полезное видео
Как правильно соединить провода в распределительных коробках
Что надежнее скрутка или ваго
Источник: ofaze.ru
Соединение медных и алюминиевых проводов
Наверняка каждый слышал о том, что медные и алюминиевые провода соединять не рекомендуется. Но, не смотря на эту особенность, очень часто возникает необходимость соединения проводников с медными и алюминиевыми жилами. Когда возникает такая необходимость? Приведем несколько примеров.
Когда возникает необходимость соединения медных и алюминиевых проводов?
При повреждении электропроводки квартиры возникла необходимость замены одной из ее линий. Проводка выполнена из алюминия, а провод для новой линии, который есть в наличии, медный. В данном случае возникает необходимость соединения алюминиевого и медного проводников. Или же такая ситуация. Одна из линий электропроводки обесточена.

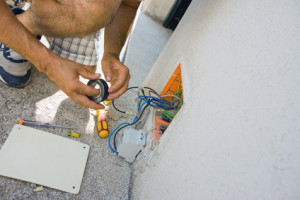

При осмотре распределительной коробки было обнаружено нарушение контактного соединения проводников. Линия, которая идет от распределительного щитка квартиры, выполнена медным проводом, а обесточенная линия, которая подключена в данной распределительной коробке алюминиевая. Изначально проводники были соединены скруткой, что категорически запрещается.
Некоторое время данные скрутки не давали о себе знать, но со временем контактное соединение нарушалось, что приводило к его сильному нагреву и в конечном итоге нарушению контактного соединения. При наличии достаточной для соединения длины проводников ремонт сводится к удалению поврежденных концов проводников и дальнейшему их соединению. Соединение скруткой проводников из разного металла спустя некоторое время приведет к вышеописанной проблеме. Как тогда поступить в таком случае?
Рассмотрим альтернативный способ соединения медного и алюминиевого проводников при помощи клеммников.
На данный момент существует несколько типов клеммников, при помощи которых можно соединить несколько проводников. Возможно произвести соединение с помощью обычной клеммной колодки с соединением под винт.

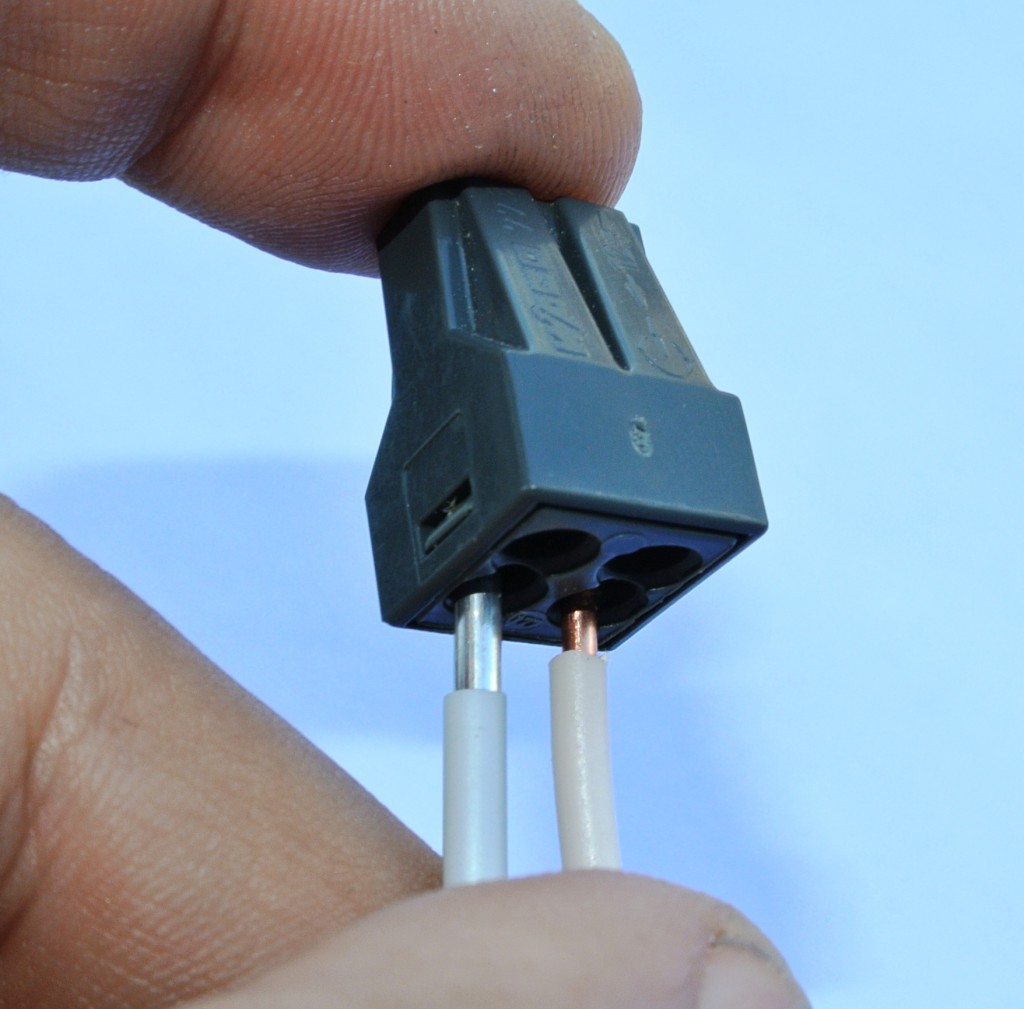

Соединение алюминиевого и медного провода в клеммной колодке Одни из наиболее популярных соединительных устройств – клеммы Wago. Основное их преимущество – безвинтовой способ соединения.
Наиболее популярные серии клемм, используемых при монтаже электропроводки, в том числе и для соединения медных и алюминиевых проводов – 222, 773, 2273.

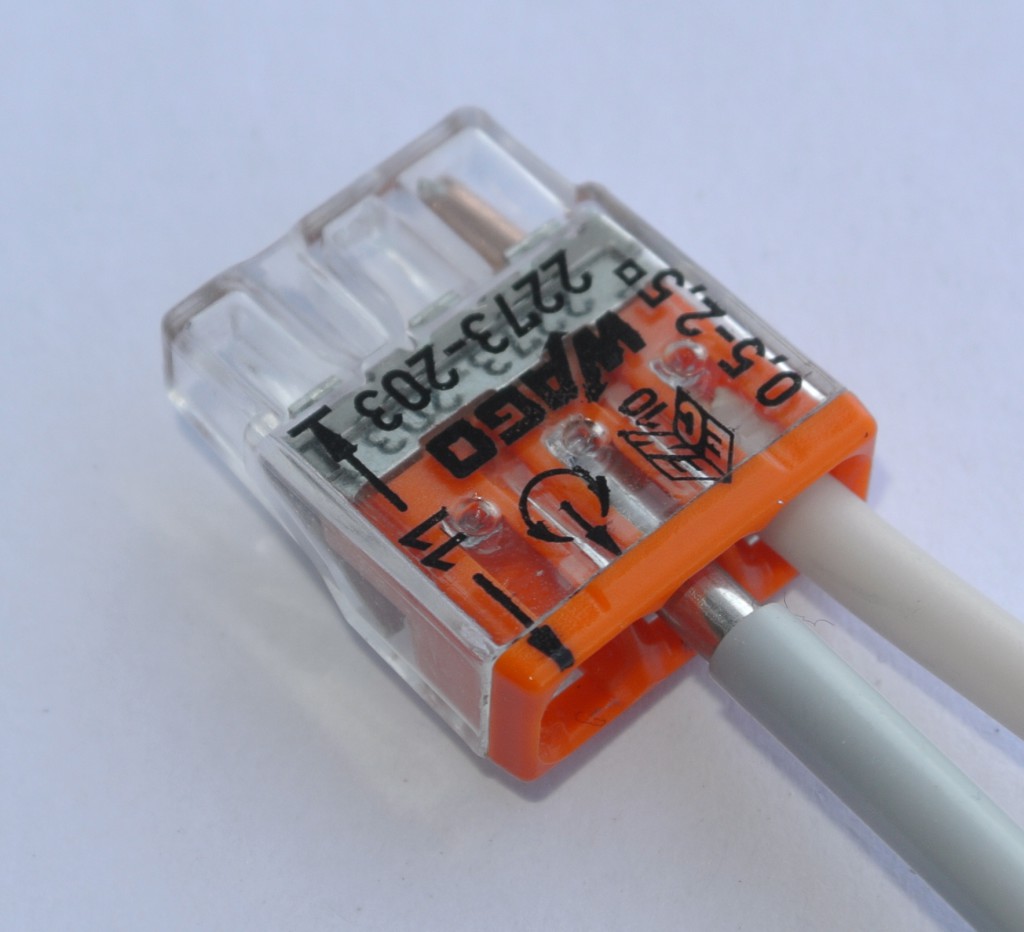

Соединение алюминиевого и медного провода клеммой Wago 2273 Нарушение электроснабжения квартиры или ее части доставляет множество неудобств, поэтому ремонт электропроводки должен быть произведен безотлагательно. А что делать, если в данный момент нет в наличии клеммника и нет возможности его приобрести? Альтернативный способ соединения проводников – использование болтового соединения. Для этого необходимо взять несколько болтов, гаек, шайб и гроверов для предотвращения ослабевания полученного контактного соединения со временем.Соединение алюминиевого и медного провода «под болт»

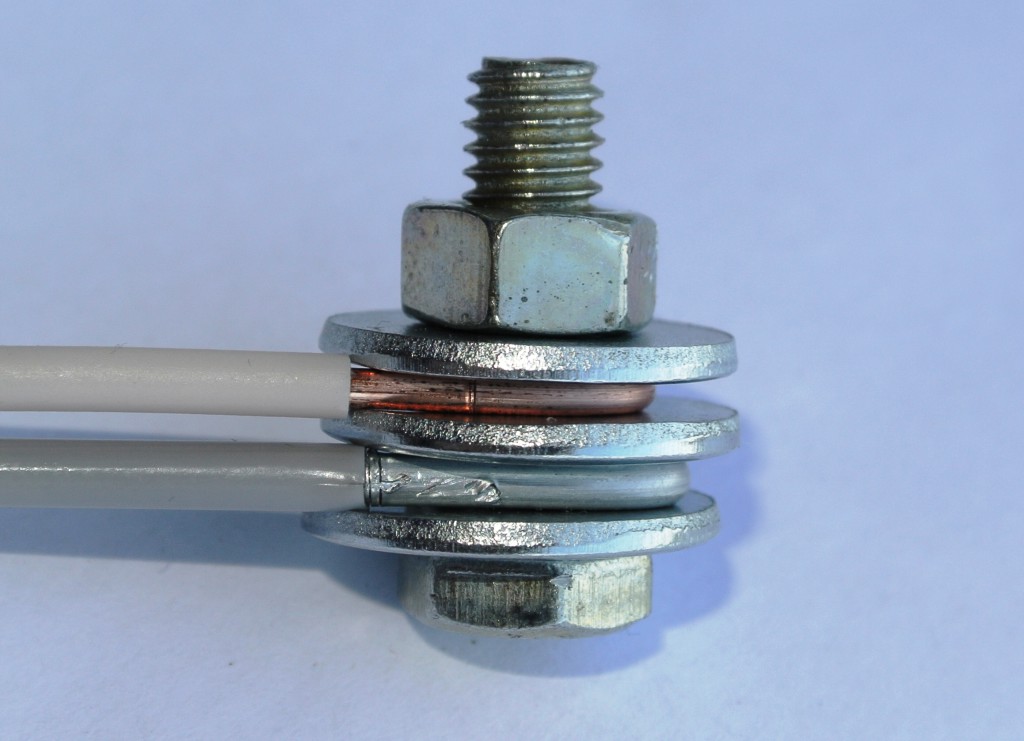

Соединение алюминиевого и медного провода «под болт» В данном случае, то есть при необходимости соединения медного и алюминиевого проводников, необходимо между соединяемыми проводниками поставить шайбу, которая будет препятствовать их непосредственному прикосновению. Полученные контактные соединения изолируются несколькими слоями изоляционной ленты. Возможно также соединение медных и алюминиевых проводников при помощи алюмомедных наконечников, гильз и шайб. Данный способ применяется преимущественно для соединения кабельных жил большого сечения. Например, при необходимости присоединения медного кабеля к алюминиевой шине распределительного щитка в подъезде можно использовать алюмомедный наконечник или же обычный медный наконечник, присоединенный к шине через алюмомендую шайбу.
Соединение алюминиевого и медного провода

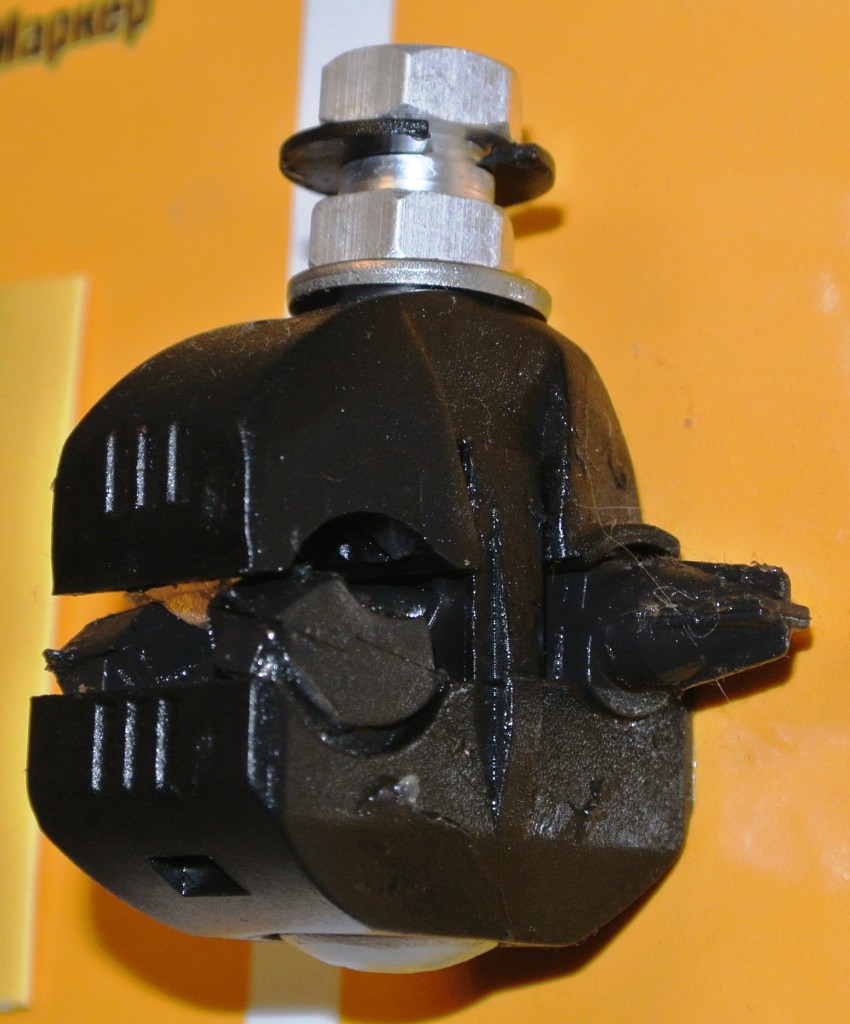

Соединение алюминиевого и медного провода Для соединения самонесущих проводов СИП изготовленных из алюминиевого сплава и медных проводников предусмотрены специальные прокалывающие зажимы, не требующие зачистки магистрального провода в месте ответвления.
Соединение СИП и медного проводника
Источник: atlastpk.ru
соединение алюминиевых и медных проводов между собой
Болтовое соединение алюминиевых проводов с медными считается наиболее доступным, простым, быстрым и надёжным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.
Конечно, вряд ли вам удастся применить этот метод для соединения проводов в квартирной распределительной коробке, потому что сейчас их выпускают миниатюрных размеров, а полученный электрический узел будет уж очень громоздким. Но если в вашем доме ещё стоят коробки советских времён или когда нужно выполнить соединение в распределительном щитке, то такой болтовой способ подойдёт наилучшим образом. Вообще, он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые жилы – с разным сечением, выполненные из различных материалов, многожильные с одножильными.
Важно знать, что при помощи болтового способа вы можете соединять больше двух проводников (их количество зависит от того, насколько хватит длины болта). Вам понадобится выполнить следующее:
Вам понадобится выполнить следующее:
- Каждый соединяемый провод или кабель зачистите от изоляционного слоя на 2-2,5 см.
- Из зачищенных кончиков сформируйте колечки по диаметру болта, чтобы они спокойно могли на него надеваться.
- Теперь возьмите болт, наденьте на него шайбу, далее колечко медного проводника, снова шайбу, колечко алюминиевого проводника, шайбу и надёжно затяните всё гайкой.
- Заизолируйте соединение при помощи изоляционной ленты.
Самое главное, не забыть между алюминиевым и медным проводами расположить промежуточную шайбу. Если вы будете соединять несколько разных проводников, то между жилами из одного металла промежуточную шайбу можете не ставить.
Ещё одним преимуществом такого соединения является то, что оно разъёмное. В любой момент вы сможете его раскручивать и если нужно, то подключать дополнительные провода.
Как правильно выполнить болтовое соединение проводов подробно показано в этом видео:
