Как определить где проходит провод под штукатуркой

Как определить где где проводах. Как найти проводку в стене. Несколько эффективных способов

Share on Facebook Share
Share on Twitter Tweet
Share on Google Plus Share
Share on Pinterest Share
Send email Mail

Бытовыми электроприборами пользуются все и даже те, кто далёк от электричества. И когда дома неожиданно погасает свет, начинает казаться, что жизнь остановилась, поскольку лишаешься привычных условий существования. Вот почему в подобных ситуациях каждому из нас, неплохо знать, как найти электрический провод в стене, тем более, что для этого вовсе не обязательно прибегать к услугам электрика. Даже если дома нет специального прибора для определения проводки в стене, есть методы, позволяющие сделать это без каких либо устройств.

Чаще всего к самостоятельному определению проводки приходится прибегать в следующих случаях:

1. При установке выключателя света или розеток, чтобы просверлить стену или забить гвоздь, не опасения получить удар током.
2. При возникновении короткого замыкания, представляющего опасность, поскольку оно может стать причиной возгораний, а, следовательно, надо очень быстро найти, где произошел обрыв проводки.
3. Во время ремонта или перепланировки квартиры. При сносе или возведении перегородок, а также при изменении месторасположения дверного проема. В данном случае желательно знать, как найти проводку в стене без прибора, это позволит избежать повреждения электрокабеля.
4. При заселении в купленную квартиру. Чтобы определить местонахождения существующих электрических коммуникаций, если нет документов с планов их размещения.

Прибор для поиска проводки

Самым простым подобным устройством является отвертка-индикатор. Многие имеют ее дома, а если нет – можно позаимствовать у соседей. Хотя индикатор стоит совсем недорого, но он очень слабый. Определить точное местонахождение проводов даже при успешном их обнаружении невозможно, индикатор укажет на опасную зону в 30 см. Не удастся с помощью индикаторной отвертки найти провод, находящийся не под напряжением.

Как найти скрытую проводку. Ищем провод под штукатуркой. Search for hidden wiring

Сигнализатором Е-121 прозванным в народе «дятлом» пользуются многие электрики. Он настолько прост в обращении, что с ним сможет справиться даже абсолютный дилетант. Тем не менее, данным устройством можно определить не только месторасположение проводов, но и где произошел порыв. Глубина его действия доходит до 7 см.

Этого вполне достаточно для обнаружения порыва жилы за гипсокартонной обшивкой. В отношении цены и качества «дятла» можно назвать лучшим отечественным прибором для поиска скрытой проводки.

У сигнализатора MS, выпускаемого в Китае много модификаций, но наиболее востребована модель MS-18. Особенностью китайского детектора проводки является высокая чувствительность ко всему металлическому, поэтому он одинаково реагируют и на токопроводящую жилу, и на гвозди, и даже на арматуру в плитах панельных домов. Но приловчившись можно найти отличие в силе сигнала. Выбирая любую модель сигнализатора MS, стоит учесть, что на фольгированный кабель они не будут реагировать. Среди электриков эти тестеры популярностью не пользуются, а для дома это вполне приемлемый вариант, особенно с учетом их невысокой цены.

как просто найти провод под штукатуркой

Приборы поиска электорпроводки профессиональные

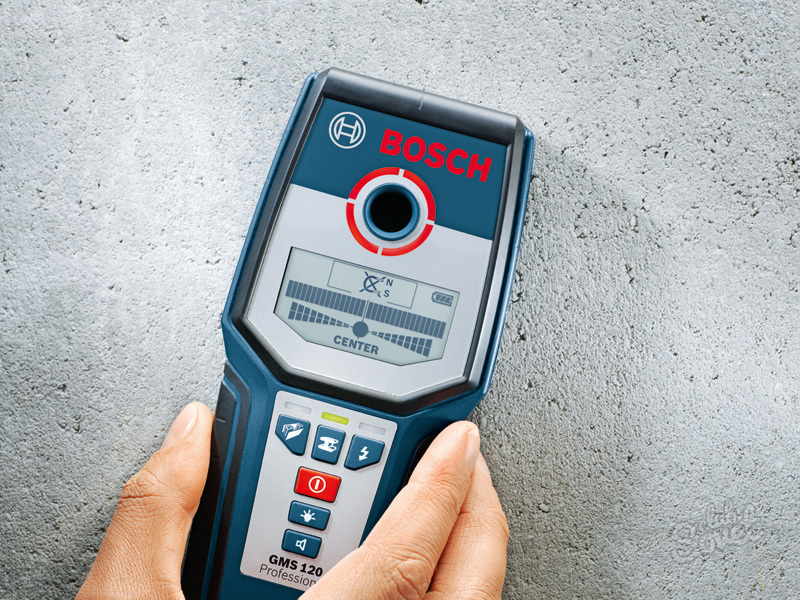

В продаже можно встретить тестеры GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440, выпускаемые европейскими производителями. Ими обычно пользуются для обнаружения, скрытого под отделкой и анализа его состояния профессиональные электрики. От китайских аналогов они отличаются качеством сборки, компактным и красивым исполнением. Принцип работы их примерно тот же, но стоимость довольно высока, особенно если покупать для разового использования.

Водная таблица цен рассматриваемых приборов

Старинные дедовские способы поиска проводов в стене

Высокая цена специальных устройств – это одна из причин, почему домашние мастера, интересуются, как найти провод в стене без прибора и зачастую отдают предпочтение дедовским не раз проверенным на практике методам решения этой проблемы. Ведь в прежние времена при обнаружении проводки в стене обходились без приборов, находя электросети под штукатуркой и обоями безопасными методами.

Таких способов, позволяющих найти скрытую проводку в стене без специальных технических средств, есть несколько, и каждый из них может обеспечить разную степень точности.

1. Визуальное определение места прокладки трасс. Данный способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые при ремонте снимают, это позволяет без труда найти штробу, куда обычно укладывают провода. Поскольку при штроблении нарушается целостность поверхности и даже после заделки место, где оно проводилось, остается заметным. Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально обнаружить электрический провод в стене не возможно.
2. С помощью радио или приемника. Данный способ мастера советуют дилетантам, интересующимся, как определить где проходит проводка в стене. Причем для этой цели сгодится самый обычный, настроенный на средневолновую частоту приемник. Под приятную музыку его надо водить вдоль стены, следя за появлением потрескиваний.
3. Микрофон, подключенный к магнитоле, может стать альтернативой приемнику. Работать с ним следует, как с радиоприемником, появление шумов и треска будет означать обнаружение скрытой проводки.

Надо помнить, что с помощью радио или микрофона можно определить нахождение проводки в стене с погрешностью 15–20 см. Поэтому при использовании данных устройств лучше сделать небольшой отступ, чтобы избежать удара током и такая подстраховка будет не лишней.

Попробуем заняться логикой

Если монтаж проводки выполнял профессиональный электрик, то все проводники в полости ограждающих конструкций им прокладывались параллельно потолку или перпендикулярно полу, а все повороты делались под прямым углом.

Схема поиска скрытой проводки в квартире

Исходя из этого, можно предположить следующее:

1. От розетки или выключателя провод поднимается строго вверх и дальше под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте вбивать гвоздь не стоит.
2. Линию, как правило, тянут отступив на 10–15 см от потолка и на 10 см от плинтусов.
3. Можно представить визуально по установленным ранее электро точкам схему прокладки кабеля и набросать ее на бумаге.

Надо иметь в виду, что безопасным подобное визуальное представление назвать нельзя. Схему прокладки кабеля необходимо проверить хотя бы с помощью радио, но лучше специальными приборами.

Причины обрыва проводки

Обрыв в проводке может произойти в любое время, на чаще всего это случается, когда электропроводники, находятся под напряжением. Причиной повреждения кабеля может быть некачественное изделие, неправильно выполненный электромонтаж и многое другое. В том месте, где есть повреждение, провод постоянно нагревается и при повышении напряжения может оборваться. Помимо этого разрыв кабеля может случиться из–за внешнего механического воздействия на него, при забивании гвоздей или сверлении отверстий. К обрыву кабеля приводит и перегрузка сети.

Чем найти обрыв провода в стене

Если раньше приборы позволяли лишь обнаружить провода или металлические предметы, то современные электронные устройства помогают в определении обрыва скрытой проводки. Например, бесконтактным индикатором скрытой проводки можно найти место разрыва фазного проводника. Индикатор необходимо перемещать вдоль токопроводящей жилы, и в месте ее обрыва он просигнализирует. Обычно при определении обрыва проводки звуковой сигнал прекращается.

Если иметь представление, как узнать где проводка расположена в стене, можно выбрать подходящий вариант поиска исходя из своих возможностей.

Видео о детекторах и методах поиска скрытой проводки

Многие люди в последнее время начали задавать вопрос, как найти обрыв провода в стене, если нет специального прибора и схемы электропроводки. Если вы столкнулись с такой проблемой, не спишите вызывать мастера, ситуацию исправить можно, достаточно проявить немного своих усилий и желания. Итак, как найти провод в стене в квартире, рассмотрим основные способы и расскажем, как использовать приборы для поиска проводки.

Почему нужно найти кабель в стене

Существует несколько причин, когда нужно определить проводку в стене, мы назовем только несколько основных случаев, с которыми сталкиваются многие люди на протяжении своей жизни:

Как найти провод в стене: основные способы

Итак, изначально хотелось бы рассказать о нескольких действенных способах, которые может использовать каждый человек в своем доме.

Делаем металлоискатель своими руками

Вы можете , такую самоделку можно изготовить примерно за один час. Конечно, с огромными масштабами она не справится, но найти провод в стене поможет с легкостью. Стоит заметить, что максимальный радиус действия составляет 10 см.

Используем детектор скрытой проводки

Сейчас есть отличное устройство – , с помощью него, вы сможете найти любой кабель в вашей стене. Использовать его довольно просто, результат он дает отличный. Если сравнивать с первым вариантом, то там, вы будете долгое время думать, а сработает устройство, а сможет найти кабель в стене. Здесь все гораздо проще, подставили к стене – показало, где находится провод.

Вот такое отличное видео мы нашли, так вы поймете, на что способно это устройство и как его правильно использовать.

Как найти провод в стене без прибора

Чтобы найти провод в стене без прибора необходимо включить свою логику, в 90% случаях включая логику можно найти все провода. Ведь любая электропроводка проводиться строго в горизонтальном и вертикальном положении. Существуют вот такие наблюдения:

1. Есть розетка, от нее провод уходит всегда вверх. Соответственно делать отверстия в этом месте строго запрещается.
2. От потолка линия тянется на расстоянии 15 см, всегда отталкивайтесь от этих чисел.
3. На основании всех этих точек можно составить схему электропроводки в доме.

Помните, в учет мы берем не только розетки, но и выключатели, они помогут вам определить, где находится провод в стене, и как его можно обозначить.

Дедовские способы поиска проводки в стене

Есть еще несколько прекрасных способов, найти электропроводку в стене используя старые методы наших отцов.

Если вы собрались делать капитальный ремонт, просто срываете всю проводку в доме и начинаете изучение стены. Все провода будет видно невооруженным глазом, ведь они нагреваются и оставляют свой след.

Используйте старый магнитофон. Его необходимо настроить на 100 кГц и провести по стене, где он начнет шуметь, значить там скрывается проводка.

Стоит заметить, что последние два метода могут дать погрешность в 10 см и более, так что, опираться на них сильно не стоит. И чтобы сделать отверстие отступайте минимум 20 см, тогда все будет в порядке и током вас не ударит.

Как найти проводку в стене видео

Вот еще одно видео, с помощью которого вы узнаете, как найти электрическую проводку в стене.

• — прибор для определения скрытой электропроводки;
• — радиоприемник, работающий на чистоте около 100 кГц.

Воспользуйтесь одним из приборов для обнаружения скрытой электропроводки. Пробник MS-58М позволяет вести не только поиск скрытой электропроводки, но и других металлических предметов в стенах помещений. Медные, стальные, алюминиевые изделия легко обнаружить с помощью этого пробника. Исключение составляют находящиеся в стенах металлические предметы, экранированные, например, фольгой. Глубина обнаружения зависит от массы, типа и размеров материала.

Решите проблему обнаружения скрытой электропроводки с помощью сигнализатора Е121 («Дятел»). С его помощью можно также определить обрывы в находящихся под напряжением проводах. Этим надежным отечественным прибором пользуются профессиональные электрики. Поиск скрытой электропроводки, находящейся на глубине 5-7 см, для «Дятла» не проблема.

Более дешевым аналогом российского «Дятла» является китайский сигнализатор скрытой проводки MS. Данный прибор чувствителен ко всем металлическим предметам. При работе с ним надо приноровиться отличать сигналы от скрытой электропроводки и, например, от шурупа. Прибор марки MS приобретают начинающие электрики или любители-электрики.

Осуществляйте поиск скрытой электропроводки в стенах всевозможных строительных конструкций прибором ПОСП-1. Он предупредит вас и о наличии в электрощитках, шкафах и пр. переменного электрического поля. Обнаружить скрытую электропроводку можно тестером напряжения марок GVT-92, GVD-503, GVD-504A. Трасса скрытой проводки, разрывы в проводах бесконтактно определяются устройством VP-440.

Как видите, рынок предлагает достаточное количество разнообразных приборов для обнаружения скрытой проводки. Однако цены профессиональных приборов бьют по карману. Поэтому можно применить дедовский метод. Возьмите старый радиоприемник, включите и пройдитесь с ним вдоль стены. Усиление шума и специфические потрескивания выдадут местонахождение скрытой электропроводки

Определите местонахождение скрытой электропроводки по шероховатости стен в местах ее пролегания. Отдерите старые обои – и вам станет ясна трасса проводки. И помните, что электрическая проводка монтируется исключительно в двух направлениях – горизонтально и вертикально. Удачного поиска!

При работе с электричеством соблюдайте максимальную осторожность.

• Поиск скрытой проводки и ее монтаж
• как определить проводку в стене

Монтаж скрытой электропроводки считается удачным с эстетической точки зрения решением, однако может серьезно озадачить хозяина квартиры. Кабель скрыт под слоем штукатурки (или под листами гипсокартона), сверху наклеены обои, проходит время. И когда появляется желание прикрепить к стене полочку, вы ловите себя на мысли, что не запомнили, в каких местах проходит кабель. А попасть в него сверлом или саморезом очень не хотелось бы.

• Знание основных правил монтажа и размещения электропроводки
• Знание всех локальных точек подключения к центральной электропроводке в помещении
• Рулетка или измерительная линейка

Найдите в помещении все точки, к которым подведен электрический кабель — стационарные светильники, розетки, выключатели. Зная общие принципы и правила монтажа электропроводки, можно с большой долей вероятности определить, как выполнены спуски кабеля к местам их расположения. Обычно от основной линии проводки, проложенной под потолком, ответвления отходят под прямым углом — строго вертикально. Следовательно, над розетками, выключателями и бра ничего вешать и размещать не рекомендуется, лучше оступать от них подальше в сторону.

Отмерьте от потолка пятнадцать сантиметров — именно на таком расстоянии принято располагать центральную линию электропроводки в доме. Разумеется, мастера-электрики не измеряют расстояние до сантиметра, да и ряд обстоятельств может вынудить проложить кабель чуть выше или чуть ниже. Но все же это — наиболее вероятное место проложения кабеля. И даже если он проходит не совсем там, отступление не будет большим.

Каждый хозяин во время ремонта сталкивается с ситуацией, когда нужно просверлить отверстие в стене. Все бы ничего, но под штукатуркой может проходить электрический провод, и не хотелось бы его повредить. К тому же это опасно. Даже если у вас есть план всех коммуникаций, нельзя ему полностью доверять. Проводка может быть проложена с нарушением.

Мы расскажем вам о нескольких способах, как можно обнаружить скрытую электропроводку самостоятельно.

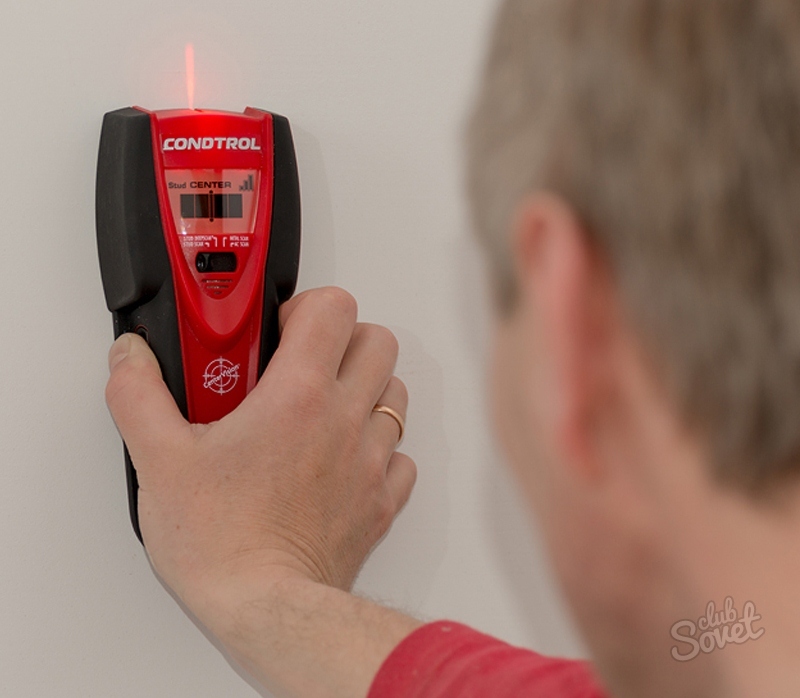

Лучше всего искать скрытую проводку с помощью специальных приборов. О них мы расскажем дальше. Но что делать, если прибора нет? Для поиска можно применить радиоприемник. Включите его и поднесите к стене.

Если по ней проходит провод под напряжением, то в радиоприемнике будут слышны характерные потрескивания. Благодаря ним, вы и обнаружите электрическую магистраль. Но это так называемый околонаучный способ, чтобы точно найти проводку — пользуйтесь сигнализаторами. Рассмотрим несколько сигнализаторов.

Например, прибор, именуемый в простонародье «дятел», правильное его название — сигнализатор Е-121. Принцип работы заключается в том, что звуковой сигнал создается, когда прибор попадает в электро-поле. В общем, он выдает сигнал, только если есть напряжение в электросети. Сигнал будет тем сильнее, чем ближе находится аппарат к электрическому проводу. Чтобы найти провод, наведите антенну на стену и ищите: где сигнал будет громче, там и проходит провод, который вам нужно найти.

Тестер MS-58M может отыскать под штукатуркой не только электропровод, но и разные предметы из металла. Им можно обнаружить гвозди, арматуру, шурупы. Для него необязательно, чтобы искомый предмет был под напряжением. Работа с таким прибором требует определенных навыков. Вам предстоит научиться определять по звуку сигнала, что именно вы обнаружили — обычный шуруп в стене или электрические провода.

Неплохо себя зарекомендовал прибор ПОСП-1. Он используется для обнаружения электропроводки и показывает наличие электро-поля в электрических сборках и щитах. В приборе есть звуковая и световая сигнализация, антенна, зарядное устройство. Искомый объект он может обнаружить на глубине пять сантиметров. Аппаратом ведут по стене до устойчивого сигнала.

Где сигнал будет громче — там и провод.

Одна из простых моделей детектора — BDS300, вся индикация этого прибора собрана светодиодами. Чтобы его можно было перенастраивать, у него имеется переключатель на разные режимы. Прибором нужно просто вести по стене, пока не появится уверенный сигнал. Для большей точности сканировать рекомендуется с разных сторон.

Поиск приборами делает невозможным случайное поражение током и позволяет не испортить инструмент.

Источник: strpo.ru

Как определить проводку в стене

При необходимости сверления каких-либо отверстий в стене необходимо знать расположение в ней электропроводки. В противном случае можно обесточить квартиру или поставить под угрозу собственную жизнь. Существуют различные способы определения скрытой проводки.

Статьи по теме:

• Как определить проводку в стене
• Как прозвонить кабель
• Как провести проводку в доме

Вам понадобится

• — специальные приборы для обнаружения электропроводки;
• — радиоприемник с частотой 100 кГц.

Инструкция

Примените сигнализатор Е121 («Дятел») для обнаружения скрытой электропроводки. При его помощи можно определить и обрывы находящихся под напряжением проводов. Им пользуются профессиональные электрики. Обнаружение скрытой электропроводки, которая находится на глубине примерно 5-7 см, для данного прибора не проблема.

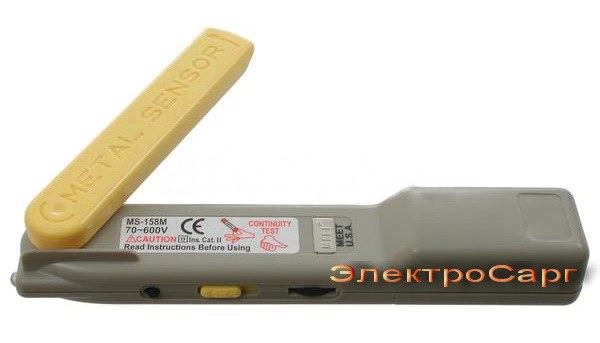

Воспользуйтесь пробником MS-58М, с его помощью легко обнаружить стальные, алюминиевые, медные металлические предметы. Исключением являются экранированные, к примеру, фольгой изделия. Глубина обнаружения будет зависеть от типа, массы и размеров материала.

Можно использовать дешевый аналог российского «Дятла» — сигнализатор для скрытой проводки, марки MS, сделанный в Китае. Этот прибор чувствителен к различного рода металлическим предметам. Работая с ним необходимо уметь отличать сигналы при обнаружении скрытой электропроводки и, к примеру, шурупа. Такие приборы приобретают в основном начинающие электрики или любители.

Помочь при поиске скрытой электропроводки может прибор ПОСП-1. Он также предупреждает о наличии в электрощитках переменного электрического поля. Кроме того, найти скрытую электропроводку можно при помощи тестера напряжения следующих марок: GVD-503, GVT-92, GVD-504A. Чтобы бесконтактно определить трассу скрытой проводки и разрывы в проводах, используйте устройство VP-440.

Если вы не хотите тратиться на какие-либо приборы, можно воспользоваться «дедовским» методом. Включите старый радиоприемник, пройдите с ним вдоль стен. Специфические потрескивания и усиление шума выдадут местонахождение скрытой электропроводки.

Визуально определить местонахождение скрытой электропроводки можно по шероховатой поверхности стен в тех местах, где она пролегает. Для этого, правда, придется очистить их от обоев (если они имеются).

Источник: www.kakprosto.ru

Как определить обрыв электропроводки в стене под штукатуркой

Если провода заложены в стене, это еще не значит, что они защищены от повреждений и нарушения целостности изоляционного слоя. При возникновении проблем можно не только остаться без электроэнергии, но и стать участниками пожара. Для восстановления подачи тока и устранения неполадки требуется знать, как найти обрыв нуля в скрытой проводке и фазы, как исправить проблему с минимальными финансовыми и физическими затратами.

Способы поиска обрыва

Существует индукционный и акустический способ определения обрыва в скрытых коммуникациях. Для их реализации потребуются следующие инструменты:

• наушники (головные телефоны);
• акустический сигнализатор;
• генератор, который соединяют с проводом.

С помощью вышеописанных приспособлений во время поиска внимательно прослушивается проводка, скрытая в стене. Как только поврежденное место будет обнаружено, в наушниках раздается резкий и выраженный щелчок. Для работы важно правильно настроить оборудование на ту частоту, которая необходима.

Суть индукционного способа заключается в подключении к силовому кабелю генератора. Как только на нем будет установлен уровень нагрузки, тестирование будет проводиться аналогично предыдущему способу, при помощи сигнализатора и наушников. Отличие заключается в том, что в наушниках будет слышен звук в течение всего времени поиска, а при нахождении места обрыва он усилится.

Признаки обрыва в проводке

Если в доме частично начала пропадать электроэнергия, скорее всего, произошел обрыв скрытого провода. Также указывать на это место может отсутствие напряжения в розетках, которые находятся в одной зоне, или отсутствующее освещение.

Также нарушение целостности проводов сопровождается искрением кабеля, задымлением и выделением выраженного запаха гари. Причиной искрения бывает не только нарушение целостности токопроводящих жил, но и подбор некачественного или неподходящего в конкретном случае изоляционного материала. Он начинает оплавляться.

Повреждения образуются на любых отрезках жил. Чаще всего надломы встречаются в местах нарушенного соединения кабеля с розеткой или с выключателем, а также на участках между распределительным щитком с осветительными приборами и электрическими устройствами.

Причины обрывов электропроводов

Если соблюдать все правила использования электрической проводки, бытовой техники и электрических приборов, электросеть может прослужить несколько десятилетий. Однако со стремительным увеличением количества электрических приборов дома и на работе все чаще встречаются повреждения маг

истрали. Основные причины явления:

• Продолжительная эксплуатация кабеля. На протяжении многих лет проводка может работать производительно и бесперебойно, однако по истечении определенного времени материал, из которого изготовлен кабель, начинает разрушаться. Сети в подобных случаях рассыпаются в скрутки и появляются утечки. Такие нарушения неизбежно сначала приводят к перебоям, а далее к полному обесточиванию.
• Неправильное использование переходников. Нарушения в работе электропроводки могут быть обусловлены неверной эксплуатацией тройников или удлинителей. Например, это может наблюдаться при одновременном подключении нескольких высокомощных бытовых приборов – стиральные или посудомоечные машины, холодильник, дрель и т.д.
• Механическое повреждение. Если не знать схемы, по которой проложена проводка, во время ремонта сверлом или молотком при забивании гвоздей можно нарушить целостность провода, оборвать его и вызвать короткое замыкание. Даже незначительные повреждения проявят себя спустя время.

Во всех перечисленных случаях необходимо незамедлительно найти место повреждения и устранить его.

Порядок определения обрыва проводки в стене

Поиск места повреждения, независимо от причины появления проблемы, производится в следующем порядке:

1. Прежде всего, необходимо обесточить проводку. Для этого отключают автоматический переключатель (рубильник).
2. Порой требуется снизить уровень сопротивления изоляционного слоя проводки, для этого ее прожигают.
3. Для поиска поврежденного места прибегают к индукционному или акустическому способу, также нужно вооружиться обыкновенным бытовым мультиметром и тразисторным приемником.
4. Для облегчения поисков электрики также используют трассоискатели. Это приборы, имеющие разные модификации, позволяют точно установить путь, по которому проложен кабель, найти все токоведущие проводники, а также выяснить под напряжением они или нет. Отдельные модели для увеличения коэффициента полезного действия используют их вместе с генераторами.

Изобретены инновационные электрические сети, оснащенные линиями маячков – маркеров. Этот способ монтажа активно используется в Европе и Америке. В России этот метод пока не получил широкого распространения. В данном случае при нарушении целостности провода трассоискатель по сигналу из маячка быстро и с высокой точностью определит место обрыва.

Поиск неисправностей между распределительной коробкой и розеткой

Если была нарушена целостность провода между распределительной коробкой и выключателем, осветительным прибором или розеткой, необходимо воспользоваться однополюсным указателем напряжения – индикатором. С его помощью с высокой точностью удается определить наличие или отсутствие напряжения.

Прежде всего, требуется вскрыть выключатель, розетку и в выключенном положении проверить наличие напряжения на контактах. Если оно отсутствует, поврежденное место находится между выключателем, розеткой и коробкой.

Если «фаза» присутствует, напряжение проверяется на осветительном приборе во включенном положении выключателя. Если напряжение отсутствует на всех жилах, повреждение находится между распределительной коробкой и светильником.

Обнаружение точного места

Выявив приблизительное место, где находится оборванный провод, приступают к тщательному поиску. Обнаружить точное место поломки можно разными способами.

Вскрытие стен во время ремонта

Самый простой и при этом эффективный способ проверки состояния проводки и устранения надрывов — полная очистка стен от отделочных материалов. Лишь в этом случае можно подробно ознакомиться с состоянием штроб, которые были проделаны специально для проведения скрытой проводки. От остальных поверхностей они отличаются по цвету, также на них дополнительно наносится несколько слоев шпаклевки.

Этот способ целесообразен лишь во время проведения капитального ремонта, сопровождающегося полным демонтажем всех декоративных покрытий.

Логические способы поиска

Если у владельца жилплощади отсутствует схема электросети, воссоздать ее можно, прибегая к логическим методам. Следует ознакомиться с основными принципами прокладывания электрических коммуникаций:

• Чаще всего проводку ведут с интервалом в 10-15 см от потолка или пола (чаще встречается первый вариант).
• Установка электрокоммуникаций проводится строго по вертикальным и горизонтальным штробам. Погрешности возможны, но небольшие.
• Коммуникационные линии, которые размещены над выключателями и розетками, всегда проложены строго вверх. В данных областях запрещается забивание гвоздей, работа со сверлом и перфоратором.

По расположению выключателей и розеток в квартире или доме можно воссоздать с высокой точностью схему электрокоммуникаций.

Поиск электропроводки в профилактических целях

Как показывает практика, чаще всего жильцы дома или квартиры приступают к поиску проводов в стенах лишь с появлением проблем. Однако в профилактических целях также следует знать расположение магистрали.

• При приобретении нового жилья рекомендуется создать подробную схему расположения проводки, чтобы во время ремонта не повредить ее целостность.
• Составить план перед реализацией задуманной перепланировки. Чрезвычайно важно учитывать расположение электрокоммуникаций, когда совершаются любые манипуляции даже с межкомнатными стенами.
• При навешивании аксессуаров, бра и картин также важно знать, где проходят токопроводящие жилы, в противном случае забивание гвоздей становится причиной неприятностей.

Чтобы воссоздать путь электротрассы, рекомендуется использовать один из способов поиска мест обрыва, либо попросить схему у прошлых владельцев, если она сохранилась.

Устранение обрыва нулевого и фазного проводов

Устранение фазной электропроводящей жилы проходит по следующему алгоритму:

1. Обесточивается фазный провод.
2. При помощи строительных инструментов убираются отделочные материалы с поверхности стен. Важно освободить участок около электротрассы на 10-15 см.
3. Поврежденная жила отделяется от сети. Важно при этом не задеть изоляционный материал на других соседних кабелях.
4. Медные токопроводящие жилы предпочтительнее соединять пайкой. Также при восстановлении рекомендуется использовать термоусадочную или поливинилхлоридную трубку.

Если был выведен из строя нулевой кабель, его требуется отсоединить от шины и прикрепить на его место фазную жилу. Далее алгоритм идентичен восстановлению фазного провода.
